R&S UPV Bedienungsanleitung Seite 738

®
R&S UPV
"File"
"File Intern"
"Hold"
Fernsteuerbefehl:
DISPlay:SWEep<n2>:A:LIMLower:SOURce
DISPlay:SWEep<n2>:B:LIMLower:SOURce
Bedienhandbuch 1146.2084.31 ─ 13
Verfügbar in den Grafik-Subsystemen
Sweep, FFT, Bargraph, PESQ/POLQA, Impulse Response
Verfügbar für alle Grafik-Systeme außer Waveform.

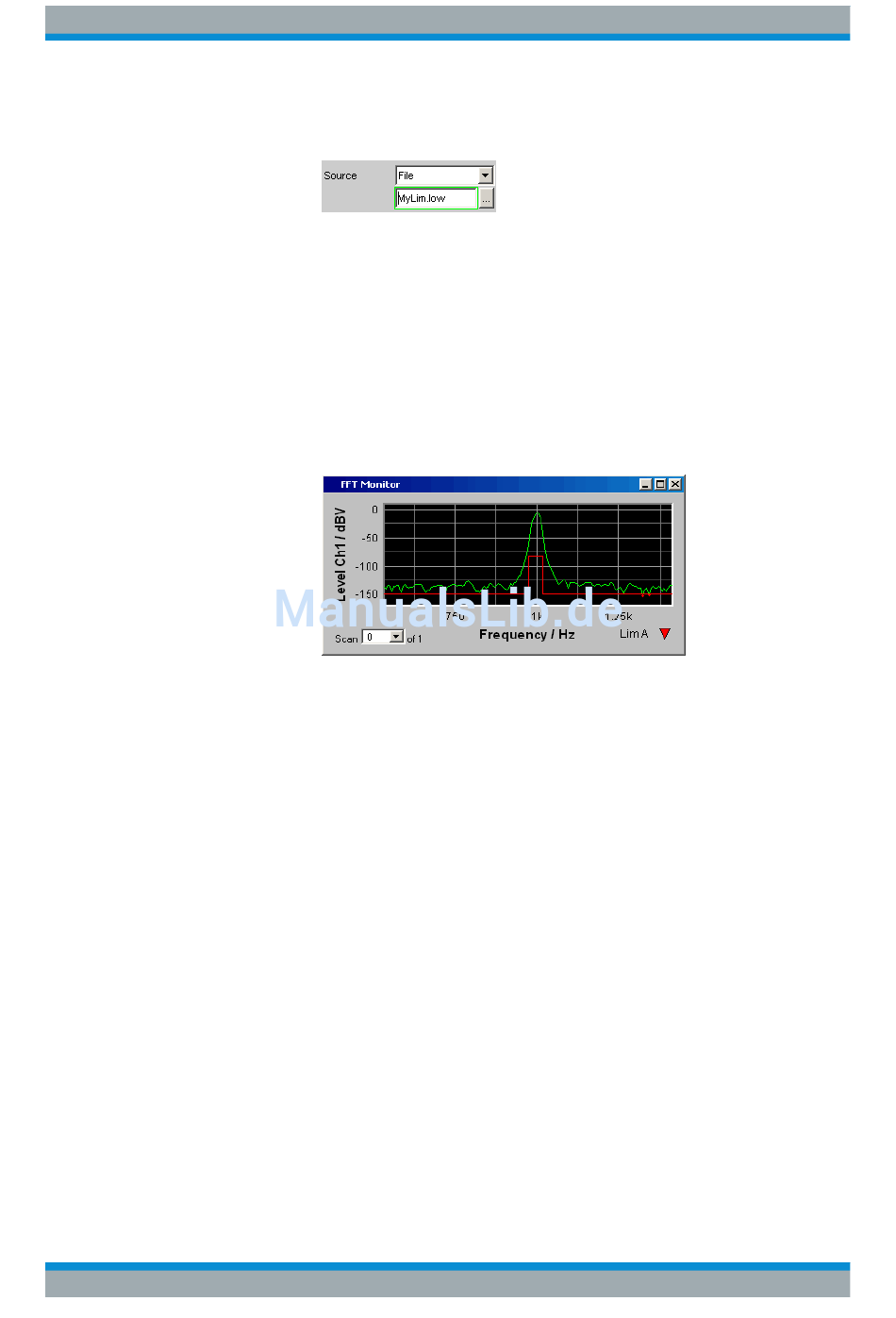

Die Grenzwertüberprüfung erfolgt anhand einer Limit-Datei.
Eingabe des Dateinamens der Limit-Datei erfolgt in der nachfolgen-
den Einstellzeile.
Diese Limit-Datei enthält in einem eigenständigen Format (siehe
Kapitel 5.58.4, "Grenzwert-Dateien",
eine Grenzwertkurve.
Mit jedem neuen Scan werden die Einträge in der Limit-Datei auf die
X-Werte des Scans interpoliert.
Alle Scans eines Traces werden gegen diese gemeinsame Grenz-
wertkurve verglichen und die Grenzwertverletzungen markiert.
Verfügbar in den Grafik-Subsystemen
Sweep, FFT, Bargraph, PESQ/POLQA, Impulse Response
File Intern wird nur angeboten und zwangsweise eingestellt, wenn
unter Y-Source = File:Trace A oder File: Trace B eingestellt ist und
eine Trace-Datei geladen ist, die zusätzlich zu den Daten-Scans
Limit-Scans enthält.
Die Limit Lower Kurve aus der Trace-Datei wird in der Grafik darge-
stellt und alle Scans (außer die Min/Max-Scans) werden gegen diese
Grenzwertkurve verglichen.
Verfügbar in den Grafik-Subsystemen
Sweep, FFT, Waveform, Bargraph, PESQ/POLQA, Impulse Res-
ponse
Der Limitwert oder Limittrace wird nicht mehr verändert. Wird eine
Trace-Datei mit Limitwertwert oder Limittrace geladen, so werden die
Limitwerte aus der Datei nicht wirksam, sondern der zuletzt einge-
stellt Limitwert oder Limittrace wird verwendet.
Wird Hold gewählt, ohne dass bereits gültige Limittrace-Daten vorlie-
gen, erfolgt eine Warnung und die zuletzt gültige Wahl von Limit wird
wieder eingestellt.
Kurven-, Spektrum- und Balkendarstellung
auf Seite 811) Stützpunkte für
auf Seite 1005
auf Seite 1005
Gerätefunktionen
728
