R&S UPV
Das Generatorsignal wird im Zeitbereich gefiltert. Es kann eines der im Filterpanel frei
definierbaren Filter oder ein Bewertungsfilter gewählt werden. Alle Pegeleinstellungen
gelten für das ungefilterte Signal.
Fernsteuerbefehl:
SOURce:FILTer
Beschreibung der Filter und deren Einstellparameter siehe
Tabelle",

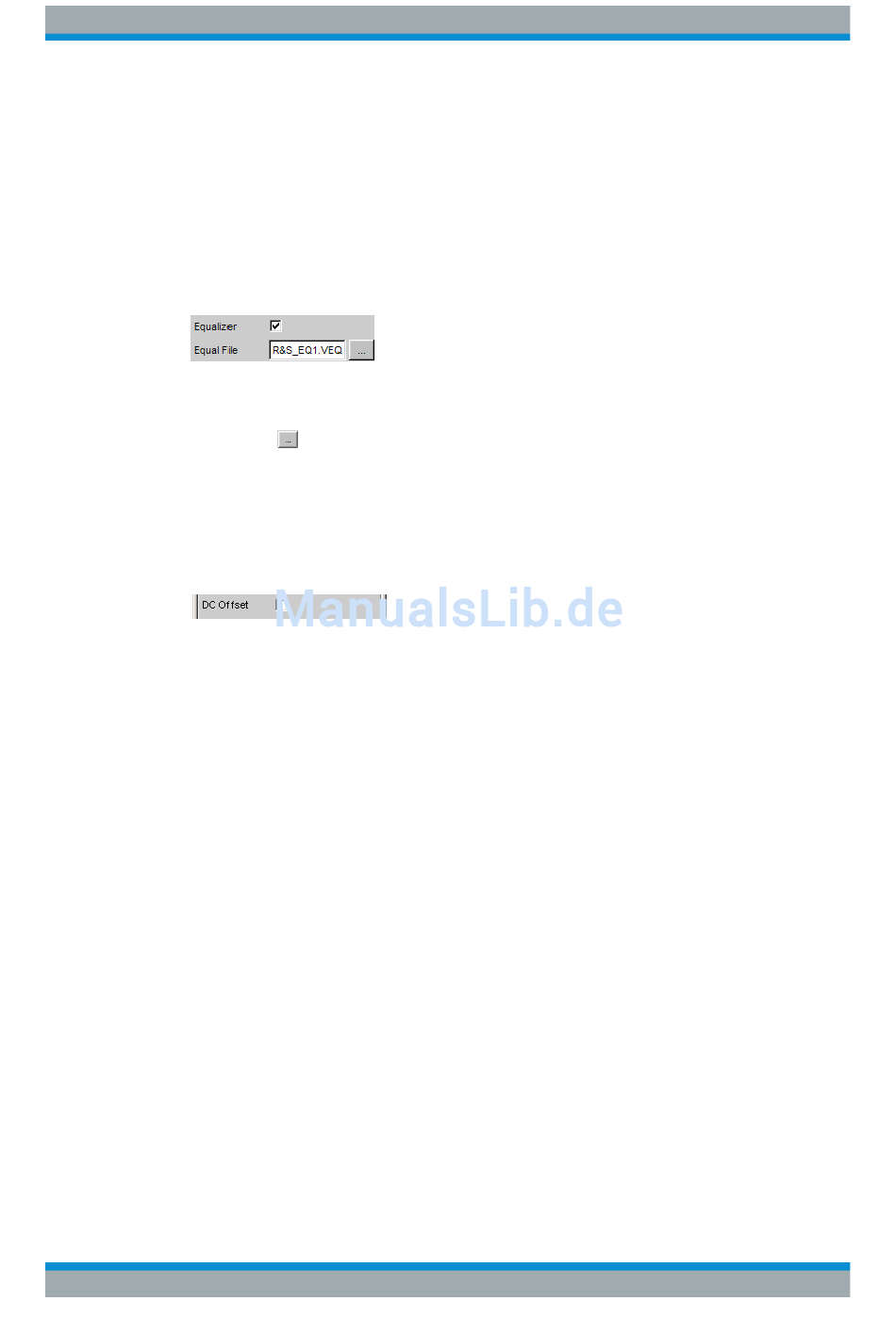

Equalizer
Das Generatorsignal wird im Frequenzbereich unter Benutzung der in der Einstellzeile
Equal File gewählten Datei entzerrt. Die Tick-Box schaltet diese Funktion ein oder aus.
Der Button
kann, siehe auch
Fernsteuerbefehl:
SOURce:VOLTage:EQUalize
MMEMory:LOAD:OEQualize
DC Offset
Dem Generatorsignal wird ein Gleichspannungsoffset überlagert. Dieser verringert die
maximal mögliche Wechselspannung. Die Tick-Box schaltet diese Funktion ein oder
aus. Der eingestellte Wert der Offsetspannung wird immer angezeigt.
Fernsteuerbefehl:
SOURce:VOLTage:OFFSet<n3>:STATe
SOURce:VOLTage:OFFSet<n3>

5.6.8 DIM

Der Generator erzeugt ein Testsignal für die Messung der Dynamischen Intermodulati-
onsverzerrungen nach IEC 268-3. Für die Erzeugung dieses Signals im Analogbereich
wird die Option R&S UPV-B3 benötigt.
Ein höherfrequenter Sinus ist einem niederfrequenten Rechteck überlagert. Das Recht-
eck ist mit einem Filter erster Ordnung bandbegrenzt. Das Rechteck hat die 4-fache
Amplitude des Sinussignals.
Panel des Generators für Function DIM:
Bedienhandbuch 1146.2084.31 ─ 13
auf Seite 987
auf Seite 647.
öffnet einen Browser, mit dem die Entzerrerdatei ausgewählt werden
Kapitel 5.8, "Equalization",
auf Seite 896
auf Seite 894
auf Seite 355.
auf Seite 897
auf Seite 897
Gerätefunktionen
Generatorsignale
Kapitel 5.43.4, "Filter-
321
