R&S UPV
Durch die freie Auswahl und die freie Skalierbarkeit können so besonders wichtige
oder kritische Ergebnisse überwacht werden und dabei auch bei größerem Betrach-
tungsabstand zum Bildschirm des R&S UPV verfolgt werden.

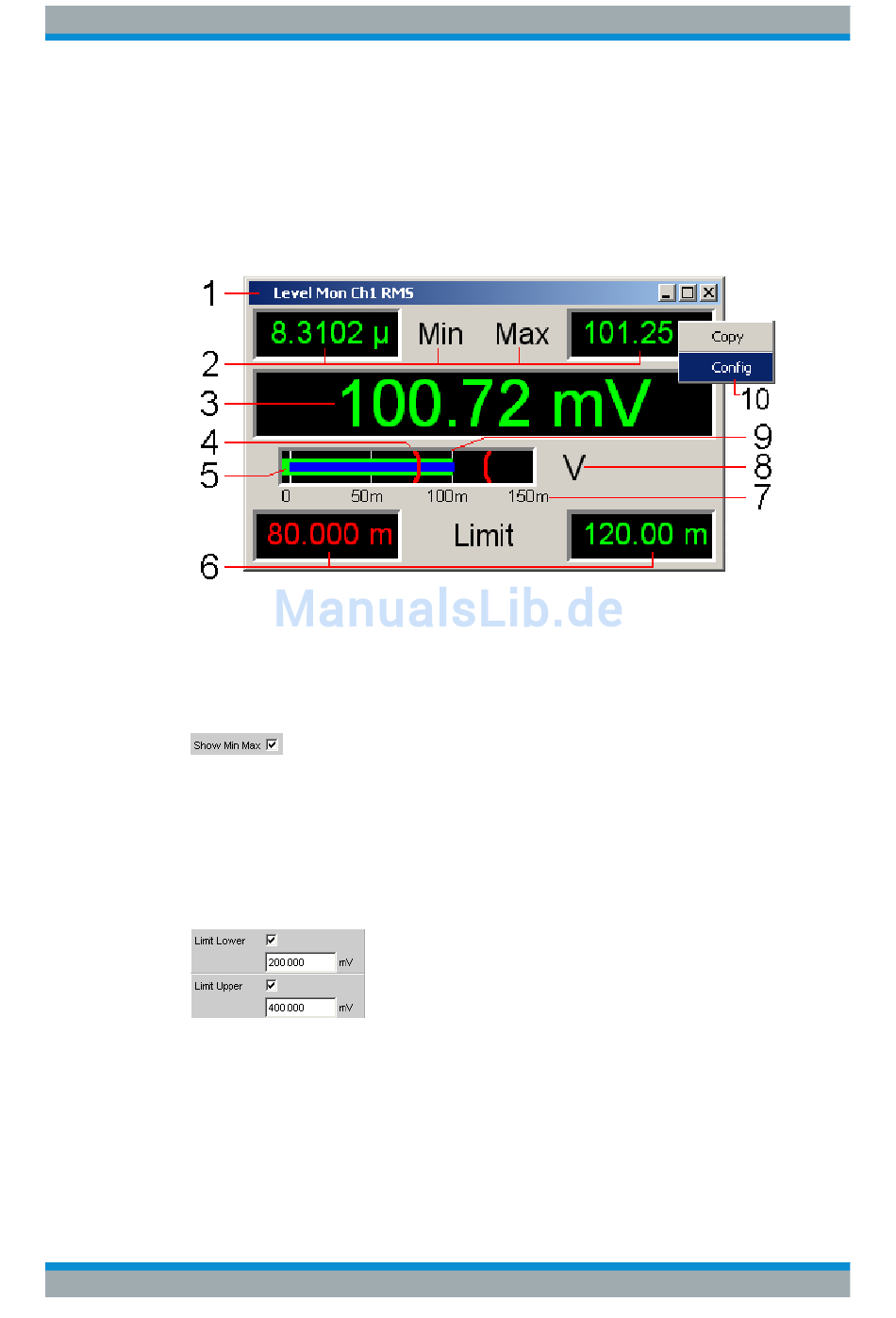

5.53.1 Grafische Darstellung, Erklärung der Elemente
1: Messfunktion
Messfunktion in der Titelzeile Kombianzeige
2: Minimalwert / Maximalwert
Der seit START gemessene niedrigste / höchste Wert, einzustellen über
3: Messwertanzeige
Aktueller Messwert.
Färbt sich der Messwert rot, liegt eine aktuelle Grenzwertverletzung vor.
4: Grenzwertmarkierung
Stellt die unter
angegebenen unteren und oberen Grenzwerte in der Balkenanzeige grafisch dar.
5: Balkenanzeige
Grün:
Stellt das Messergebnis als Balken über einer Skalierung dar. Färbt sich der Balken
rot, liegt eine aktuelle Grenzwertverletzung vor.
Blau:
Bedienhandbuch 1146.2084.31 ─ 13
Gerätefunktionen
Kombi-Anzeige
768
