R&S UPV

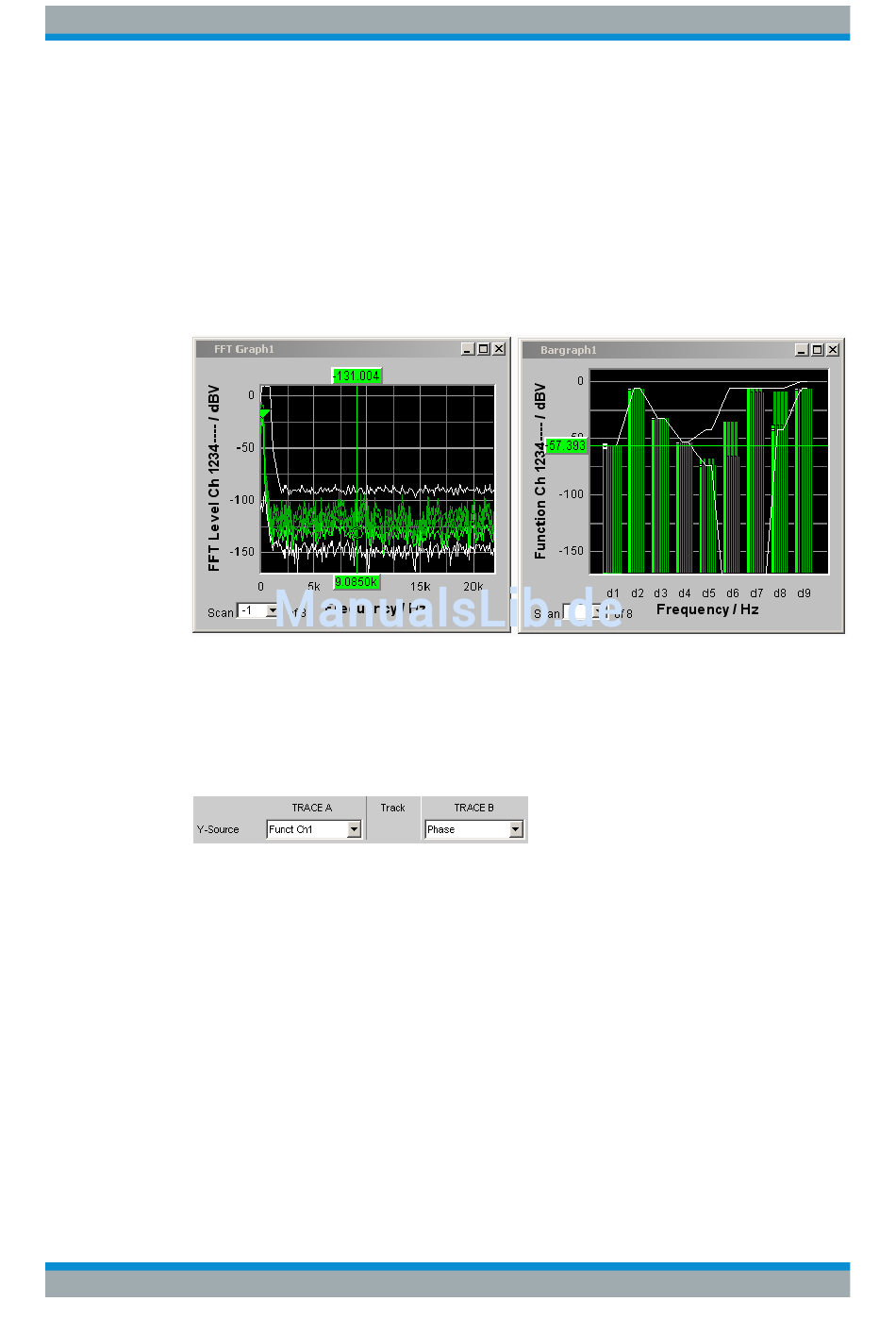

Mit der Aktivierung dieser Funktion verschwindet im entsprechenden Config-Panel die
Einstellzeile "Channels" und die Einstellmöglichkeit für den Trace B. Im Grafik-Window
der FFT werden bis zu 8 Kurven gleichfarbig übereinander dargestellt, im Grafik-
Window der Balkendarstellung werden die Balken mit einem kleinen Versatz abgebil-
det. Der aktive Kanal wird aufgehellt dargestellt. Auf ihn beziehen sich die Cusor- und
Markereinstellungen. Der aktive Kanal kann mit der "Scan"-Combobox in der linken
unteren Ecke des Grafik-Windows verändert werden. Mit "Show Min/Max" werden die
Min- und Max-Werte aller Kurven/Balken weiß dargestellt. Die linke Y-Achsenbeschrif-
tung zeigt zusätzlich zur Messergebnis-Quelle (Y-Source) die eingeschalteten Kanäle,
z.B. FFT Level Ch 1234---- / dBV
Fernsteuerbefehl:
DISPlay:BARGraph<n2>:MCHMode
DISPlay:FFT<n2>:MCHMode
Y-Source
Grafiksystem Sweep Graph
Wählt aus, welche durch einen Sweep gewonnenen Messergebnisse aus einer Reihe
von Messfunktionen (nachfolgend aufgelistet) als TRACE A oder als TRACE B gesam-
melt und an der linken oder rechten Y-Achse graphisch dargestellt werden sollen.
Beispiel:
Der Frequenzgang eines Messobjektes wird mittels Generator-Frequenzsweep und
der Analyzer-Messfunktion RMS ermittelt und als Trace A im Grafiksystem Sweep
Graph dargestellt.
Bedienhandbuch 1146.2084.31 ─ 13
Kurven-, Spektrum- und Balkendarstellung
auf Seite 1014
auf Seite 1014
