COM
RS 232-C-Schnittstelle, 9-poliger D-SUB-Stecker (nicht mit internem Steuerrechner
FMR9. Für R&S UPV ist der FMR9 ab Seriennummer 103000, für R&S UPV-66 ab
Seriennummer 101000 eingebaut, siehe
dows Betriebssystem
Zum Anschluss des R&S UPV über die RS 232-C-Schnittstelle wird die Verwendung
eines sehr gut geschirmten Kabels empfohlen.
LPT
Parallele Drucker-Schnittstelle, 25-polige D-SUB-Buchse (nicht mit internem Steuer-
rechner FMR9. Für R&S UPV ist der FMR9 ab Seriennummer 103000, für R&S
UPV-66 ab Seriennummer 101000 eingebaut, siehe
tung und Windows Betriebssystem
Zum Anschluss eines Druckers wird die Verwendung eines sehr gut geschirmten
Kabels empfohlen.
MONITOR
Anschluss für einen externen Monitor, 15-polige D-SUB-Buchse, dreireihig.
Zur Verbindung des externen Monitors mit dem R&S UPV wird die Verwendung eines
sehr gut geschirmten Kabels mit Ferritkernen empfohlen.
DVI-D
Anschluss für einen externen Digital-Monitor, 24-polige Buchse, dreireihig (nur mit
internem Steuerrechner FMR9. Für R&S UPV ist der FMR9 ab Seriennummer
103000, für R&S UPV-66 ab Seriennummer 101000 eingebaut, siehe
"Rechnerausstattung und Windows Betriebssystem
Zur Verbindung des externen Digital-Monitors mit dem R&S UPV wird die Verwen-
dung eines sehr gut geschirmten Kabels mit Ferritkernen empfohlen.

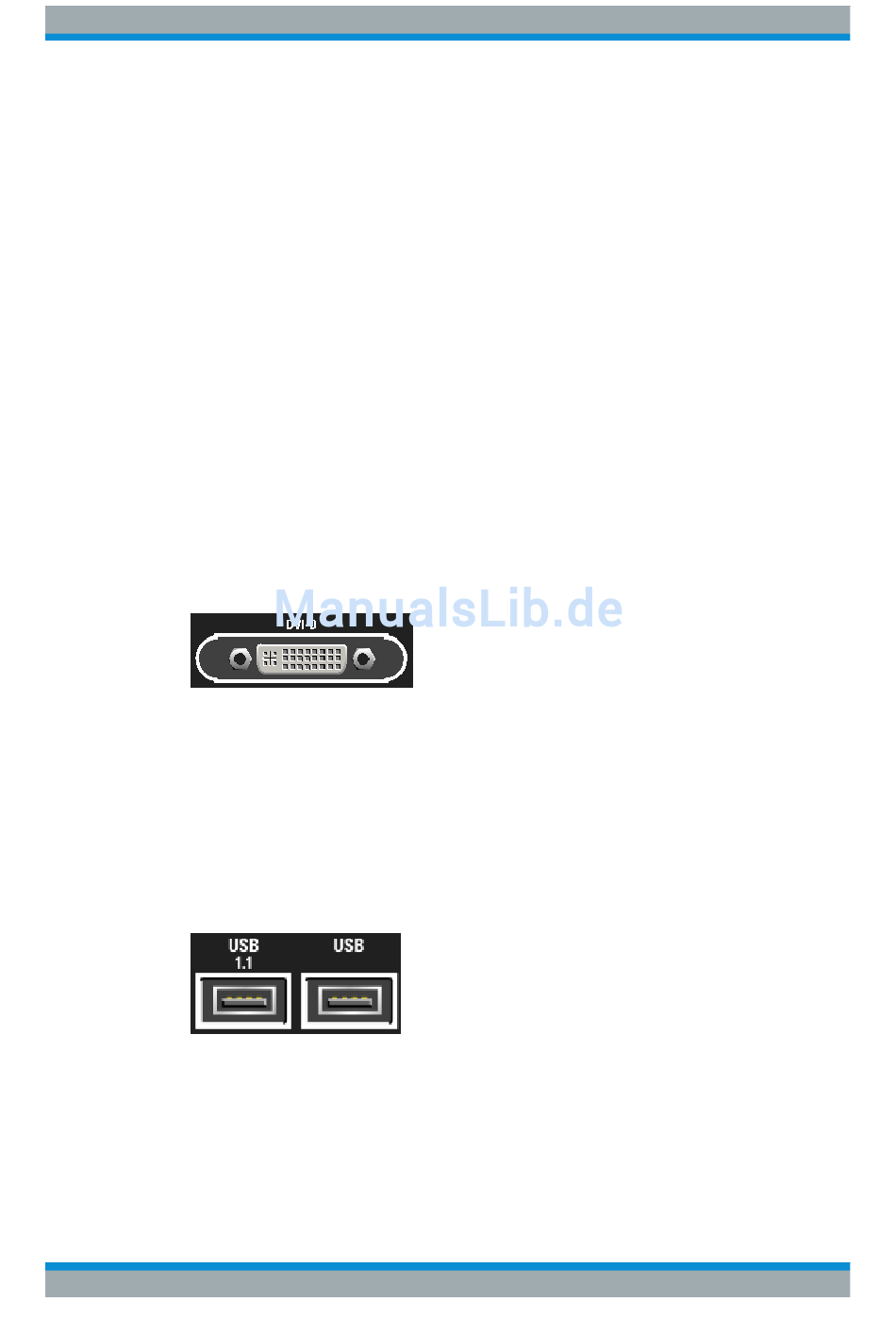

2.2.3 USB-Buchsen

USB-Schnittstellen (Universal Serial Bus) vom Typ A (Host USB).
●
Anschließen externer Geräte, wie Maus, Tastatur, Drucker
●
Anschließen eines USB-Sticks zum Übertragen von Dateien
Weitere USB-Schnittstellen befinden sich an der Gerätevorderseite.
Bedienhandbuch 1146.2084.31 ─ 13
Kapitel 2.6.1, "Rechnerausstattung und Win-
abrufen", auf Seite 51).
abrufen",
Erklärung der Rückansicht
Kapitel 2.6.1, "Rechnerausstat-
auf Seite 51).
abrufen", auf Seite 51).
