R&S UPV

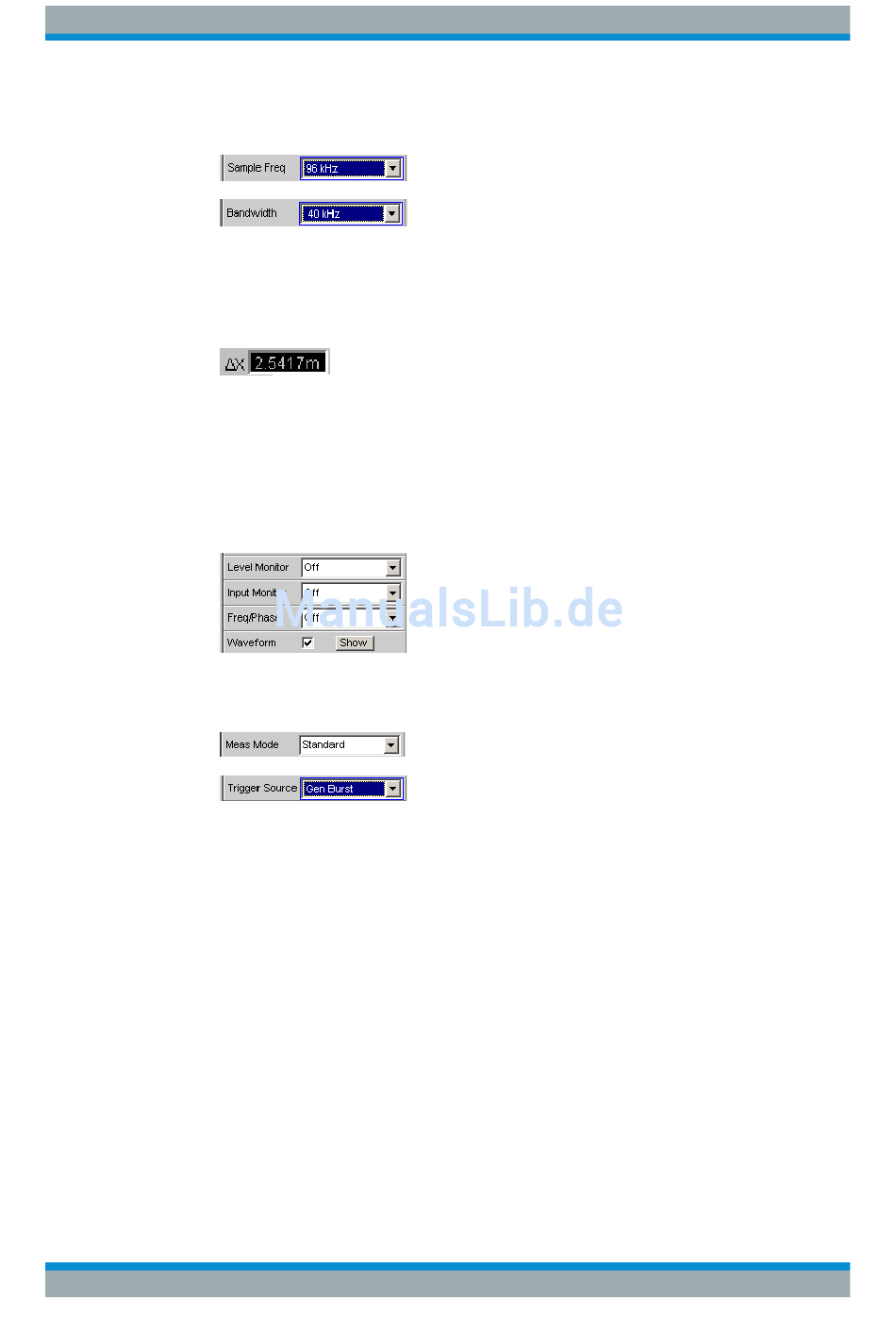

anzupassen (d.h. 22 kHz Bandbreite bei 48 kHz Abtastrate, 40 kHz Bandbreite bei
96 kHz Abtastrate, 80 kHz Bandbreite bei 192 kHz Abtastrate).
●
Zur Auswertung muss das "Waveform-Window" sichtbar und ein (bei zweikanaliger
Messung zwei) vertikale Grafik-Cursor eingeschaltet sein (Movement Next Sam-
ple). Bei zweikanaliger Messung ist es so möglich, neben der jeweils absoluten
Verzögerung jedes Mess-Signals auch die Verzögerung der Signale zueinander
abzulesen.
Die X-Achsen-Skalierung sollte zunächst automatisch erfolgen, um den vollständi-
gen Waveform-Trace zu sehen. Für spätere genauere Betrachtung des Signalbe-
ginns kann die grafische Zoom-Funktion genutzt werden.
●
Im "Analyzer Function-Panel" sollte eine "Messfunktion" mit kurzer Messzeit (z.B.
FFT mit 1 k FFT-Size) gewählt und alle nicht-benötigten Nebenmessungen (insbe-
sondere Frequenz und Level-Monitor) ausgeschaltet werden. Der Waveform-Moni-
tor muss aktiv sein.
●
Im "Waveform-Menü" (Analyzer Function-Panel) sollte Meas-Mode Standard
gewählt werden; nur für sehr lange Delays (> 9 s) muss Undersampling gewählt
werden. Die Trigger Source muss Gen Burst sein.
●
Die "Generator-Funktion" sollte generell Sine Burst sein; für Einzelmessungen kön-
nen auch andere Signale des internen Generators verwendet werden.
●
Der "Low Level" des Burst-Signals muss – insbesondere für Dauermessung – auf
0.0 (V bzw. FS) gestellt werden, damit die Burst Pause den Trigger für die Folge-
messung armieren kann. Die Voltage muss größer 0.0 sein, andernfalls erscheint
der Hinweis "No Generator Signal" und die Messung kann nicht getriggert werden.
●
Die Burst-Verzögerung (Burst on Delay) wird normalerweise nicht benötigt. Sie
kann verwendet werden, um die bei Mess-Start vorgegebene standarmäßige
Generator-Stummschaltung (3ms) zu verlängern.
Die folgenden Einstellungen sind abhängig von der Länge des erwarteten Delays und
gelten für die Generator-Funktion Sine Burst.
●
Die "Aufzeichnungslänge" (Trace Length) sollte etwa 110% des maximal erwarte-
ten Delay betragen, mindestens aber 10ms. Je kürzer die Aufzeichnungsdauer,
desto höher die Update-Rate bei Dauermessung und desto feiner die grafische
Zeitauflösung.
