freigehalten für eine zweite temporäre WAV-Datei sowie füe andere Benutzer-Dateien
(z.B. Setups, Trace-Daten, Bildschirmkopien).
Im Aufzeichnungsmodus "getriggerte Daueraufzeichnung" müssen die Dateinamen der
einzelnen WAV-Files automatisch erzeugt werden. Dazu wird der hier gewählte Datei-
name mit einer numerischen Namenserweiterung versehen, die beginnend bei 0 für
jede Aufnahme inkrementiert wird. Dieser Zähler wird erst bei erneuter Eingabe eines
Record File-Namens oder beim Verlassen des R&S UPVs zurückgesetzt, um ein ver-
sehentliches Überschreiben der erzeugten WAV-Files beim Starten einer neuen Auf-
zeichnung zu vermeiden.
Fernsteuerbefehl:
SENSe<n1>:FUNCtion:RECord:FILE

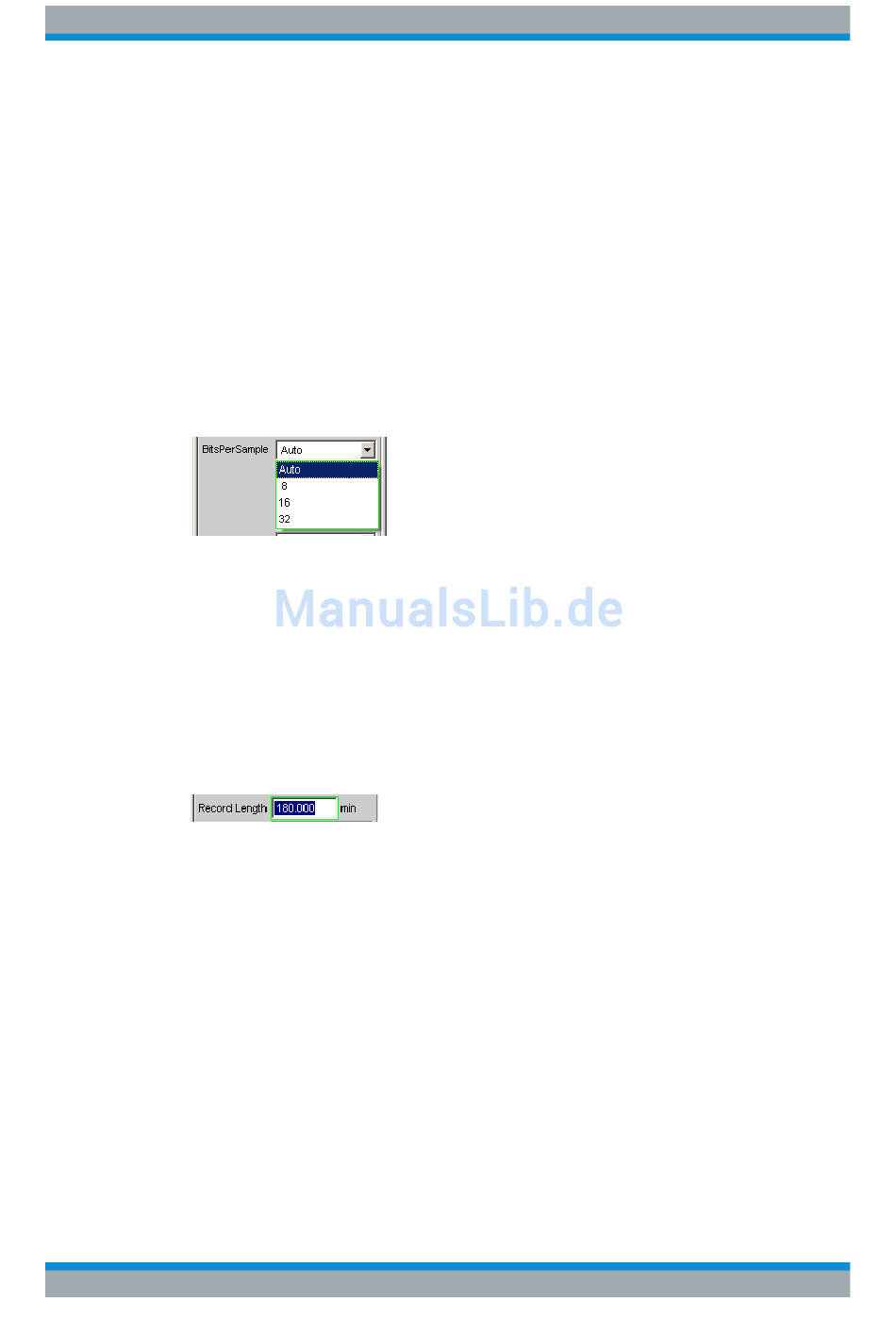

Bits per Sample
Anzahl der Bits pro Samples, in dem das Wavform-Format kodiert wird.
"Auto"
"8, 16, 32"
Fernsteuerbefehl:
SENSe<n1>:FUNCtion:RECord:BPS
Record Length
Eingabe der Aufzeichnungsdauer.
Die maximale Aufzeichnungsdauer ist abhängig von folgenden Parametern:
●
Dem verfügbaren Speicher auf dem verwendeten Datenträger; nutzbar sich etwa
30 % der aktuellen Speicherkapazität.
●
Der Maximalgröße einer WAV-Datei von etwa 4 GByte (232-1 Byte für Samples
zuzüglich Header-Information)
●
Der Anzahl der aufzunehmenden Kanäle (1 oder 2).
●
Der Abtastrate (ergibt sich im Analog-Analysator aus der gewählten Bandbreite),
●
Der Wortbreite (8, 16, oder 32; im Analog-Analysator immer 32)
Bei einer nachträglichen Änderung dieser Parameter wird die Aufzeichnungsdauer ggf.
reduziert.
Für eine 2-kanalige Analogaufnahme (22 kHz Bandbreite ( 48 kHz Abtastrate) beträgt
sie wegen der Größenbeschränkung der WAV-Dateien maximal 3 Stunden (186.414
min).
Hinweis: Bei getriggerter Daueraufzeichnung addieren sich die Aufzeichnungslängen
und somit auch der Speicherbedarf der einzelnen WAV-Dateien, so dass im ungüns-
Bedienhandbuch 1146.2084.31 ─ 13
Digital: Orientiert sich an den Audio Bits. Es wird die nächst pas-
sende Anzahl von Bits per Samples eingestellt.
Analog: die 24 Bits des ADC werden auf 32 Bits per Samples im
Float-Format aufgerundet.
8 Bit Integer, 16 Bit Integer, 32 Bit Float-Format
auf Seite 978
auf Seite 978
