Davon betroffen sind:
●
Die Start Condition
●
Die Trigger-Quelle des Waveform-Monitors
Wird als Trigger-Kanal ein Kanal gewählt, der noch nicht aktiv ist, dann wird dieser
Kanal automatisch eingeschaltet. Wird der als Trigger-Kanal gewählte Messkanal
deaktiviert, dann wird der Trigger-Kanal automatisch auf den Referenzkanal umge-
schaltet.
Hinweis: Im 16-Kanal-Analysator müssen Referenz- und Triggerkanal im selben
Kanalbereich (entweder beide auf Kanal 1-8 oder 9-16) liegen.
Hinweis: Die im Waveform-Monitor sichtbare Einstellzeile für den Trigger-Kanal ist
identisch mit der im Bereich "Start Cond" des Analzer-Config-Panels.
"Off"
"Ch x"
Fernsteuerbefehl:
TRIGger:CHANnel

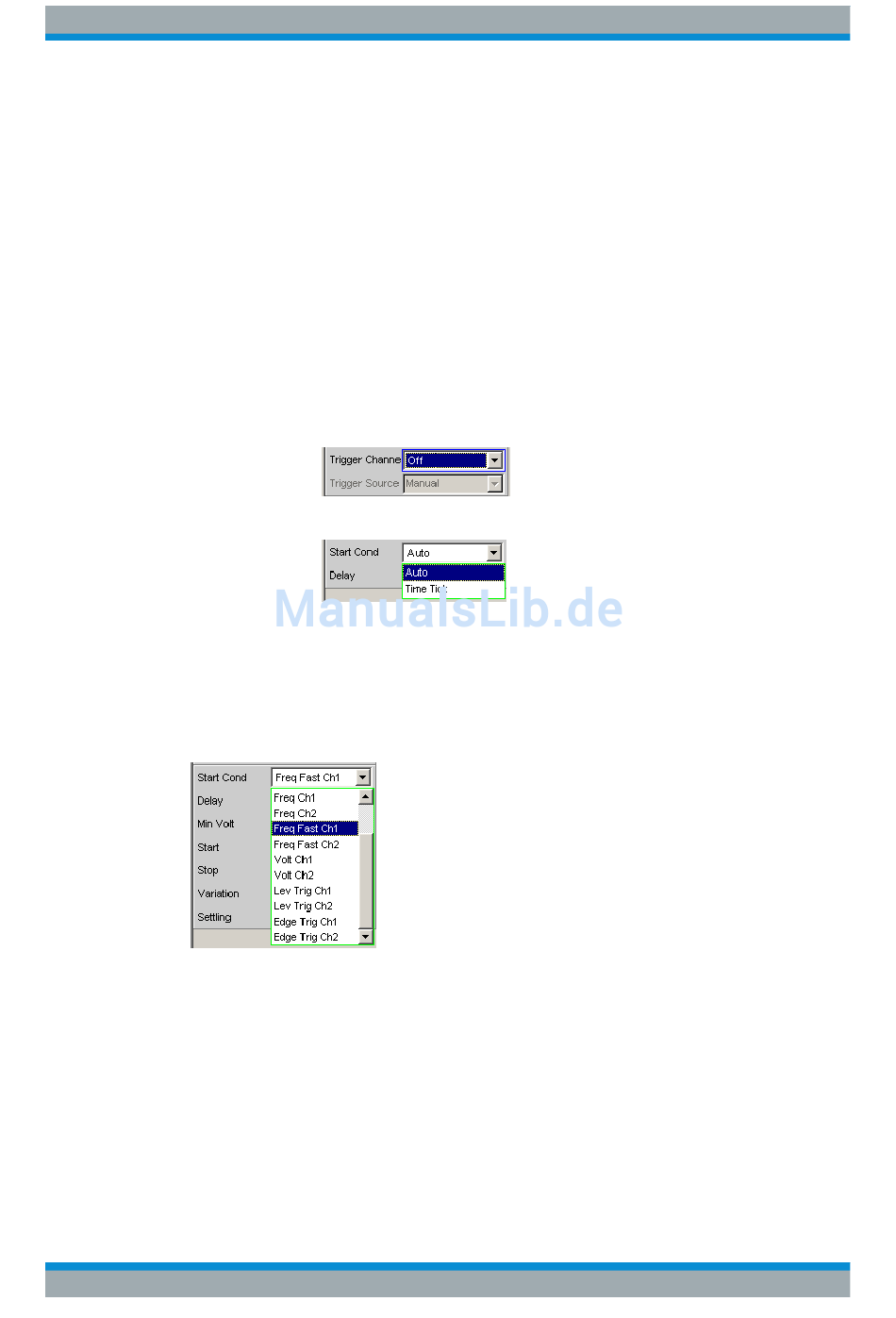

Start Cond
Gibt das Ereignis an, das zu einer Messung führt.
Je nach gewählter Start Cond beginnt die Messung entweder sofort (Auto) oder erst
dann, wenn die gewünschte Triggerbedingung erfüllt ist.
Hinweis: Bei den Zweikanal-Analysatoren erscheinen in der Parameterliste die Trig-
gerbedingungen kombiniert mit den möglichen Triggerkanälen; als Triggerkanal wer-
den dabei nur die jeweils aktiven Kanäle angeboten.
In den Multikanal-Analysatoren muss zuerst ein Trigger-Kanal angegeben werden,
damit alle Startbedingungen selektierbar sind. Bei ausgeschaltetem Trigger-Kanal
kann nur Auto oder Time Tick gewählt werden.
Bedienhandbuch 1146.2084.31 ─ 13
Kein Trigger-Kanal festgelegt; es gelten folgende Einschränkungen:
Der Waveform-Monitor arbeitet ungetriggert; Trigger Source ist nicht
bedienbar.
Als Start Cond kann nur Auto oder Time Tick gewählt werden
Auswahl des Trigger-Kanals aus der Parameterliste.
auf Seite 934
Gerätefunktionen
Startbedingung einstellen
