R&S UPV

5.36 Offline-Analyse Record

Sämtliche Messfunktionen des R&S UPVs können nicht nur online (in Echtzeit) durch-
geführt werden – was zu schnellen Ergebnissen führt und insbesondere für den Ein-
satz in der Produktion und bei Abgleichvorgängen unerlässlich ist – sondern auch off-
line erfolgen.
Dazu wird das zu messende Signal zunächst aufgezeichnet und zu einem späteren
Zeitpunkt wiedergegeben und ausgewertet.

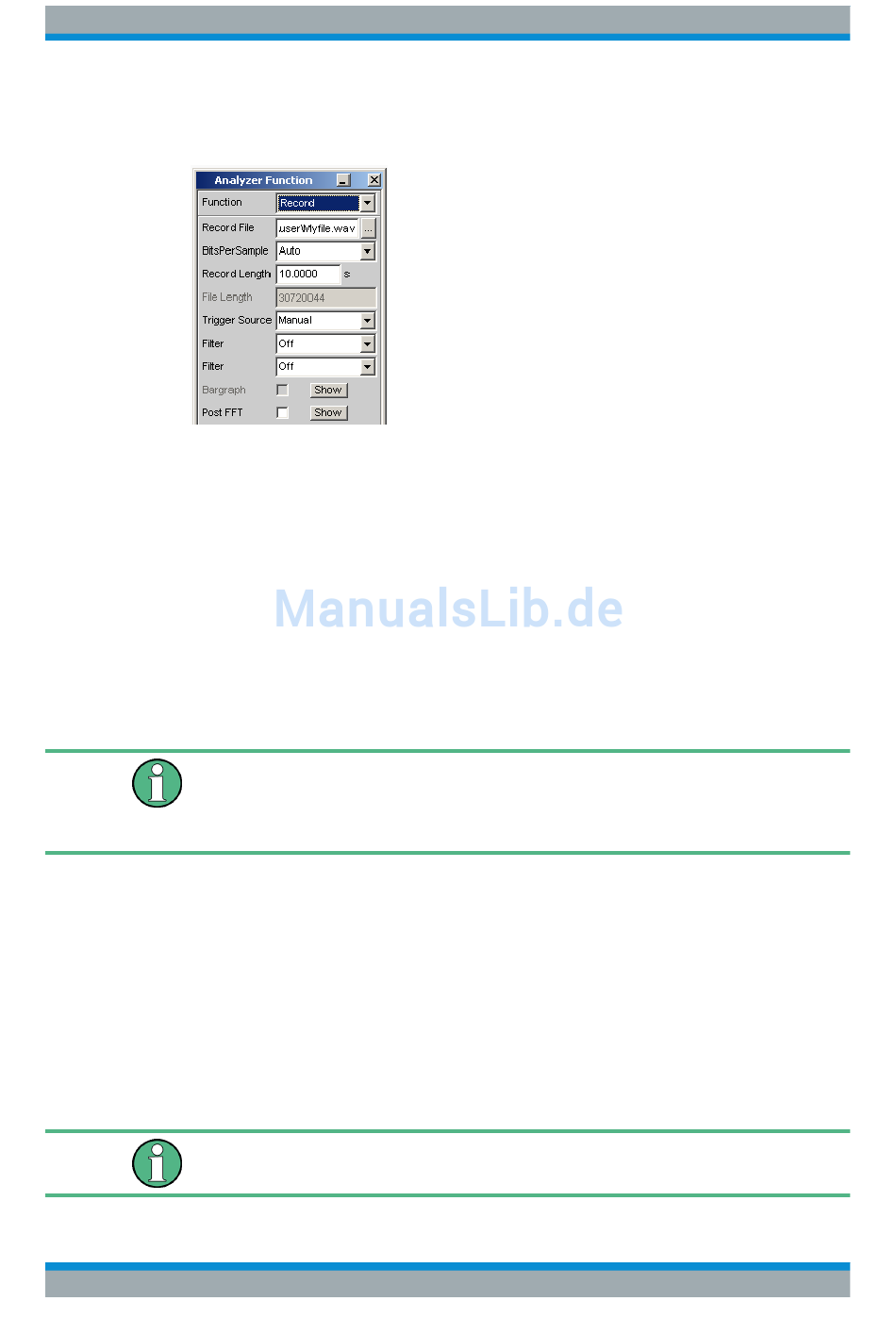

Zur Aufzeichnung stellt der R&S UPV die Funktion "Record" zur Verfügung. Da für die
Wiedergabe das Standard-WAV-Format verwendet wird, kann prinzipiell jedes Aufnah-
megerät verwendet werden, das WAV-Dateien erzeugt. Bei der Aufnahme von Analog-
signalen sollte vorzugsweise der R&S UPV-Analysator oder ein ähnlich hochwertiger
24-Bit-A/D-Wandler eingesetzt werden, um die hohe Messdynamik des R&S UPVs bei
den Offline-Messungen ausnützen zu können.
Diese Aufzeichnungsfunktion setzt eine ununterbrochene Beobachtung des Messsig-
nals über einen längeren Zeitraum voraus und macht bei Verwendung eines Multika-
nal-Analysators, der nur zeitliche begrenzte Einzelmessungen durchführt, keinen Sinn.
"Record" ist daher nur bei Zweikanal-Analysatoren wählbar.
Zur Analyse werden diese Dateien mit der Generatorfunktion "PLAY" (siehe
tel 5.6.11,
rator verbundene – R&S UPV-Analysator nacheinander alle gewünschten Messungen
durchführt. Dabei können alle verfügbaren Schnittstellen verwendet werden; ein analo-
ges Messsignal kann so z.B. bei der Offline-Analyse verlustfrei über eine der optiona-
len R&S UPV-Digitalschnittstellen untersucht werden.
Die maximale Aufzeichnungsdauer hängt ab von dem benötigten Format (Mono/
Stereo, 8-/16-/32-Bit), der Abtastrate und dem verfügbaren Speicherplatz und kann bis
zu 1 Tag (8-Bit Mono-Aufzeichnung bei 48 kHz) betragen. Bei einer 2-kanalige Analog-
aufzeichnung mit 22 kHz Bandbreite sind es maximal 3 Stunden.
Aus Speicherplatz- und Performance-Gründen sollte die kleinstmögliche Bandbreite
bzw. Abtastrate verwendet werden.
Bedienhandbuch 1146.2084.31 ─ 13
"Play", auf Seite 332) wiedergegeben, während der – intern mit dem Gene-
Gerätefunktionen
Offline-Analyse Record
Kapi-
606
