R&S UPV Bedienungsanleitung Seite 563

®
R&S UPV
Bei akustischen Messungen (z.B. mit Mobiltelephonen) an Künstlichen Ohren vom
Type 3.2 oder höher ist die Kompensation der Transfer-Funktion "ERP" (ear reference
point) zu "DRP" (drum reference point) möglich. Die Messung der Schallwellen durch
das am Trommelfell angebrachte Mikrophon kann so auf den geforderten Messpunkt
(an der Ohrmuschel) bezogen werden.
Hinweis: Die Erzeugung der Entzerrertabelle erfolgt nach Aufnahme oder Einlesen der
Trace-Daten des "DUT" in den DispConfig-Panels.
"deaktiviert"
"aktiviert"
Fernsteuerbefehl:
SENSe<n1>:VOLTage:EQUalize
MMEMory:LOAD:IEQualize

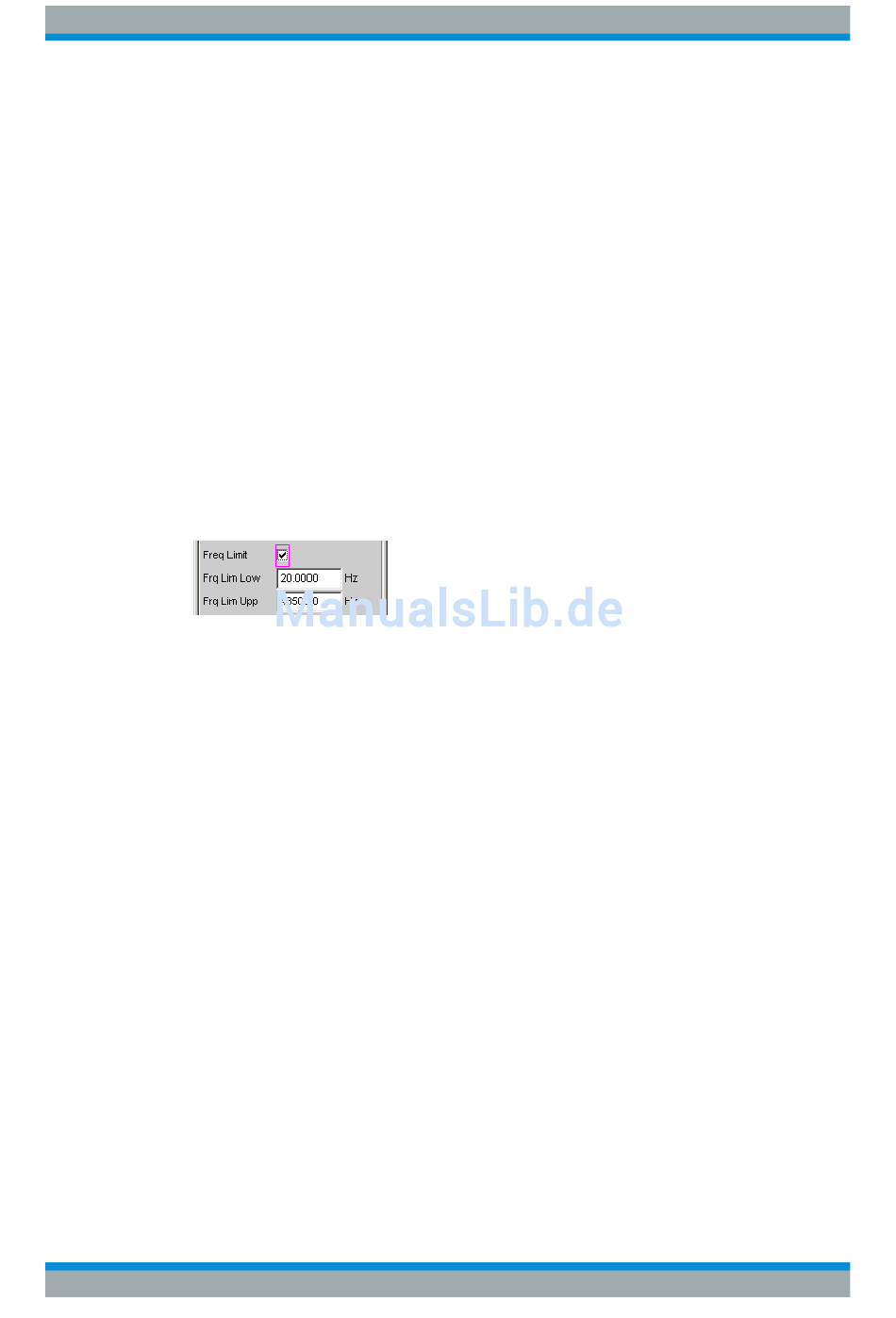

Freq Limit
RMS-Wert-Berechnung anhand der FFT-Bins zwischen Frequenzmarken
"deaktiviert"
"aktiviert"
Fernsteuerbefehl:
SENSe<n1>:FREQuency:LIMit
Bedienhandbuch 1146.2084.31 ─ 13
Entzerrer ist ausgeschaltet; die FFT-Bins werden unverändert ver-
wendet und angezeigt.
Entzerrer ist eingeschaltet; die nachfolgende Eingabezeile Equal File
für den Dateinamen der Entzerrer-Tabelle wird aktiviert und die dort
aufgeführte Datei geladen.
auf Seite 963
auf Seite 962
Die Frequenzgrenzen für die Berechnung des RMS-Wertes aus den
FFT-Bins orientiert sich an den nicht bedienbar dargestellten Start-
und Stopp-Werten der FFT, d.h. die Berechnung erfolgte breitbandig.
Die Bandbreite für die Berechnung des RMS-Wertes aus den FFT-
Bins kann eingeschränkt werden. In den beiden folgenden Zeilen
werden untere und obere Bandgrenze – wie auch bei der THD+N-
Messung – angegeben.
Bei reduzierter Bandbreite wird die Frequenz im Messmode "Meas
Time" = "Prec" nur in diesem Bereich gesucht. Soll die Frequenz des
breitbandigen Signals bestimt werden, muss entweder die Messzeit
der Frequenzmessung auf "Meas Time" = "Fast" gestellt oder die
Bandbreitenbegrenzung abgeschaltet werden.
Bei eingeschalteter AC-Kopplung (bzw. "DC-Suppress" im Digitalbe-
reich) beginnt die RMS-Berechnung oberhalb der DC-Glocke. Bei
abgeschalteter Window-Funktion, also "Window" = "Rectangular",
wird nur das DC-Bin, ansonsten die ersten 6 Bins ausgeblendet. Die
tatsächliche untere Frequenzgrenze ist bei DC-Unterdrückung somit
abhängig von der Fenster-Funktion und der FFT-Size und kann somit
höher liegen als vom Benutzer gewählt.
Eine Übernahme der mit den beiden folgenden Einstellzeilen einge-
engte Bandgrenzen auf die Grenzwerte der X-Achse der FFT-Grafik
wäre in den meisten Fällen unerwünscht und erfolgt nicht.
auf Seite 966
Gerätefunktionen
FFT-Analyse
553
