R&S UPV

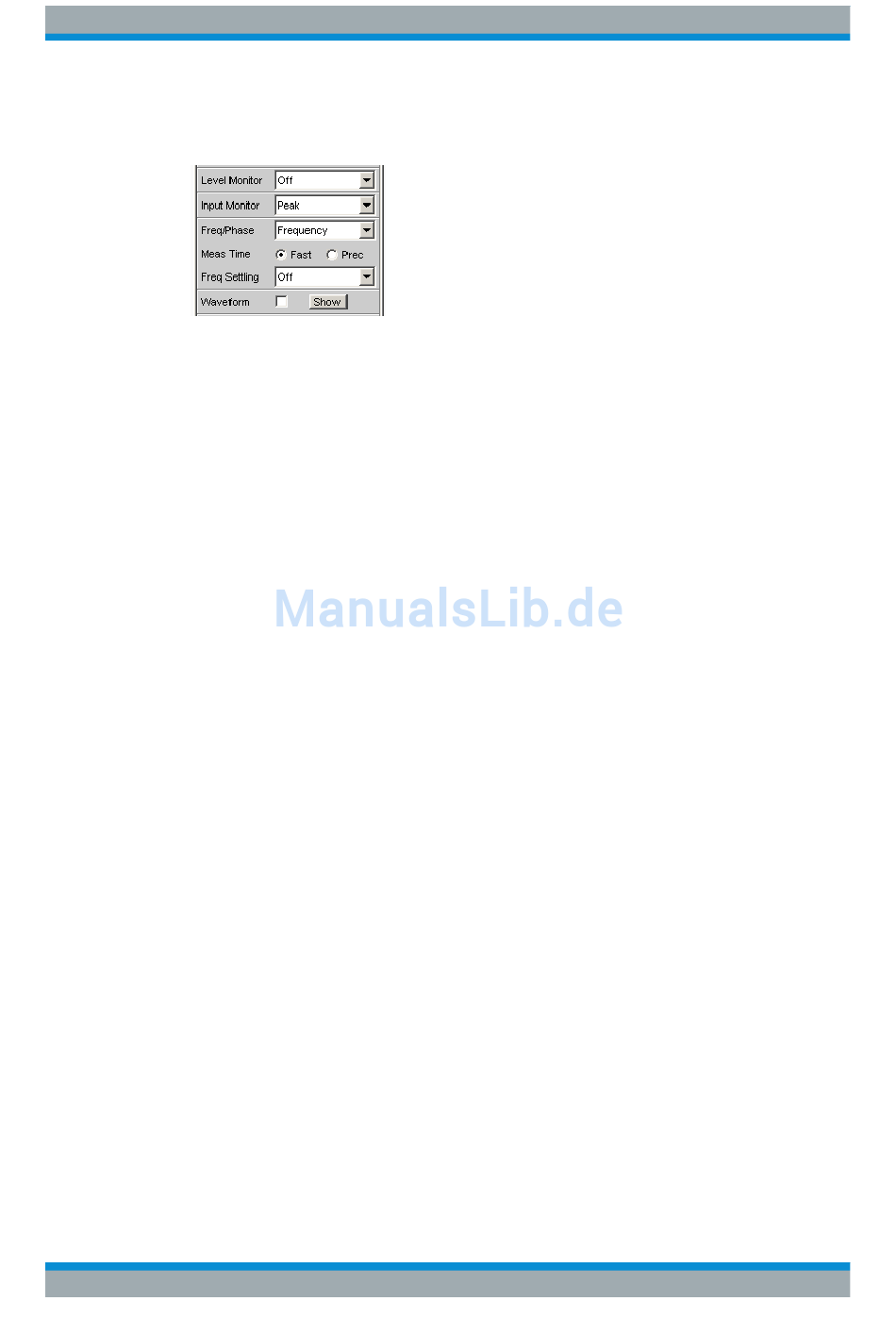

sowie die Messdatensätze der Zusatzmessfunktionen Level Monitor, Input Monitor,
Freq/Phase-Measurement und Waveform
gleichzeitig dargestellt werden.
●
"Sweep" in 4 Fenstern
Im Menü bezeichnet mit "Sweep Graph1 Config" ... "Sweep Graph4 Config".
Das Panel bietet die Konfiguration für die Darstellung von Messergebnissen einer
Messreihe (Sweep) als Diagramm im karthesischen Koordinatensytem an. Es kön-
nen grundsätzlich zwei abhängige Werte als TRACE A und TRACE B über einer
unabhängigen X-Achse dargestellt werden.
●
"FFT-Graph" in zwei Fenstern
Im Menü bezeichnet mit "FFT Graph1 Config" und "FFT Graph2 Config".
Das Panel bietet die Konfiguration für die Darstellung eines Frequenz-Spektrums
an, wenn im Analysator-Panel die Messfunktion FFT oder die Messfunktion RMS,
RMS Selective, S/N, THD, THD & SINAD, Mod Dist, DFD, DIM und Record "mit
Post-FFT" gewählt ist.
●
"Waveform" in einem Fenster
Im Menü bezeichnet mit "Waveform Config".
Das Panel bietet die Konfiguration für die Darstellung einer Waveform (zeitlicher
Verlauf des Signales) an, wenn im Analysator-Panel als Zusatzmessfunktion
Waveform gewählt ist.
●
"Bargraph" in zwei Fenstern
Im Menü bezeichnet mit "Bargraph1 Config" und "Bargraph2 Config".
Das Panel bietet die Konfiguration für die Darstellung eines Balkendiagrammes mit
symbolischer, d.h. nicht maßstäblicher X-Achse an, wenn im Analysator-Panel
die Messfunktion THD, THD+N & SINAD, Mod Dist, DFD oder DIM gewählt ist.
Das Panel bietet die Konfiguration für die Darstellung eines Balkendiagrammes
"mit einer X-Achse in Hz" an, wenn im Analysator-Panel die Messfunktion Third
Octave oder 1/n Octave gewählt ist.
●
"PESQ/POLQA" in zwei Fenstern
Im Menü bezeichnet mit "PESQ/POLQA Graph1 Config" und "PESQ/POLQA
Graph2 Config".
Das Panel bietet die Konfiguration für die Darstellung der PESQ- und POLQA-
Messung an, wenn im Analysator-Panel die Messfunktion PESQ oder POLQA
gewählt ist.
