R&S UPV
"2, 4, 5"
"Coarse, Fine"
Limit Lower
Untere Grenzwertüberprüfung ein/ausschalten.
Bedienhandbuch 1146.2084.31 ─ 13
Bei Einstellung "Spacing" = "Lin":
Unterteilung der Hauptlinien einer linear unterteilten Balkenanzeige
in 2, 4 oder 5 Abschnitte.
Wird hier z.B. der Wert 2 angegeben, so wird der Bereich zwischen
zwei Hauptlinien in 2 Abschnitte aufgeteilt, d.h. es erscheint zwischen
den Hauptlinien jeweils eine Hilfslinie.
Beim Verkleinern der Kombi-Anzeige entfallen diese Hilfslinien nicht!
Bei Einstellung "Spacing" = "Log":
Grobe oder feine Unterteilung der Hauptlinien einer logarithmisch
unterteilten Balkenanzeige durch Hilfslinien.

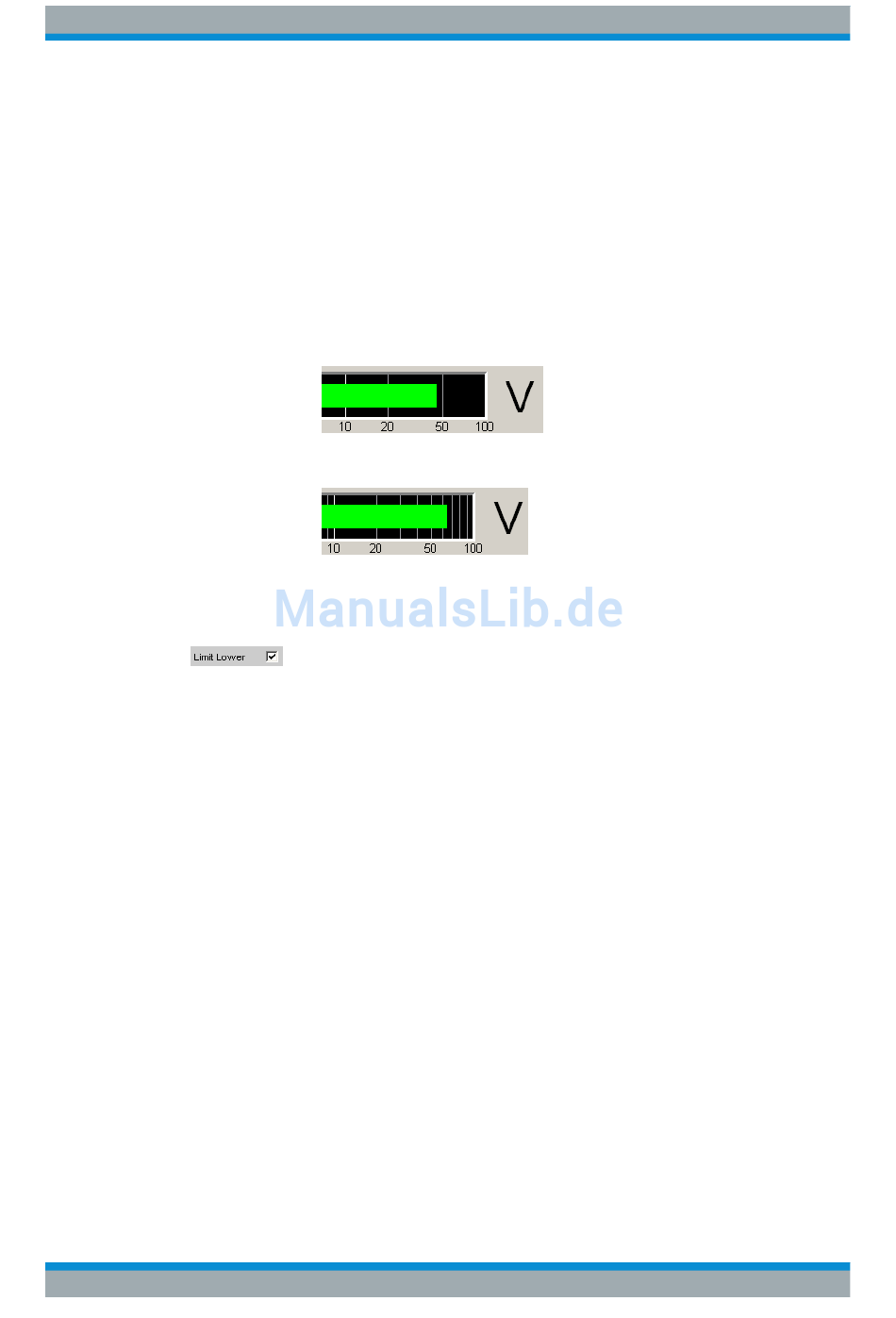

Bild 5-46: Coarse: Nur die Hilfslinie 2 und 5
Bild 5-47: Fine: Alle Hilfslinien
Gerätefunktionen
Kombi-Anzeige
