R&S UPV
:
1940.386596679688 2496.481933593750
2000.000000000000 4583.853027343750
Wird der Datensatz von Hand nachbearbeitet, können an beliebiger Stelle vor den
X/Y-Pärchen Kommentarzeilen eingefügt werden, die mit einem '#' am Zeilenanfang
zu kennzeichnen sind. Der Datensatz darf auf keinen Fall durch Kommentare
unterbrochen werden!

5.58.3 Sweeplisten

Die Sweeplisten-Daten werden im Klartext im ASCII-Format abgespeichert. Das For-
mat wurde so gewählt, dass die Daten problemlos in EXCEL verarbeitet werden kön-
nen.
Die Sweep-Punkte müssen in aufsteigender oder abfallender Reihenfolge vorliegen –
sie dürfen nicht, z.B. durch einen Editiervorgang, die Richtung wechseln!

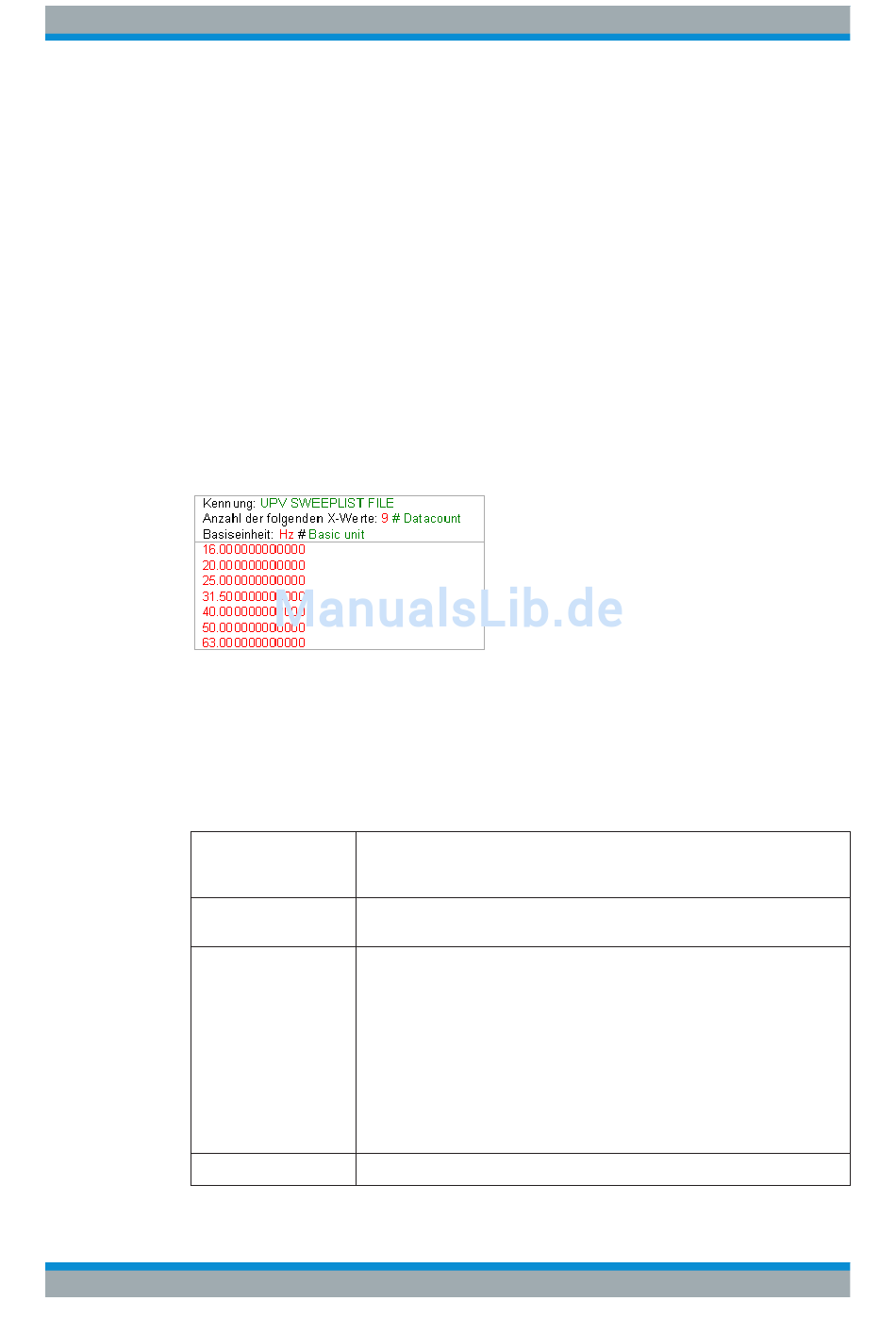

schwarz: Erklärung der Felder. Diese Schriftzüge werden nicht in der Sweepliste abge-
speichert.
grün: Feste Einträge im ASCII-Format.
rot: Einträge, die sich abhängig von den Einstellungen im entsprechenden DispConfig-
Panel ändern.
Tabelle 5-11: Erklärung der Begriffe:
Kennung
Anzahl der folgenden X-
Werte
Basiseinheit
X-Werte
Bedienhandbuch 1146.2084.31 ─ 13
Kennzeichnet die Datei als Sweepliste. Bei Ladevorgängen wird anhand dieser
Kennung entschieden, ob die Datei in diesem Zusammenhang geladen werden
kann.
Selbsterklärend
Die X-Werte in der Sweepliste werden immer in der Basiseinheit abgespeichert.
Wenn z.B. die X-Werte in dem Trace, aus dem die Sweepliste gewonnen wird,
in ΔHz vorliegen, wird als Basiseinheit Hz eingetragen und es werden die X-
Werte in Hz umgerechnet und abgespeichert.
Als Basiseinheiten können Hz, V, FS, UI, s und DEG (°) auftreten.
Anhand dieses Eintrages erkennt der R&S UPV, ob der Ladevorgang für diese
Datei bezüglich der aktuellen Einstellung erlaubt ist.
Würde z.B. der Versuch unternommen werden, eine Sweepliste mit der Basis-
einheit Hz für einen Voltage-Listen-Sweep zu laden, so würde diese Datei
abgelehnt werden.
X-Werte für einen Listen-Sweep
Gerätefunktionen
Format
