5.48.1 Switcher mit dem R&S UPV verbinden
An den R&S UPV können die Audio-Switcher R&S UPZ angeschlossen werden.
Der Anschluss von älteren R&S UPZ-Varianten .02/.03, welche noch über keine USB
Schnittstelle verfügen, erfolgt über die RS232-Schnittstellen der beiden Geräte.
Die neuen R&S UPZ-Varianten .12 bzw. .13 verfügen über eine USB Schnittstelle und
können direkt mit einem USB-Kabel am R&S UPV angeschlossen werden. Vor der
erstmaligen Inbetriebnahme muss ein Treiber installiert werden! Die Beschreibung
hierfür ist im Bedienhandbuch des R&S UPZ Audio Switcher, Kapitel "Inbetriebnahme",
"Anschluss der Steuerleitungen" ff. zu finden.
Der R&S UPZ kann als Input- oder Output-Switcher ausgeführt sein. Ein Input-Swit-
cher ermöglicht es, bis zu acht verschiedene Messobjekte auf die zwei Analyzer-Ein-
gänge zu schalten, ohne jedesmal umstecken zu müssen. Ein Output-Switcher kann
die vom R&S UPV gelieferten Generatorkanäle auf bis zu acht Messobjekte verteilen.
An den R&S UPV können bis zu 16 Input- und 16 Output-Switcher angeschlossen wer-
den, dadurch stehen jeweils bis zu 128 Kanäle zur Verfügung.
Die zwei Sammelschienen-Anschlüsse A und B an der Frontplatte des R&S UPZ wer-
den mit dem R&S UPV verbunden. Beim Input-Switcher werden die XLR-Stecker der
Sammelschiene mit den Analyzer-Eingängen, beim Output-Switcher die XLR-Buchsen
der Sammelschiene mit den Generator-Ausgängen verbunden.
Der R&S UPZ wird über die COM-Schnittstelle des R&S UPV angesteuert, die nicht
nur zur Bedienung des R&S UPZ verwendet wird, sondern über die der R&S UPV
auch ferngesteuert werden kann.

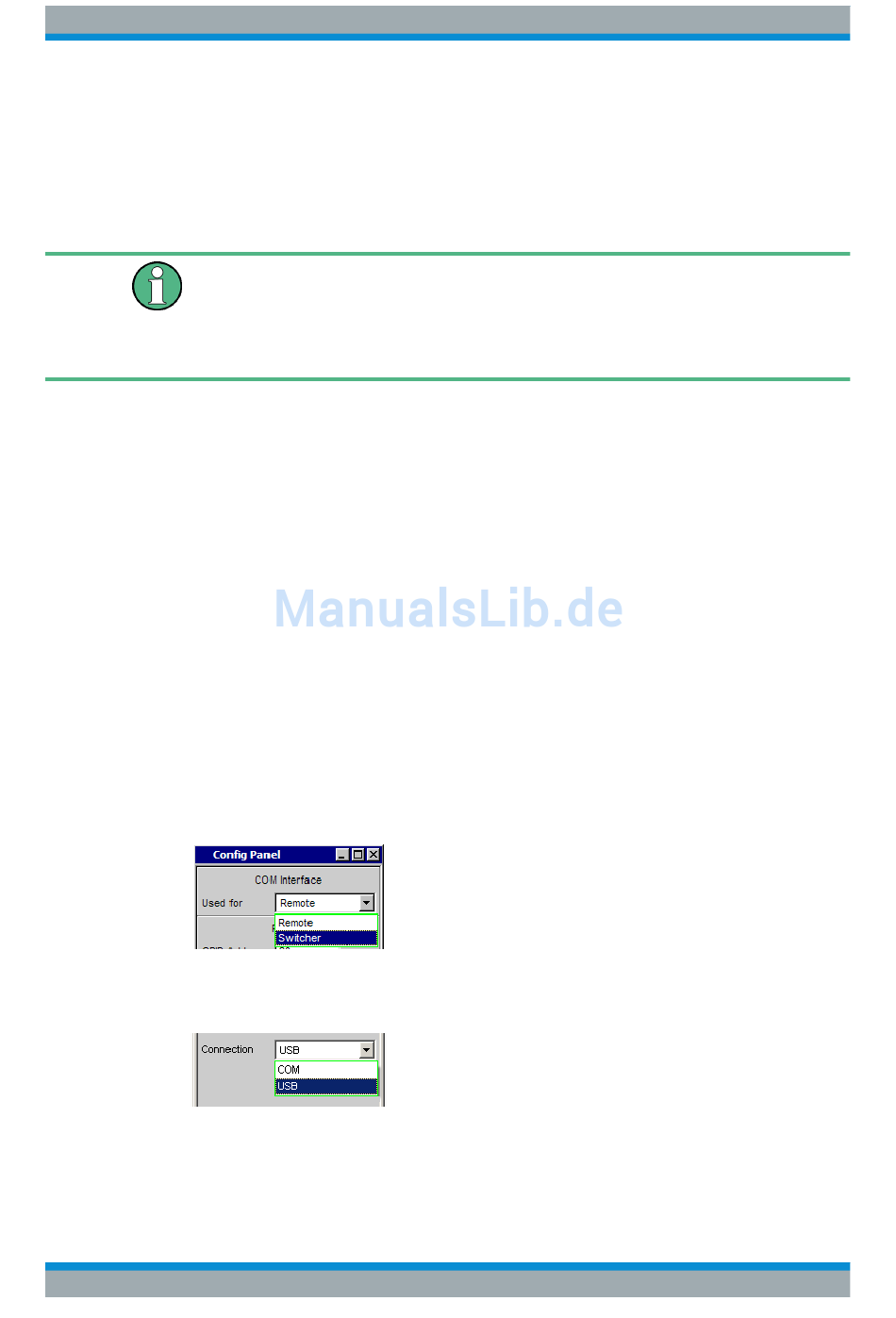

COM Interface Used for
Im Config-Panel kann die mit "COM" bezeichnete Serielle Schnittstelle an der Geräte-
rückseite wahlweise für die Fernsteuerung oder die Ansteuerung der Switcher
R&S UPZ verwendet werden.
Siehe
Connection
Bestimmt, ob ein Switcher direkt über die RS232-Schnittstelle oder über die USB-
Schnittstelle mittels USB to Serial Adapter angeprochen werden soll.
Bedienhandbuch 1146.2084.31 ─ 13
"COM Interface Used for " auf Seite 678
