R&S UPV Bedienungsanleitung Seite 511

®
R&S UPV

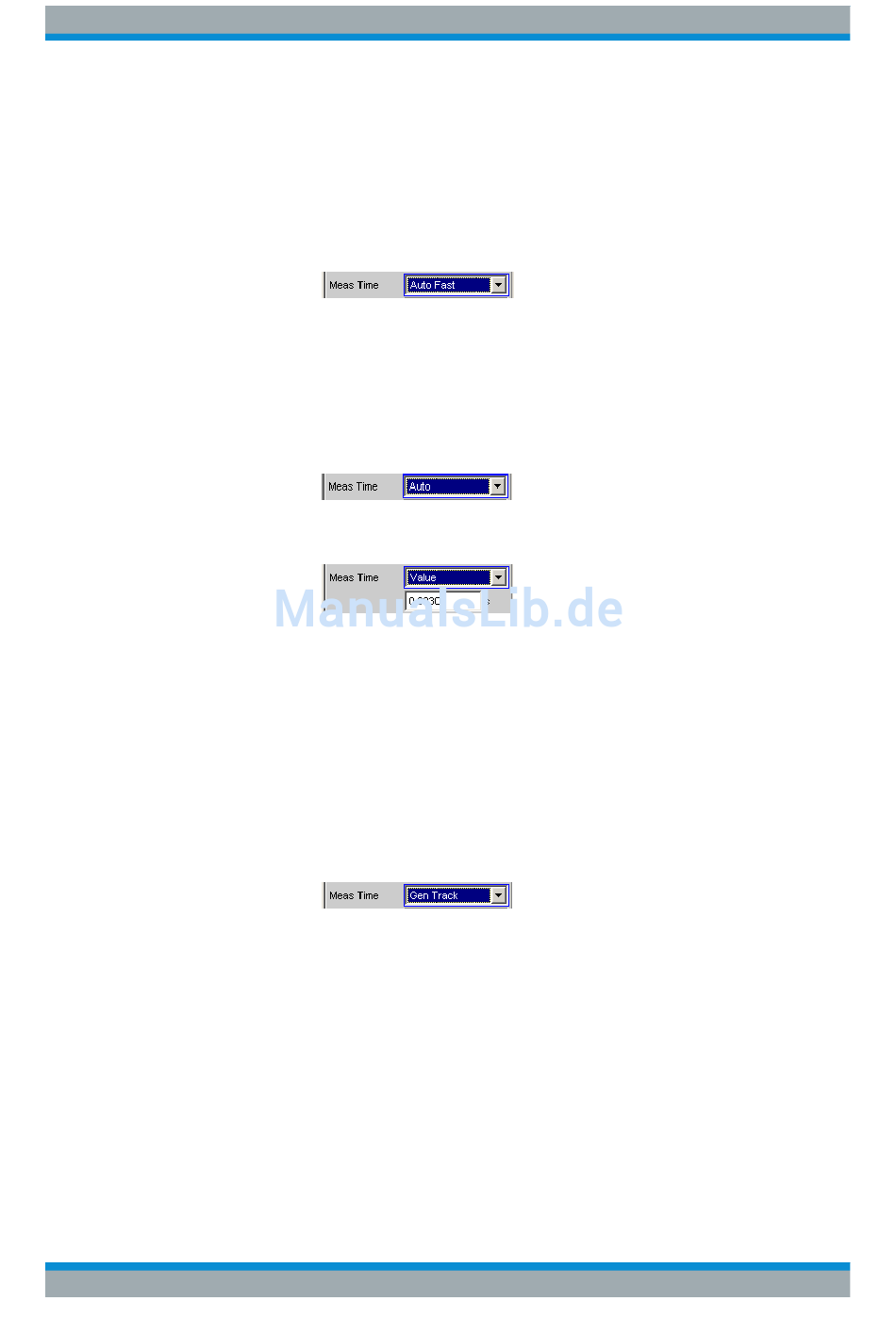

"Auto Fast"
"Auto"
"Value"
"Gen Track"
Fernsteuerbefehl:
SENSe<n1>:FUNCtion:APERture:MODE
SENSe<n1>:VOLTage:APERture
Freq Mode
Festlegung der Art des Hochpassfilters.
Bedienhandbuch 1146.2084.31 ─ 13
Die "Rub & Buzz"-Messung erfolgt soweit möglich über ganze AC-
Perioden der stärksten erkannten Oberwelle; bei hohen Frequenzen
wird die Messzeit so verlängert, dass der maximale algorithmische
Fehler 1 % nicht übersteigt.
Bei sehr schwachen, niederfrequenten oder reinen DC-Signalen wird
die Messzeit nach oben auf 100 ms (entsprechend 1 Periode bei
10 Hz) begrenzt.
Die "Rub & Buzz"-Messung erfolgt soweit möglich über ganze AC-
Perioden der stärksten erkannten Oberwelle; bei hohen Frequenzen
wird die Messzeit so verlängert, dass der maximale algorithmische
Fehler 0.05 % nicht übersteigt.
Bei sehr schwachen, niederfrequenten oder reinen DC-Signalen wird
die Messzeit nach oben auf 200 ms (entsprechend 2 Perioden bei
10 Hz) begrenzt.
Die "Rub & Buzz"-Messung erfolgt über eine fest vorgegebene Zeit,
die in der folgenden Einstellzeile einzugeben ist.
Empfohlen für Messaufgaben, bei denen die – bei Gen Track unver-
meidbare – Modifikation der Generatorfrequenz nicht akzeptiert wer-
den kann.
Je länger die Messzeit gewählt wird, desto genauer kann der Mess-
wert für "Rub & Buzz" sowie optional für Level-Monitor-RMS ermittelt
werden.
Die RMS-Messung erfolgt über (mindestens) 1 ganze Periode des
Generatorsignals; dazu wird ggf. die Generatorfrequenz an die
Abtastrate des Analysators angepasst. Bei hohen Frequenzen wird
zur Erhöhung der Messgenauigkeit die Messzeit auf mehrere Perio-
den erweitert.
Dieser Messmode garantiert bei Verwendung des R&S UPV-Univer-
salgenerators höchste Messgenauigkeit bei minimaler Messzeit.
Empfohlene Einstellung für die "Rub & Buzz"-Messung, da hier
grundsätzlich der R&S UPV-Universalgenerator als Signalquelle ver-
wendet wird.
auf Seite 957
auf Seite 956
