R&S UPV

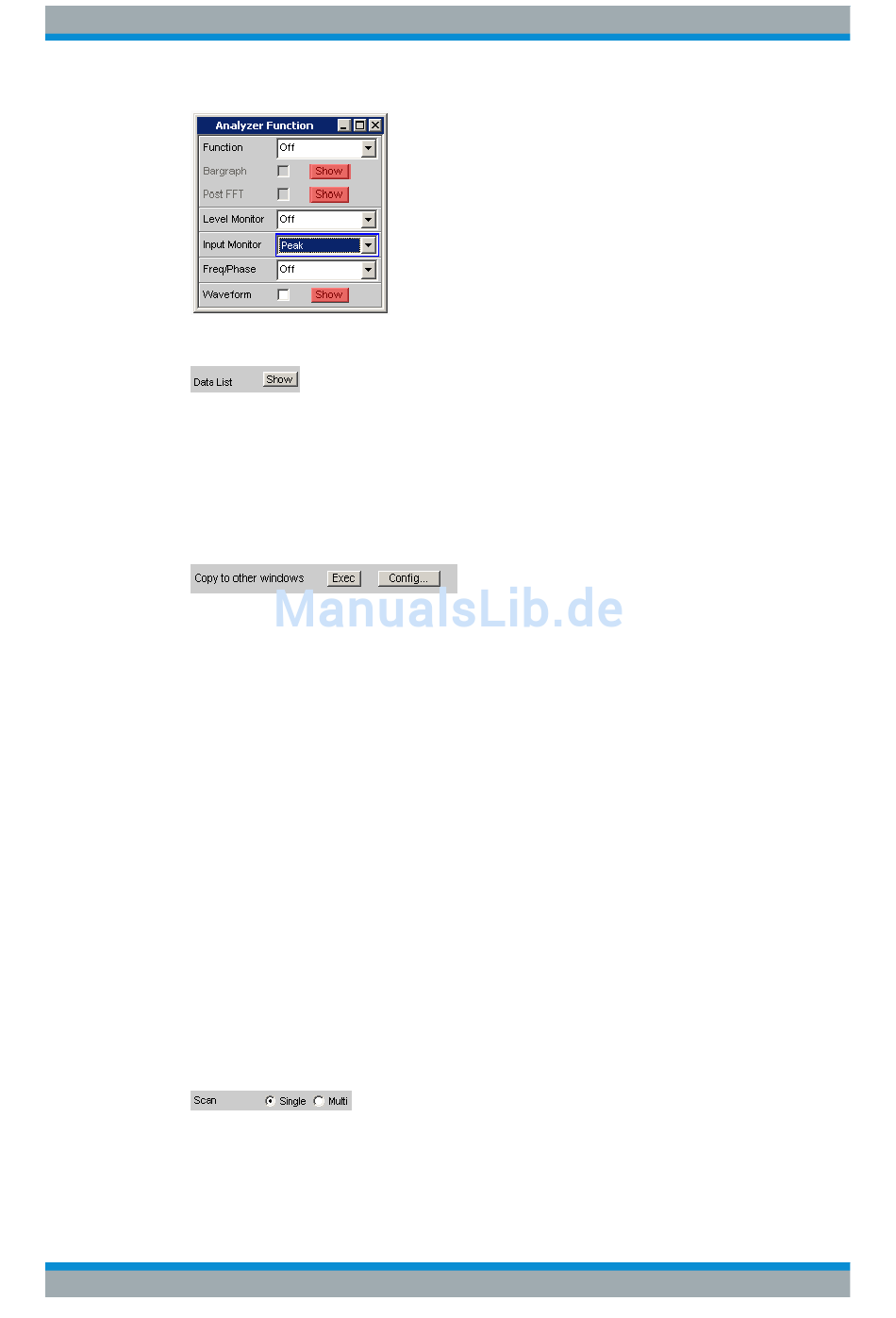

Data List
Mit diesem Druckknopf wird ein eigenständiges Fenster geöffnet, in dem die Messer-
gebnisse von Trace A und Trace B zu den Werten der entsprechenden X-Achsen
numerisch dargestellt werden. Ausgeschaltet wird sie durch CLOSE oder mit der Maus
über die Titelleistenschaltfläche X, sofern sie den den Fokus hat (siehe
"Messwert-Liste",
Copy to other Windows
Für das jeweils erste Window der Subsysteme Sweep, FFT, Bargraph und PESQ/
POLQA, also alle Subsysteme, die mehr als ein Window haben, gibt es die Funktion
"Copy to other Windows".
Wie der Name schon sagt, werden Einstellungen aus dem ersten Window in alle ande-
ren Windows des Subsystems kopiert. Durch Druck auf den "Exec"-Button geschieht
dies einmalig.
Nach einer Neuinstallation des R&S UPV erfolgt dieser Kopiervorgang für fast alle
Befehle.
Wenn nur bestimmte Befehlsbereiche vom ersten Window in die Folge-Windows über-
nommen werden sollen, kann über die Dialogbox, die sich durch Druck auf den "Con-
fig..."-Button öffnet, eine Einschränkung vorgenommen werden.
Die Häkchen in der Dialogbox können anhand ihrer Beschriftung leicht den entsprech-
enden Panelbereichen, die durch dünne Linien voneinander abgegrenzt sind, zugeord-
net werden.
Die hier getroffene Auswahl an Befehlsbereichen bleibt von Preset oder dem Laden
eines Setups unbeeinflusst, ist also an das Gerät gebunden.
Fernsteuerbefehl:
SENSe<n1>:CONFig:COPYother
Scan
Gibt an, ob für die Grafiksysteme Sweep Graph 1...4 eine (Single) oder mehrere
(Multi) Messreihen aufgenommen oder von Datei geladen werden.
Verfügbar in den Grafik-Subsystemen
Bedienhandbuch 1146.2084.31 ─ 13
auf Seite 757).
auf Seite 1019
Kurven-, Spektrum- und Balkendarstellung
Gerätefunktionen
Kapitel 5.51,
694
