R&S UPV
Siehe

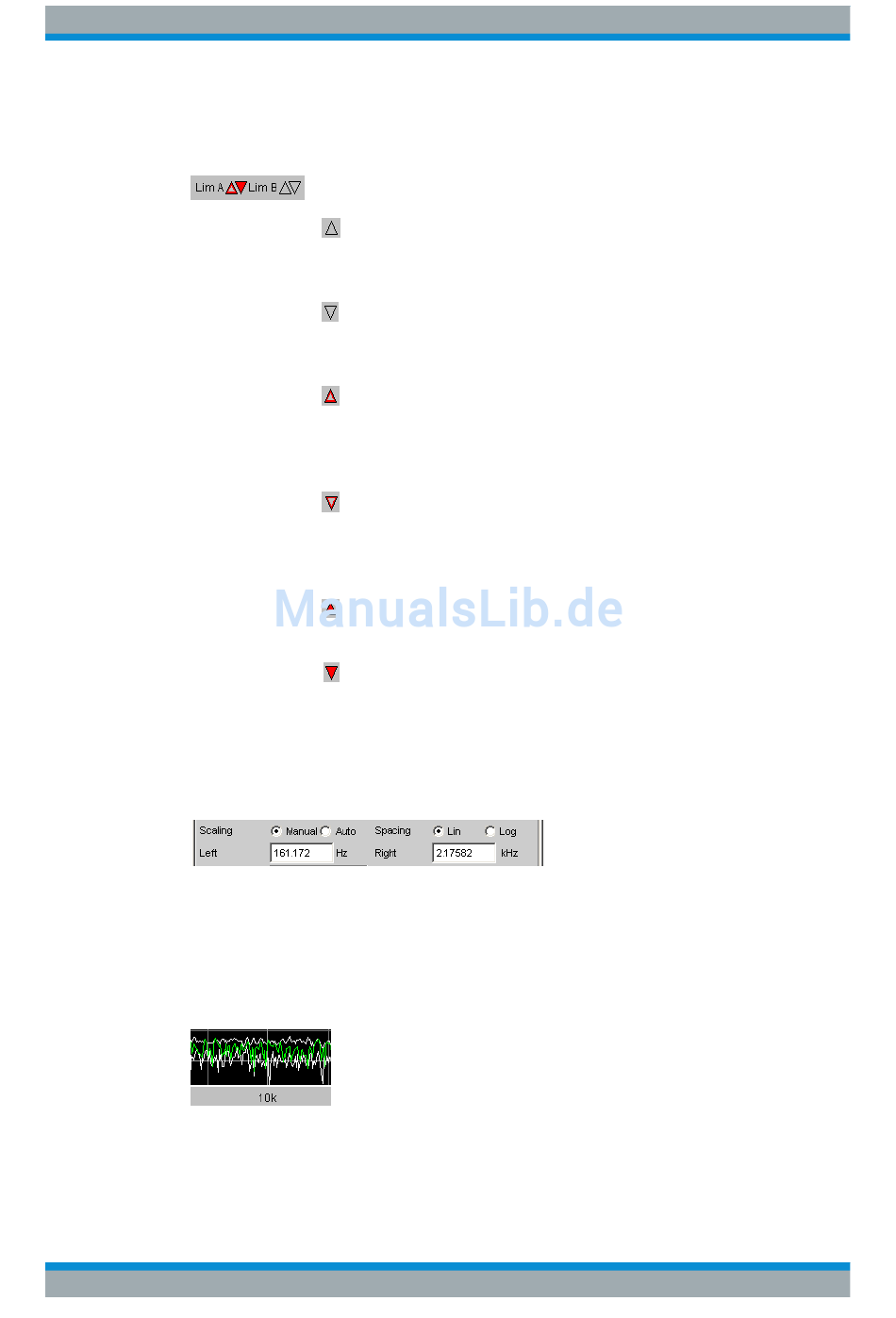

13: Limit-Anzeige
"Limit Upper"
"Limit Lower"
"Limit Upper
Vergangen-
heit"
"Limit Lower
Vergangen-
heit"
"Limit Upper
aktuell"
"Limit Lower
aktuell"
14: X-Achsen-Skalierung
Nur für Kurvendarstellung, nicht im Grafiksystem Bargraph1 | 2:
Automatische oder manuell einzustellende Skalierung der X-Achse, einzustellen mit
Siehe
17: Min/Max-Kurve
Die Min/Max-Kurven werden weiß dargestellt.
Die Min-Kurve repräsentiert den niedrigsten, die Max-Kurve den höchsten Y-Wert einer
Messsequenz.
Im Grafiksystem Bargraph1 | 2 werden die Minimal- und Maximal-Werte durch weiße
Klötzchen angezeigt.
Bedienhandbuch 1146.2084.31 ─ 13
Kapitel 5.50.3, "Einstellzeilen des
Limit Upper ist eingeschaltet, es liegt aber keine Grenzwertverletzung
vor.
Limit Lower ist eingeschaltet, es liegt aber keine Grenzwertverletzung
vor.
Der Limit Upper-Wert wurde in der Vergangenheit verletzt, aktuell
liegt aber keine Grenzwertverletzung vor. Die Verletzung wird bis
zum nächsten START festgehalten.
Der Limit Lower-Wert wurde in der Vergangenheit verletzt, aktuell
liegt aber keine Grenzwertverletzung vor. Die Verletzung wird bis
zum nächsten START festgehalten.
Der Limit Upper-Wert wird aktuell verletzt.
Der Limit Lower-Wert wird aktuell verletzt.
Kapitel 5.50.3, "Einstellzeilen des
Kurven-, Spektrum- und Balkendarstellung
Bedienpanels", auf Seite 693.
Bedienpanels", auf Seite 693.
Gerätefunktionen
688
