Delay
Verzögerungszeit für Start Cond.
Zu dem Menüpunkt Start Cond Auto kann eine Verzögerungszeit eingegeben werden;
Details siehe
Max FFT Size
Begrenzt das automatische Aufzoomen der FFT-Size bei allen FFT-gestützten Mess-
funktionen (z.B. THD, THD+N, DFD jeweils mit Post-FFT) auf den ausgewählten Wert
mit dem Ziel, die Messgeschwindigkeit zu erhöhen.
Die Begrenzung der FFT-Size ist besonders bei externen Sweeps sinnvoll, um die
Messzeit an das Zeitraster eines externen Time Tick anzupassen. Mit einer Begren-
zung ist i.d.R. eine Verschlechterung der Messgenauigkeit verbunden, da z.B. träger-
nahes Rauschen nicht mehr vollständig erfasst wird.
Fernsteuerbefehl:
SENSe<n1>:MAX:FFT:SIZE

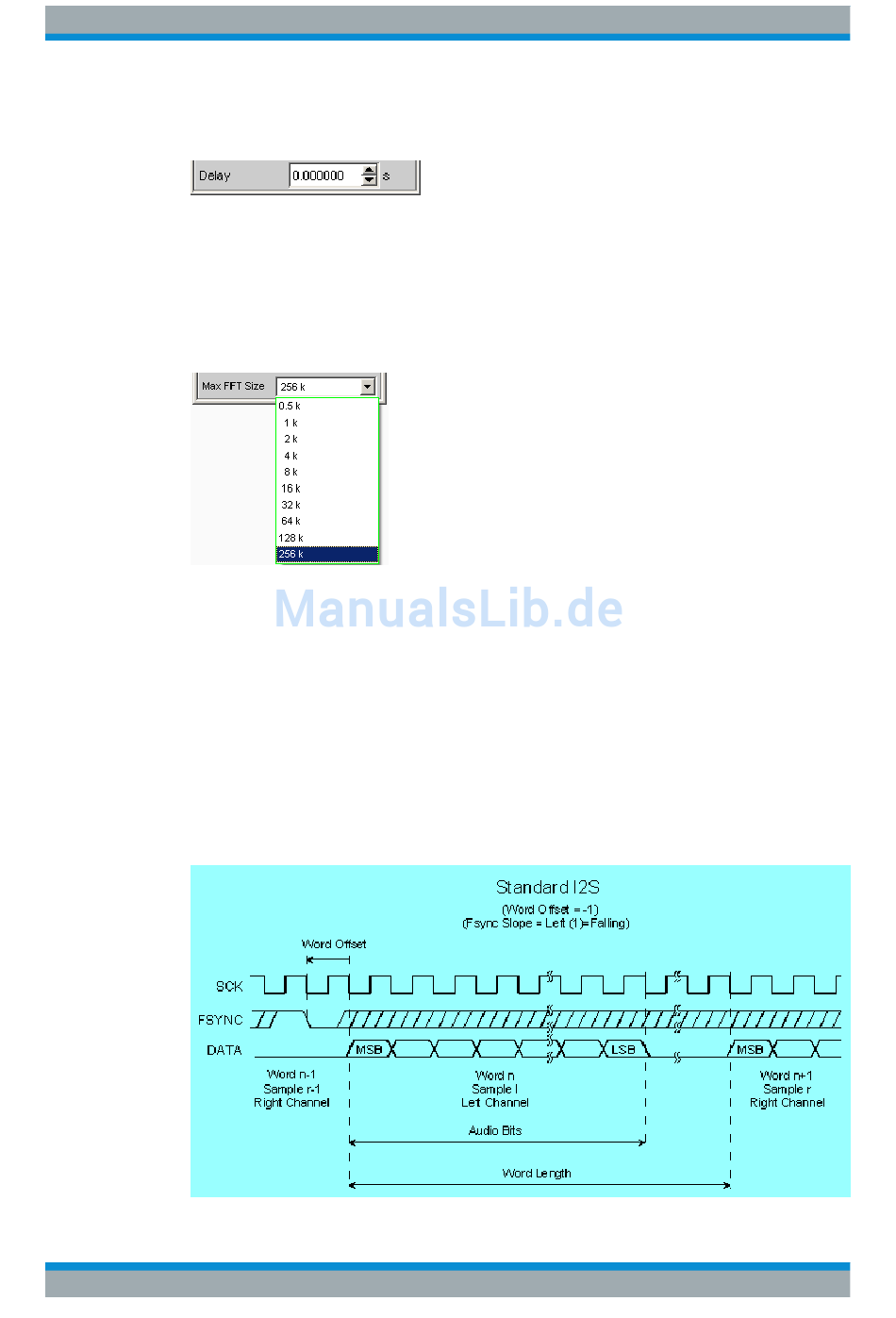

5.15.2 Timing-Diagramme
Nachfolgend sind einige Konfigurationsbeispiele als Zeitdiagramm dargestellt, die die
Wirkungsweise einiger Parameter verdeutlichen.
Bedienhandbuch 1146.2084.31 ─ 13
Kapitel 5.20,
"Startbedingungen",
auf Seite 919
Gerätefunktionen
2
I
S Analyzer konfigurieren
auf Seite 462.
