R&S UPV
"Channel 1"
"Channel 2"
Fernsteuerbefehl:
AUXiliaries:SPEaker:CHANnel
Volume
Einstellen der Lautstärke
Wurde als Signalquelle "Input" und "Generator" gewählt, dann kann die Lautstärke im
Bereich von -120 dB (geringste Lautstärke bzw. Ausgangsspannung) bis 0 dB (größte
Lautstärke bzw. Ausgangsspannung) gewählt werden. Diese Einstellung wirkt auf alle
drei internen Signalwege: den internen Lautsprecher, die Klinkenbuchse an der
Geräte-Frontseite und der BNC-Buchse (Anlg Aux Out) an der Geräte-Rückseite.
Wurde als Signalquelle "Function" gewählt, dann kann die Lautstärke bis +120 dB
erhöht werden. Dazu wird das Digitalsignal vor der D/A-Wandlung mit einem ent-
sprechenden Faktor multipliziert, so dass auch Signale mit geringer digitaler Aussteue-
rung in ausreichender Lautstärke gehört werden können.
Hinweis: Bei Lautstärke-Einstellungen über 0 dB kann es durch die Vergrößerung des
Digitalsignals zur Übersteuerung und somit zu Verzerrungen des Mithörsignals kom-
men.
Die Ausgangsspannung kann direkt im Panel durch eine Zifferneingabe beeinflusst
werden. Ist der Direktmode aktiviert (Eingabgefeld mit einem magentafarbenen Rah-
men, wenn das Feld angewählt und mit Enter bestätigt wurde), kann quasikontinuier-
lich mit den Corsortasten oder dem Drehrad die Ausgangsspannung verändert werden.

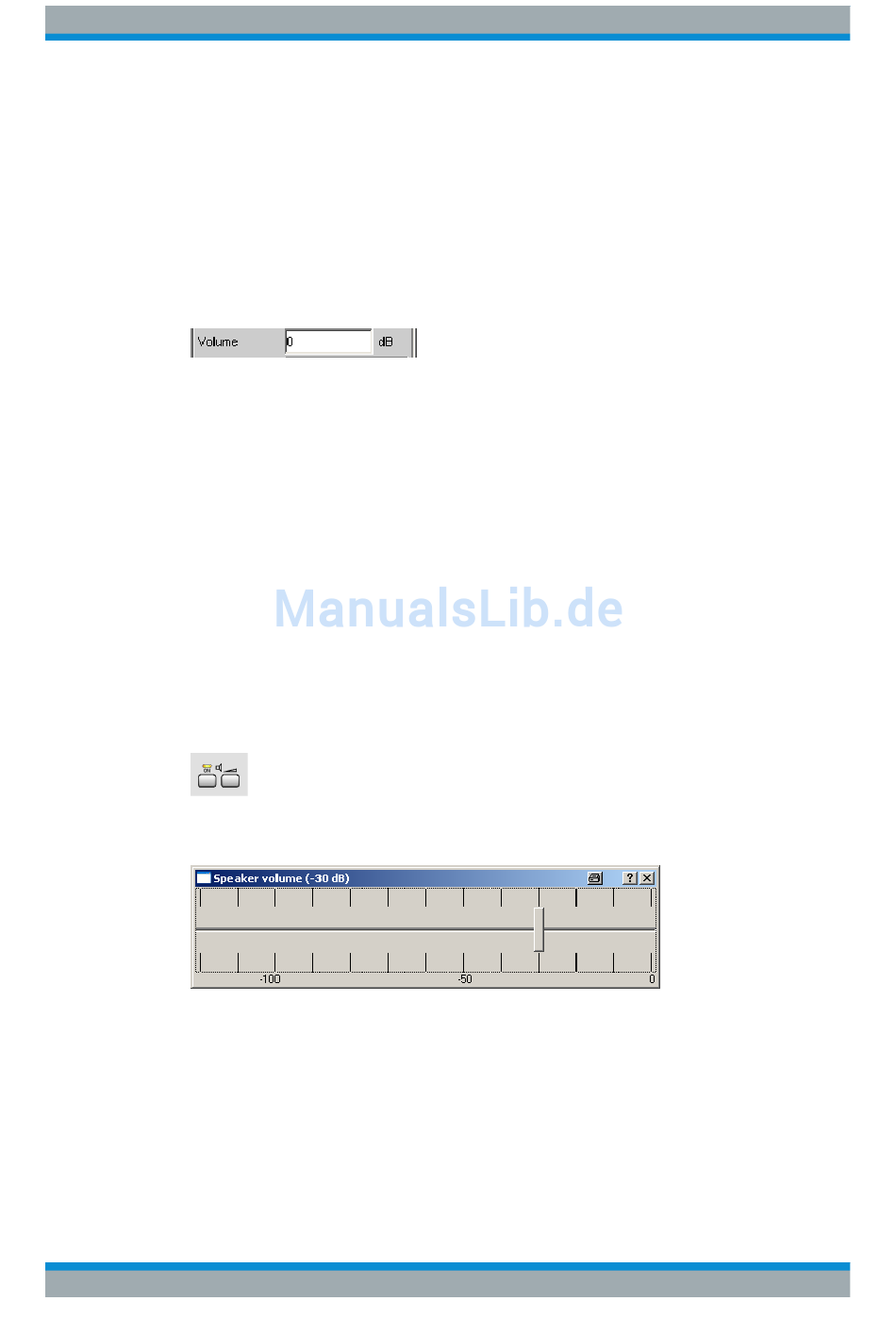

Wird auf der R&S UPV-Tastatur das Lautsprecher-Volume-Symbol (rechte Taste)
gedrückt, erscheint auf dem Bildschirm folgendes Bedienfeld:
Innerhalb dieses Feldes kann nun mit dem Drehrad oder den Cursortasten => bzw. <=
in 1-dB-Schritten, mit den Tasten page up/down in 10-dB-Schritten die Lautstärke ein-
gestellt werden.
Ist an den R&S UPV eine Maus angeschlossen, ist der waagrechte Schiebebalken
direkt bedienbar.
Bedienhandbuch 1146.2084.31 ─ 13
Nur das über den Kanal 1 eingespeiste und analysierte oder intern
erzeugte Signal wird am Mithörausgang ausgegeben.
Nur das über den Kanal 2 eingespeiste und analysierte oder intern
erzeugte Signal wird am Mithörausgang ausgegeben.
auf Seite 989
Gerätefunktionen
Signalbeobachtung
667
