R&S UPV
"Fix"
Fernsteuerbefehl:
SOURce:VOLTage:RANGe

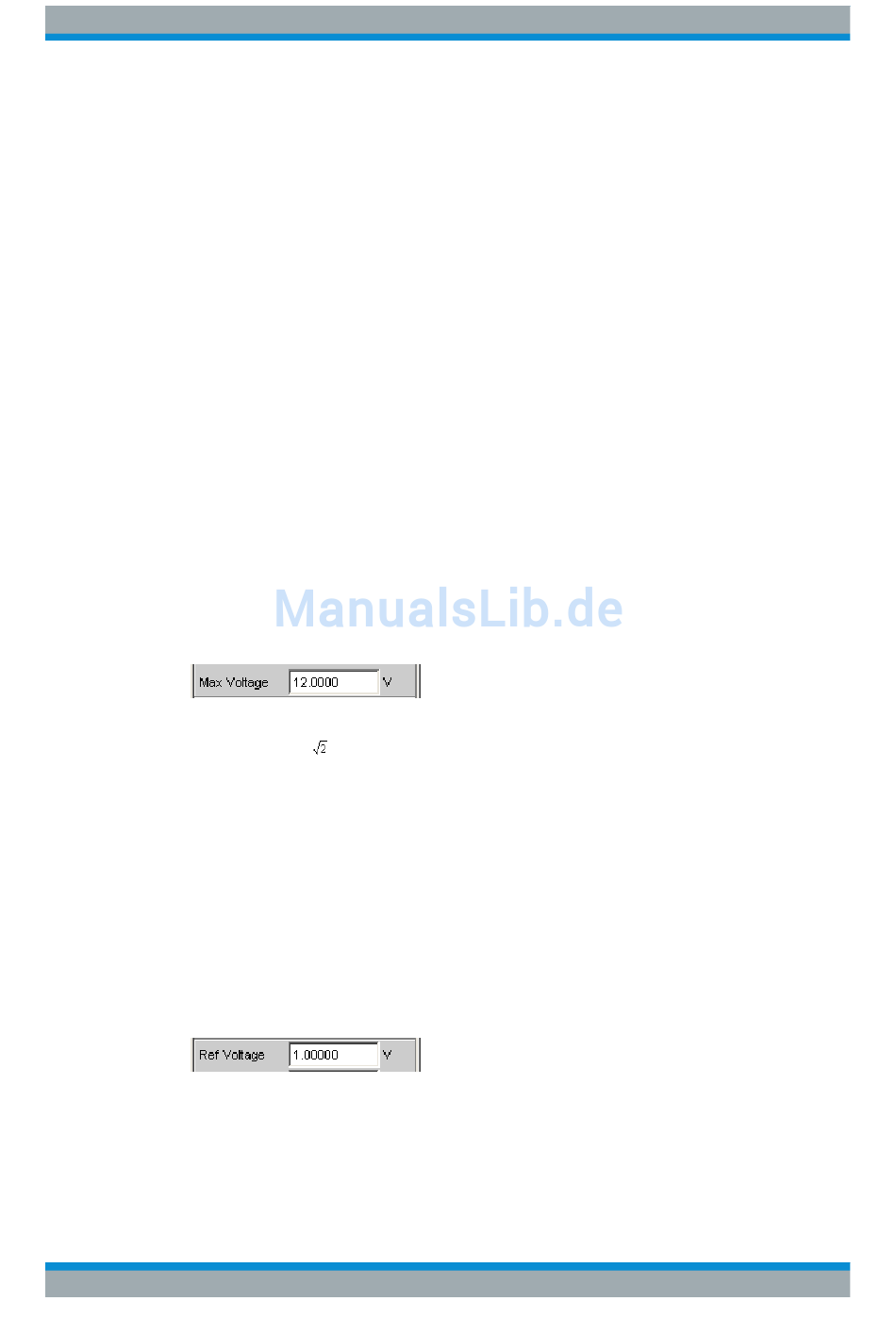

Max Voltage
Maximalwert für die Ausgangsspannung; verhindert die versehentliche Eingabe zu
hoher Spannungswerte im Generator-Function-Panel.
Es ist nicht möglich, im Generator-Function-Panel eine höhere Spannung als die hier
angegebene einzustellen.
Eingegeben wird der Effektivwert für sinusförmige Signale, d.h. der maximale Spitzen-
wert ist um das
Fernsteuerbefehl:
SOURce:VOLTage:MAXimum
Ref Voltage
Bezugswert für die relativen Spannungseinheiten.
Bei Änderung des Referenzpegels ändern sich auch alle referenzwertbezogenen
Spannungseinstellungen.
Die relative Spannung des Generatorsignals bleibt unverändert.
Durch Variieren der Referenzspannung kann beispielsweise ein mit relativen Start- und
Stopp-Pegeln definierter Pegel-Sweep um einen konstanten Verstärkungsfaktor ver-
schoben werden.
Fernsteuerbefehl:
SOURce:VOLTage:REFerence
Ref Frequency
Bezugswert für die relativen Frequenzeinheiten.
Bedienhandbuch 1146.2084.31 ─ 13
Die Analog-Hardware wird auf die angegebene Maximalspannung
fest eingestellt. Die tatsächliche Ausgangsspannung wird durch
Pegelung des DA-Wandlers erreicht, die Einstellung der Analog-
Hardware bleibt unverändert.
Vorteil:
Schnellere Pegeländerungen und besseres Einschwingverhalten.
Spannungseinbrüche beim Umschalten der Eichleitung werden ver-
mieden, da keine Relais geschaltet werden.
Hinweis: Diese Einstellung wird bei Benutzung der Option Low Dis-
tortion Generator (R&S UPV-B1) ignoriert. Die Pegelung erfolgt in
diesem Fall immer nach dem "Auto"-Algorithmus.
Wenn die Einstellung Volt Range = Fix bei der Signal to Noise Mes-
sung gewählt ist, schwingt der Generatorpegel zwar schneller ein,
aber es wird eventuell nicht der minimal mögliche Rauschpegel
erreicht. Dadurch wird die Messdynamik der Signal to Noise Messung
eingeschränkt.
auf Seite 884
-fache höher.
auf Seite 884
auf Seite 882
Gerätefunktionen
Analog Generator konfigurieren
254
