R&S
UPV
2.10.3.1

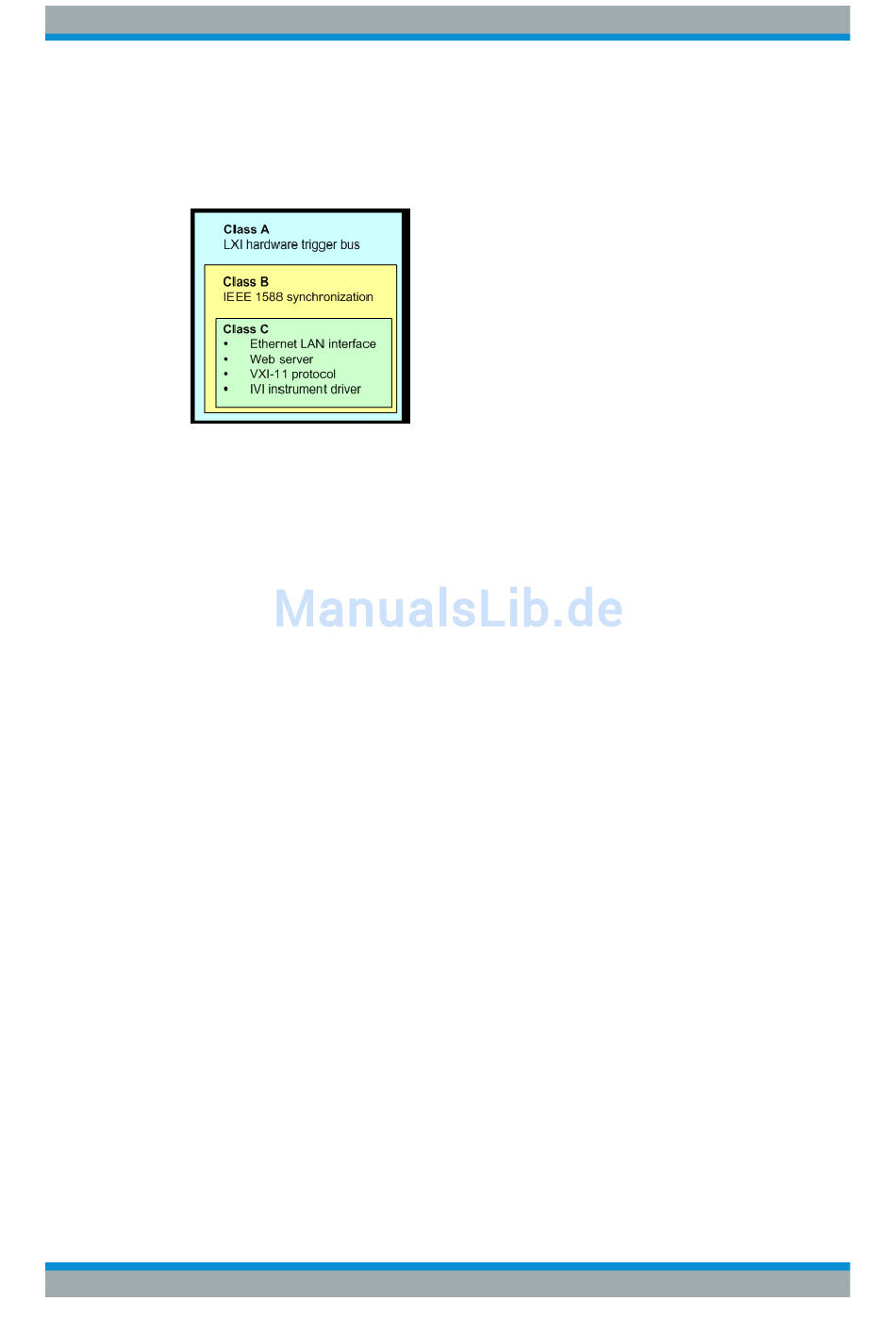

LXI-Klassen und LXI-Funktionen
LXI-kompatible Geräte teilen sich in drei Klassen, A, B and C auf, wobei die Funktiona-
lität der Klassen hierarchisch aufeinander aufbaut:
●
Klasse C-Geräte sind gekennzeichnet durch eine einheitliche LAN-Implementie-
rung, einschließlich eines ICMP ping responder für Diagnosezwecke. Die Geräte
können mit einem WEB-Browser konfiguriert werden. Ein LAN Configuration Initial-
ize (LCI) Mechanismus setzt die LAN-Konfiguration zurück. LXI-Geräte der
Klasse C sollen auch die automatische Erkennung in einem LAN via VXI-11 disco-
very protocol und die Programmierung mit Hilfe von IVI-Treibern unterstützen.
●
Klasse B fügt das IEEE 1588 Precision Time Protocol (PTP) und peer-to-peer
Kommunikation zur Basisklasse C hinzu. Mit IEEE 1588 können sich alle Geräte
innerhalb eines Netzwerks automatisch auf den genauesten verfügbaren Takt syn-
chronisieren und dann Zeitstempel oder Synchronisationssignale für alle Geräte
mit außerordentlicher Genauigkeit zur Verfügung stellen.
●
Klasse A-Geräte enthalten zusätzlich den achtkanaligen Hardware Trigger Bus
(LVDS interface) gemäß LXI-Standard.
Geräte der Klassen A und B können durch LAN-Nachrichten Software-Trigger senden
und empfangen, sowie untereinander kommunizieren, ohne den Controller zu benut-
zen.
Der R&S UPV66 erfüllt die allgemeinen Anforderungen der LXI-Klasse C. Zusätzlich zu
den oben beschriebenen Eigenschaften bietet das Gerät die folgenden LXI-bezogenen
Funktionen:
●
Anzeige der aktuellen Geräteeinstellungen.
●
Fernbedienung des Gerätes innerhalb des WEB-Browsers.
2.10.3.2
LXI LAN-Anzeige
Die grüne LAN-LED am Frontpanel des R&S UPV66 zeigt den LAN-Status des Gerä-
tes an. Die LAN-LED hat drei Zustände.
Bedienhandbuch 1146.2084.31 ─ 13
R&S UPV an ein Netzwerk (LAN) anschliessen
Inbetriebnahme
77
