R&S UPV
"Audio Out"
"Audio In"
Fernsteuerbefehl:
OUTPut:UNBalanced:OUTPut

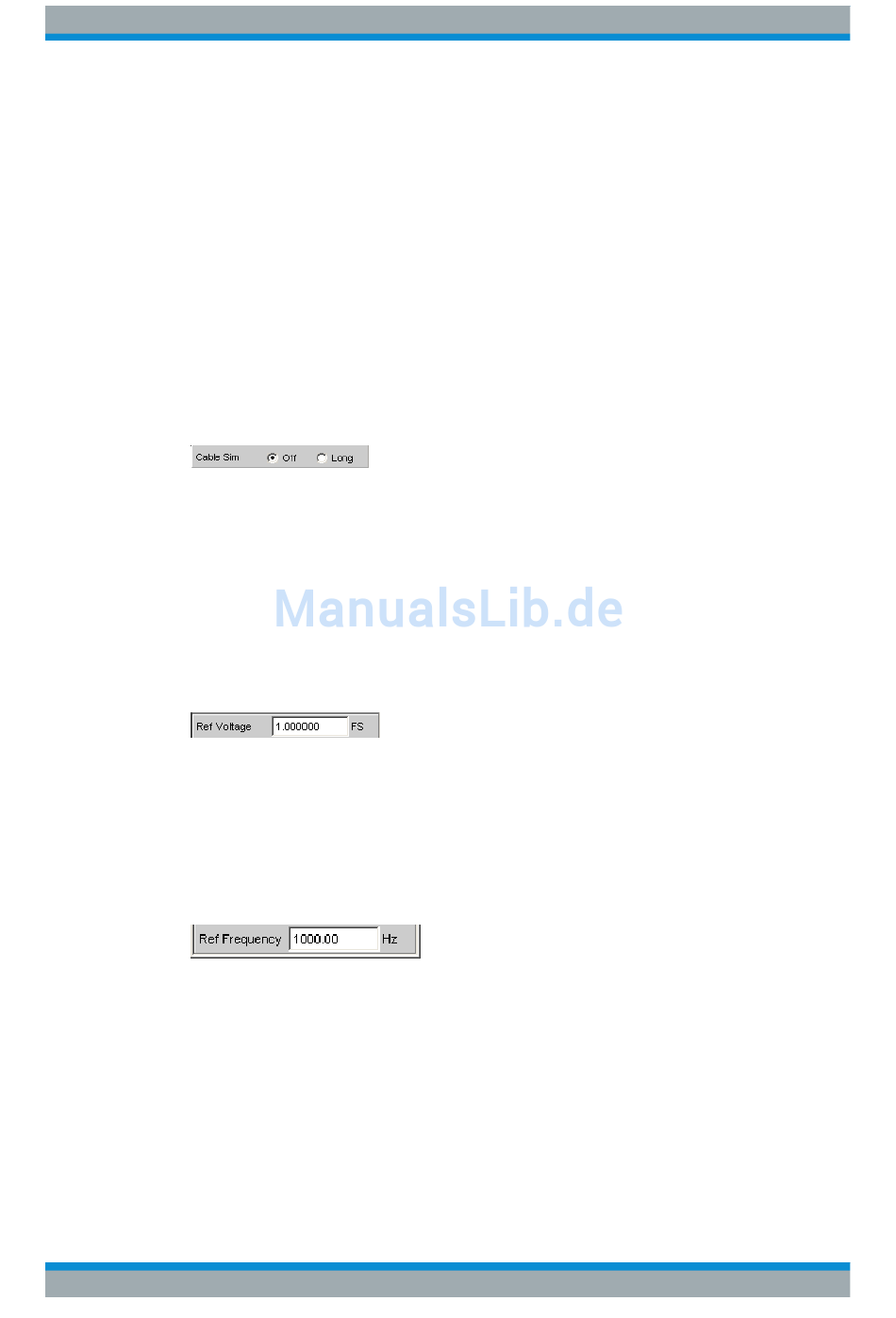

Cable Sim
Kabel-Simulation, um bei Tests an Digital Audio Receivern den Einfluss abgeschwäch-
ter Eingangssignale über lange Kabel zu prüfen.
Es wird eine Kabellänge von ca. 100 m simuliert.
"Off"
"Long"
Fernsteuerbefehl:
OUTPut:CSIMulator
Ref Voltage
Bezugswert für die relativen Amplitudeneinheiten.
Bei Änderung dieses Referenzwertes ändern sich auch alle referenzwertbezogenen
Amplitudeneinstellungen.
Fernsteuerbefehl:
SOURce:VOLTage:REFerence
Ref Frequency
Bezugswert für die relativen Frequenzeinheiten.
Bei Änderung der Referenzfrequenz ändern sich auch alle referenzwertbezogenen
Frequenzeinstellungen.
Fernsteuerbefehl:
SOURce:FREQuency:REFerence

5.3.2 Digital Impairments Configuration Panel

Das Digital Impairments Configuration Panel ist nur anwählbar, wenn der R&S UPV mit
einer Option R&S UPV-B2 (Digitale Audioschnittstellen) ausgestattet ist.
Bedienhandbuch 1146.2084.31 ─ 13
Ausgabe des Digital Audio Generator Signal.
Ausgabe des Digital Audio Signal vom gewählten BAL oder UNBAL
Eingang.
Das Signal des optischen Eingangs kann hierbei nicht ausgegeben
werden.
Die Einstellung der Pulsamplitude und der Kabelsimulator wirken
dabei nicht auf diesen Ausgang.
auf Seite 886
Kabel-Simulation ausgeschaltet.
Kabel-Simulation für die Ausgänge BAL und UNBAL eingeschaltet.
auf Seite 885
auf Seite 882
auf Seite 882
Gerätefunktionen
Digital Generator konfigurieren
271
