R&S UPV
gründen sollte die Record-Funktion immer mit der kleinstmöglichen Bandbreite betrie-
ben werden.
Fernsteuerbefehl:
SENSe<n1>:FILTer<n2>
Beschreibung der Filter und deren Einstellparameter siehe
Tabelle",
5.36.6 Erzeugung von WAV-Dateien für externe Sweeps
Mit der "Record"-Funktion und dem internen Generator lassen sich – bei interner Ver-
bindung zwischen Generator und Analysator – WAV-Dateien für externe Sweeps
erzeugen. Vorzugsweise sollte dies in einem Digital-Domain (über Digital-Audio- oder
I²S-Interface) erfolgen, weil damit jedes Format (8- oder 16-Bit-Standard, 32-Bit-Exten-
ded) mit jeder beliebigen Abtastrate (z.B. 44.1 kHz) ohne D/A- und A/D-Wandlung
erzeugt werden kann. Aber auch die analoge Schnittstelle ist notfalls geeignet, wenn
keine Digital-Option installiert ist; es kann allerdings dann nur das 32-Bit-Extended-
Format erzeugt werden.

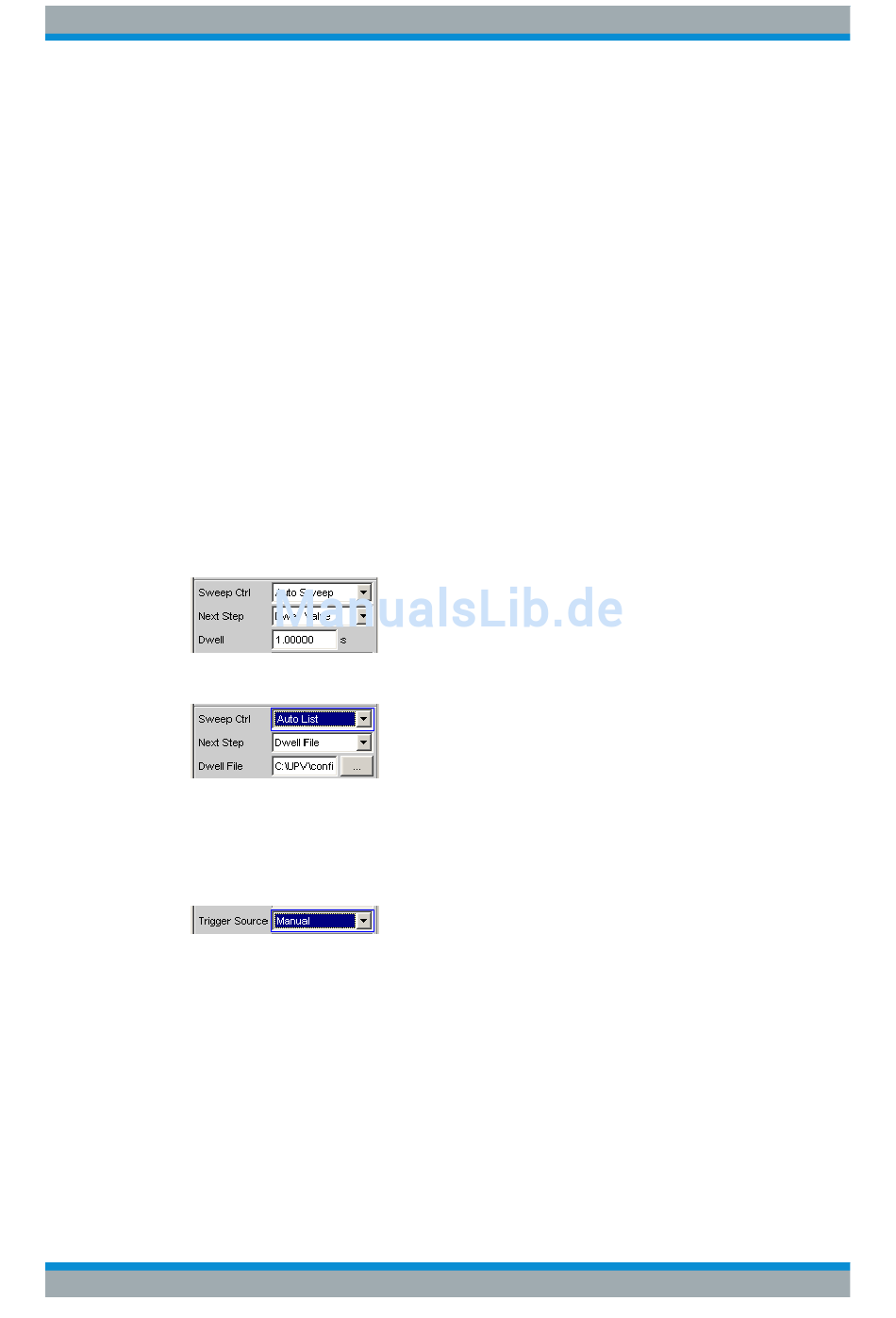

Im Generator wird die gewünschte Signalform gewählt und ein zeitgetriggerter automa-
tischer Sweep aktiviert, als normaler
oder Listensweep.
Der Sweep kann ein- oder zweidimensional (z-Sweep) sein; die Verweilzeit als kon-
stanter Wert oder über eine Dwell-Liste angegeben werden.
Die Record-Funktion sollte als ungetriggerte Einzel- oder Daueraufzeichnung einge-
stellt werden; eine getriggerter (Einzel-) Aufzeichnung ist aber ebenfalls zulässig.
Sollen Filter verwendet werden, so können sie im Generator oder Analysator einge-
schaltet werden.
Mit dem START-Tastendruck wird im Generator ein Dauersweep und gleichzeitig im
Analysator die ungetriggerte Einzelaufzeichnung gestartet. Ist die eingestellte Auf-
zeichnungsdauer erreicht, dann wird die Aufnahme beendet, der Generator-Sweep
läuft unverändert weiter, bis er durch Betätigen der STOP-Taste angehalten wird bzw.
– bei zweidimensionalen Sweeps – bis auch die z-Achse abgearbeitet ist.
Mit dem SINGLE-Tastendruck wird im Generator ein Einzelsweep und gleichzeitig im
Analysator die ungetriggerte Einzelaufzeichnung gestartet. Ist die eingestellte Auf-
zeichnungsdauer kürzer als die Sweep-Dauer, dann wird die Aufnahme beendet, der
Bedienhandbuch 1146.2084.31 ─ 13
auf Seite 984
auf Seite 647.
Gerätefunktionen
Offline-Analyse Record
Kapitel 5.43.4, "Filter-
616
