R&S UPV

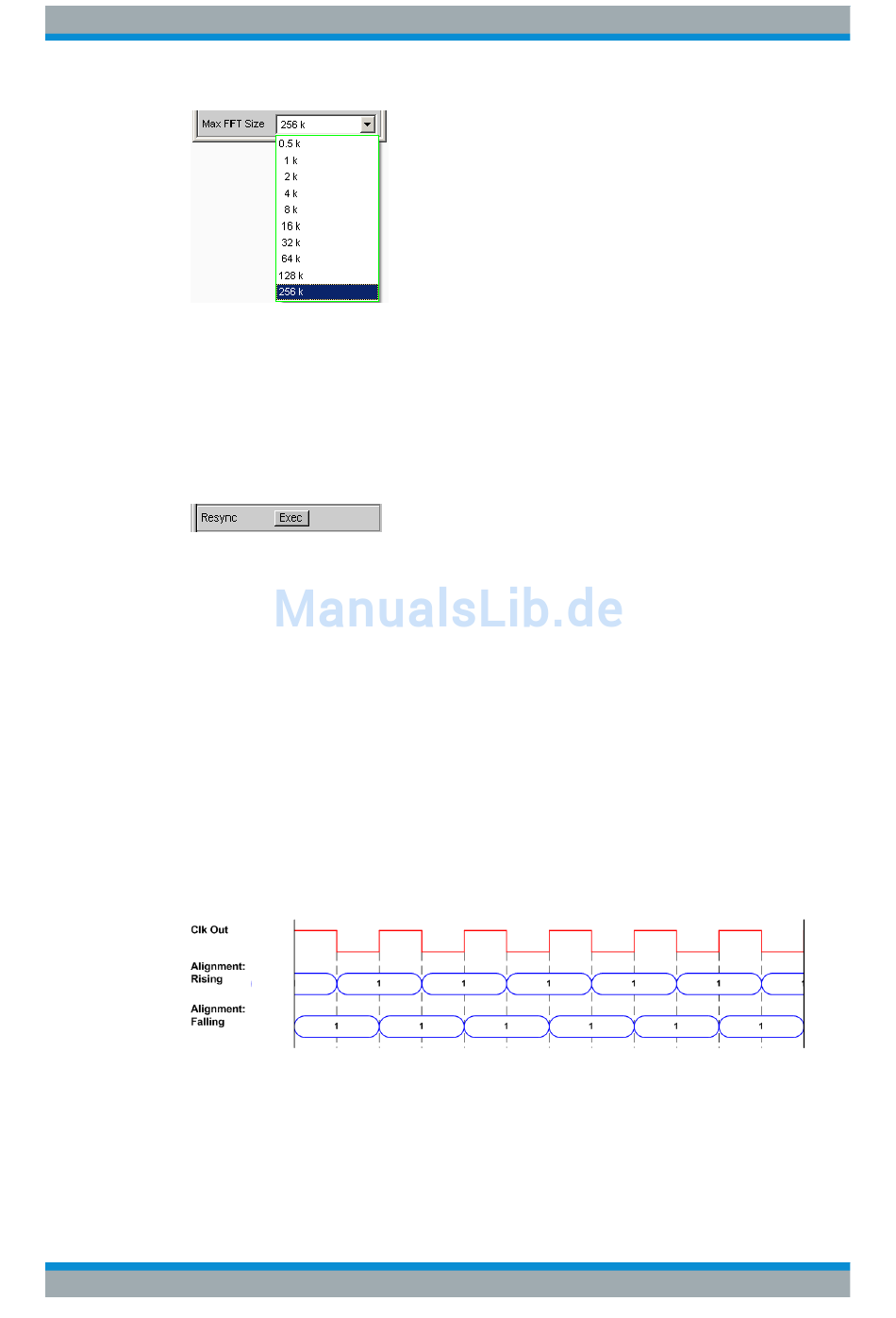

Die Begrenzung der FFT-Size ist besonders bei externen Sweeps sinnvoll, um die
Messzeit an das Zeitraster eines externen Time Tick anzupassen. Mit einer Begren-
zung ist i.d.R. eine Verschlechterung der Messgenauigkeit verbunden, da z.B. träger-
nahes Rauschen nicht mehr vollständig erfasst wird.
Fernsteuerbefehl:
SENSe<n1>:MAX:FFT:SIZE
Resync
Dieser Button bewirkt eine komplette Neusynchronisation des Analyzers. Wird der
Analyzer im Slave-Modus durch externe Signale synchronisert, sollte Resync nach
dem Anlegen und Einschwingen der externen Takte einmalig durchgeführt werden.
Fernsteuerbefehl:
INPut<n1>:RESYnc

5.18.2 Timing-Diagramme

Abhängig davon, ob der Bitstream Analyzer als Takt-Master (Clock Source = Intern)
oder Slave (Clock Source = Extern) konfiguriert wurde und je nachdem ob auf einer
Leitung ein Mono- bzw. Stereosignal analysiert werden soll, unterstützt die digitale
Bitstreamanalyse die folgenden Eingangsformate:
Clock Source: Intern
Channel Mode: Mono
Clock Source: Intern
Channel Mode: Stereo
Bedienhandbuch 1146.2084.31 ─ 13
auf Seite 919
auf Seite 927
Gerätefunktionen
Dig Bitstream Analyzer konfigurieren
453
