Die beiden Analyzer-Eingänge können mit den XLR-Buchsen verschaltet werden, um
externe Signale messen zu können. Sie können aber auch beliebig mit den Ausgängen
des internen R&S UPV-Generators verbunden werden (das einfache Massesymbol
repräsentiert die evtl. schwebende Generator-, das Erdezeichen die Analyzer- bzw.
Gehäusemasse):

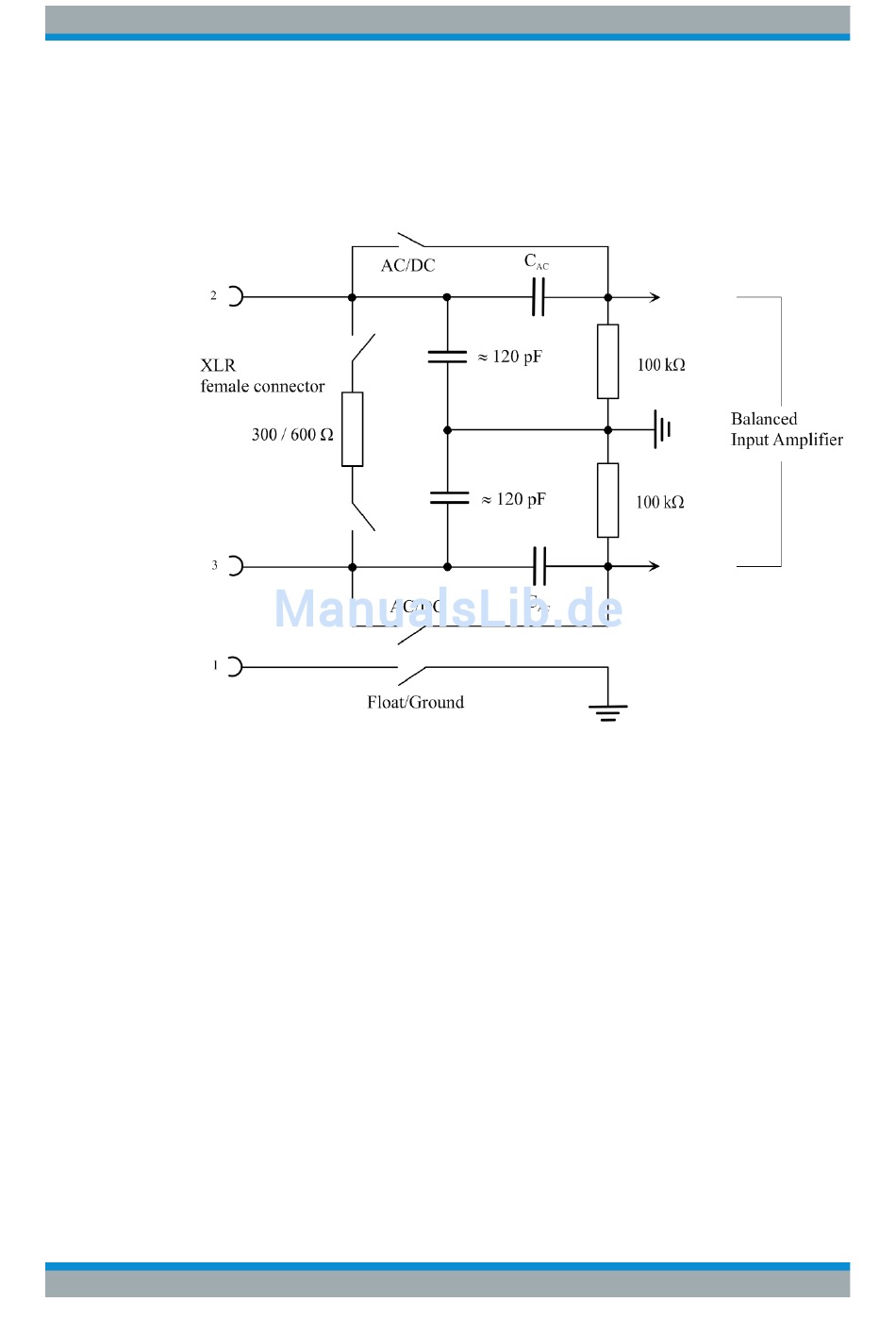

Bild 5-14: Symmetrischer Analyzer-Eingang
Die mit G1 und G2 bezeichneten Quellen geben die Generatoren 1 und 2 wieder,
wenn die Option R&S UPV-B3 (Second Generator) eingebaut ist. S1 und S2 repräsen-
tieren die Eingangsumschalter der beiden Analyzer-Eingänge. Damit kann der Analy-
zer wahlweise mit einem externen Signal gespeist oder eine interne Verbindung zum
R&S UPV-Generator hergestellt werden. Rout bezeichnet die Generator-Ausgangs-, Ri
die Analyzer-Eingangs-Widerstände. Die Kreise mit den Bezeichnungen A1 und A2
symbolisieren die R&S UPV-Analyzer.
