R&S UPV
●

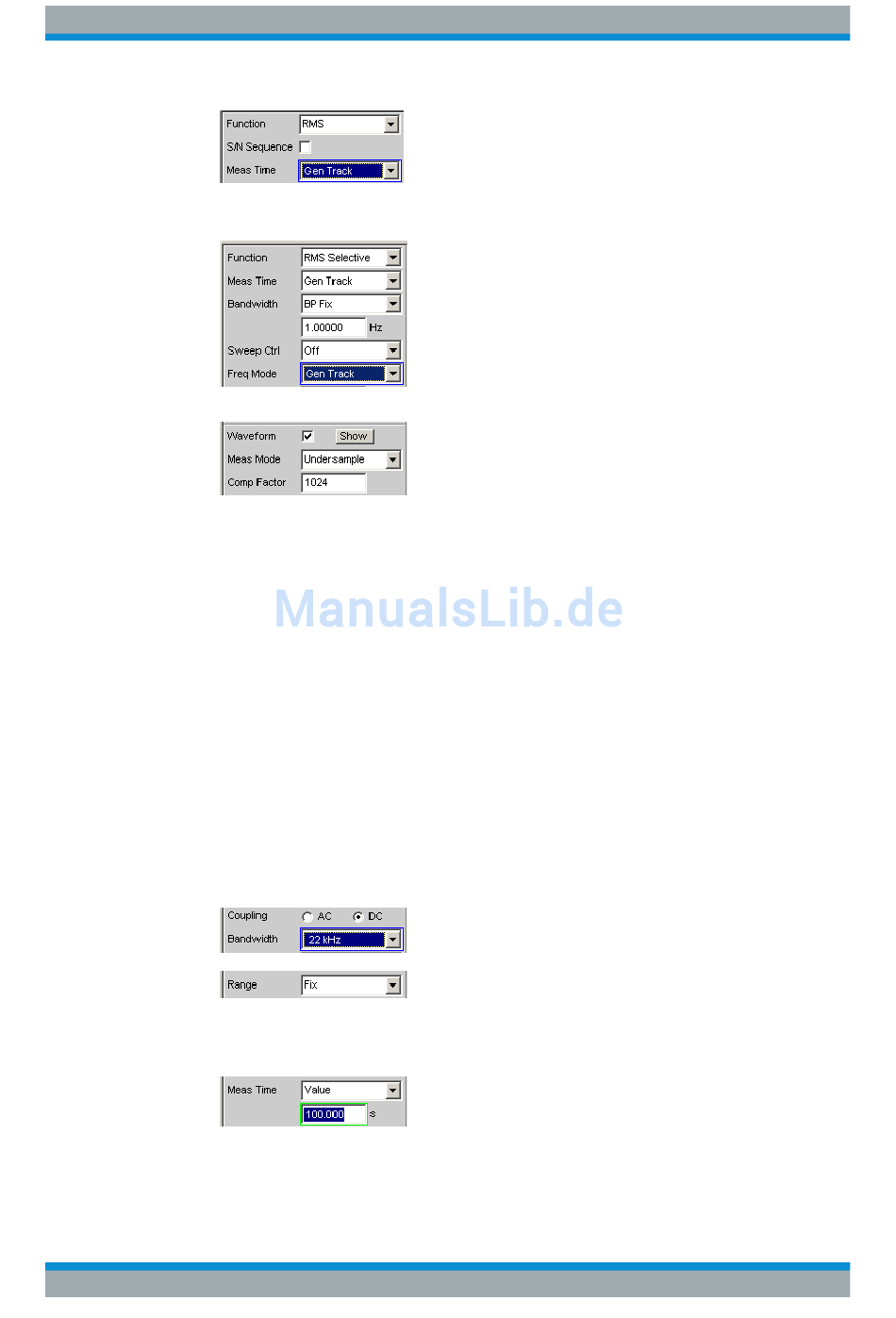

RMS-Messung (selektiv mit fester Bandbreite) mit fester Messzeit oder Generator-
Tracking bis hinunter zu Abtastrate / 48000 (begrenzt auf 1 Hz).
●
Waveform-Darstellung (empfohlene Betriebsart: Undersample)
●
Frequenzmessung ("Mess-Time" Precision nur mit Option R&S UPV-K6 und einge-
schalteter Undersample-FFT)
Bei installierter Option R&S UPV-K6 (Erweiterte Analysefunktionen) kann die Frequen-
zauflösung der FFT durch Unterabtastung erheblich gesteigert werden.
Es sind dann zusätzlich folgende Messungen möglich:
●
FFT in Betriebsart Undersample
●
Phasenmessung (nur bei eingeschalteter Undersample-FFT)
●
Level-Monitor-Messungen (nur bei eingeschalteter Undersample-FFT)
●
Input-Peak-Messung (nur bei eingeschalteter Undersample-FFT)
Zur Analyse von Infraschallsignalen sind die – für den akustischen Bereich optimierten
– automatischen Betriebsarten nicht brauchbar.
Es sind daher folgende Einschränkungen zu beachten:
●
"Analog-Analysator": Der Autoranger muss ausgeschaltet werden, die Eingangs-
Kopplung muss auf DC stehen, die Bandbreite sollte möglichst klein gewählt wer-
den.
●
"RMS-Messung": als Meas Time sind nur die Modi Gentrack und Value verwend-
bar; die längste Messzeit beträgt 100s, so dass Signale bis hinunter zu 10mHz
erfasst werden können.
Durch die "Unterabtastung" ist es möglich, extrem niederfrequente Signalanteile in der
FFT sichtbar zu machen und von DC zu unterscheiden. Bei der Unterabtastung kann
der Kompressionsfaktor entweder direkt eingegeben werden (wird automatisch auf die
Bedienhandbuch 1146.2084.31 ─ 13
Gerätefunktionen
Infraschall-Messungen
618
