R&S UPV Bedienungsanleitung Seite 514

®
R&S UPV
Bei Anlegen eines Rechtecks wird dieses durch die obere Messgrenze des gewählten
Analysators bandbegrenzt, wobei es zu Überschwingern bei den Flanken kommt
(Gibb'sches Phänomen). Diese werden bei der Spitzenbewertung mitgemessen, so
dass sich evtl. ein höherer Messwert als der Input-Peak ergeben kann. Insbesondere
können im Digitalbereich FS-Werte größer 1 gemessen werden.
Weitere Einstellungen siehe
Meas Mode
Wahl des Mess-Modus.

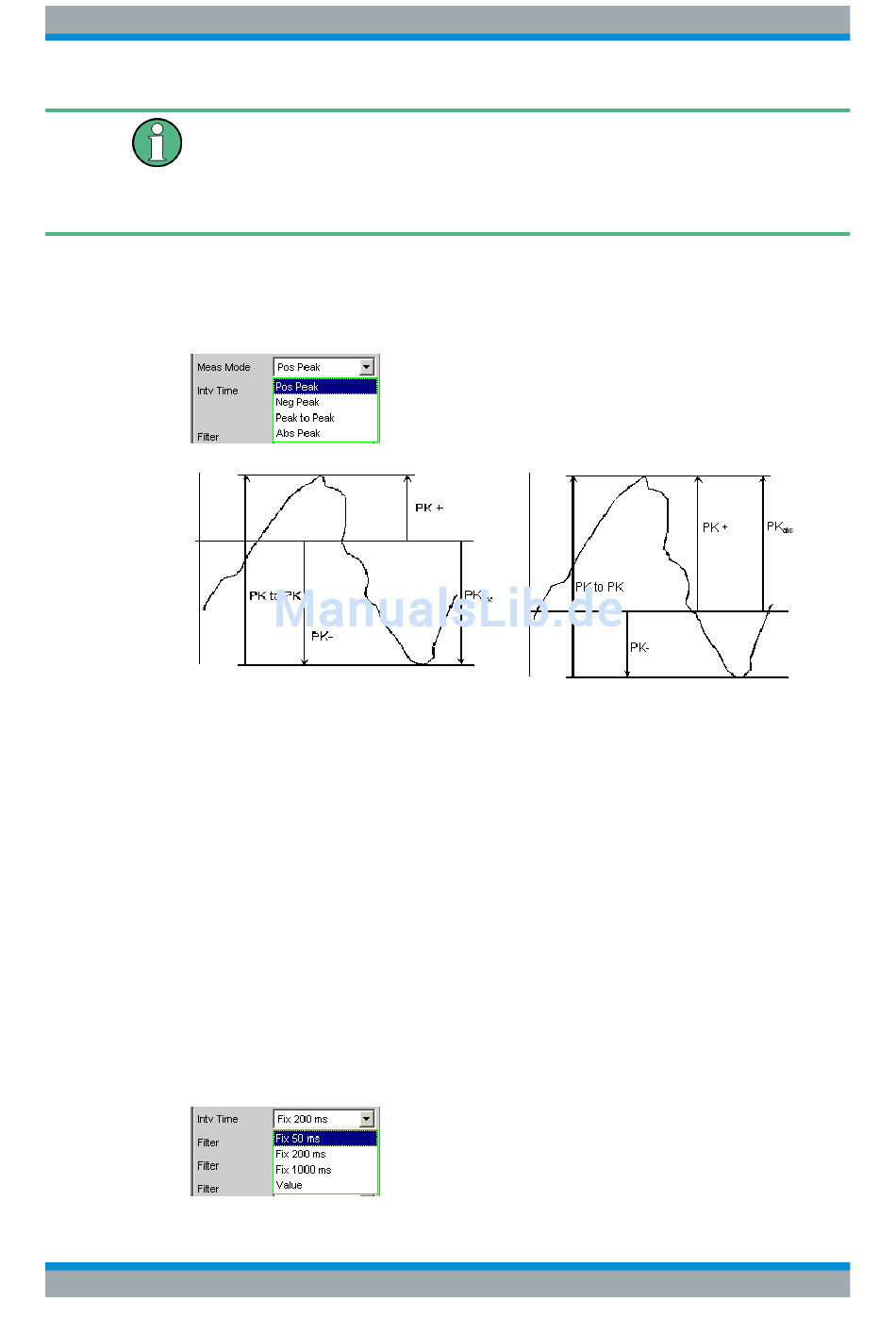

Ergebnis der Peak-Messung bei 2 Signalbeispielen abhängig vom gewählten Mess-
Mode.
"Pos Peak"
"Neg Peak"
"Peak to Peak" gemessen wird der Abstand vom höchsten zum niedrigsten Pegel
"Abs Peak"
Fernsteuerbefehl:
SENSe<n1>:FUNCtion:MMODe
Intv Time
Wahl des Messintervalls, innerhalb dessen die Peak-Suche erfolgt. Nach Ablauf der
Intervallzeit wird der Spitzenwertspeicher gelöscht und der nächste Spitzenwert
gesucht.
Bedienhandbuch 1146.2084.31 ─ 13
Kapitel 5.25,
gemessen wird der höchste positive Spannungswert.
gemessen wird der (betragsmäßig) höchste negative Spannungswert
(Spannung Spitze-Spitze)
gemessen wird der betragsmäßig höchste (positive oder negative)
Spannungswert
auf Seite 957
"Pegelmessungen", auf Seite 481.
Gerätefunktionen
Pegelmessungen
504
