R&S UPV
Frequency
Stellt die Frequenz des Rechtecksignals ein. Der Wertebereich hängt ab von der im
Generator Config Panel eingestellten analogen Bandbreite oder der digitalen Taktrate.
Fernsteuerbefehl:
SOURce:FREQuency<n2>
Voltage
Stellt den Pegel Effektivwert des Rechtecksignals ein. Der Maximalwert hängt vom ein-
gestellten DC-Offset ab. Im Analoggenerator hängt die maximale Gesamtspannung
zusätzlich von den Einstellungen Output Type und Max Voltage im Generator Config
Panel ab.
Fernsteuerbefehl:
SOURce:VOLTage<n2>
DC Offset
Dem Generatorsignal wird ein Gleichspannungsoffset überlagert. Dieser verringert die
maximal mögliche Wechselspannung. Die Tick-Box schaltet diese Funktion ein oder
aus. Der eingestellte Wert der Offsetspannung wird immer angezeigt.
Im Analoggenerator ist bei Erzeugung des Rechtecksignals im Zeitbereich kein DC-
Offset möglich, die Einstellzeile ist ausgeblendet.
Fernsteuerbefehl:
SOURce:VOLTage:OFFSet<n3>:STATe
SOURce:VOLTage:OFFSet<n3>

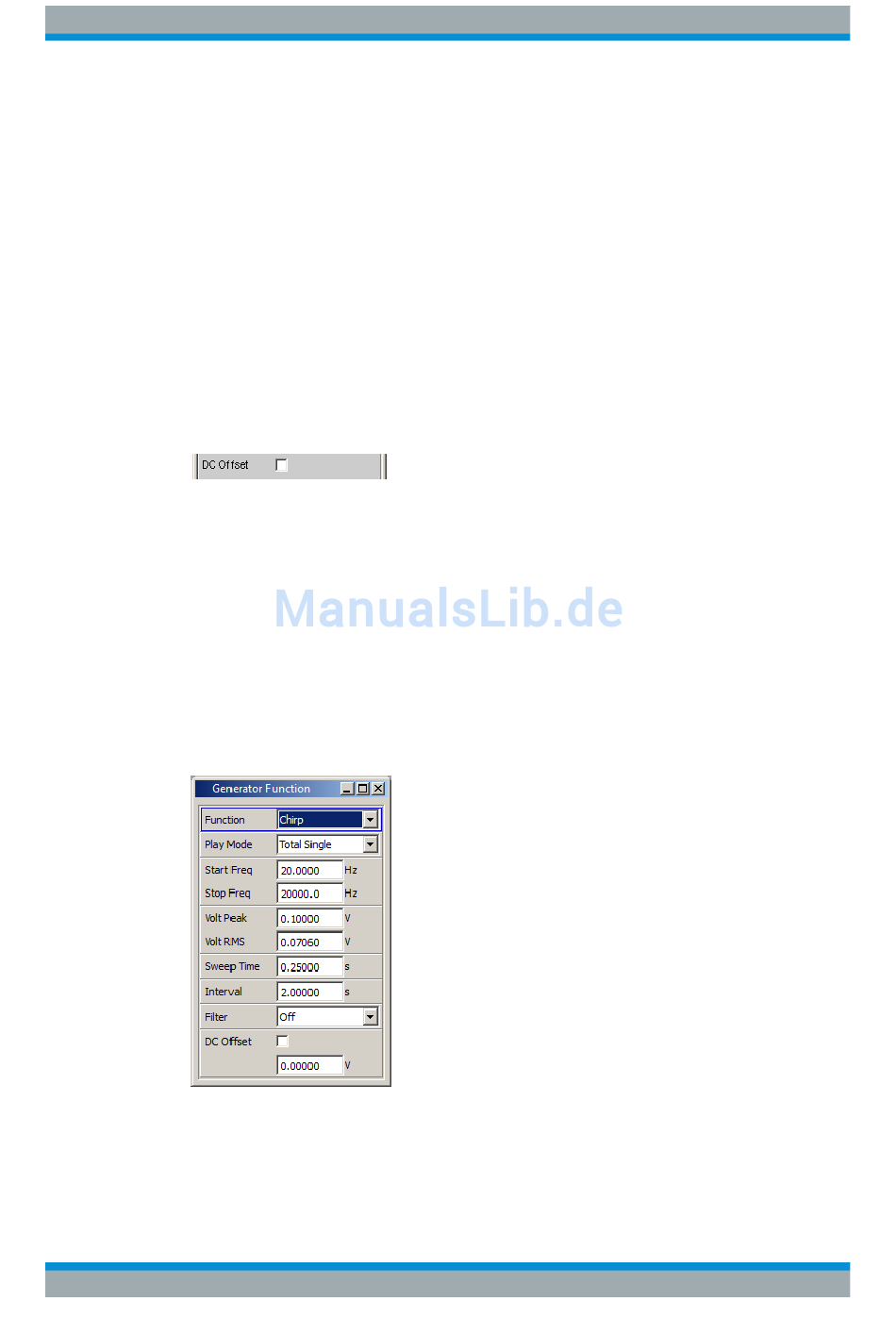

5.6.17 Chirp

Der Generator erzeugt einen logarithmischen Sinus-Sweep, also ein Signal, dessen
Frequenz sich mit jedem Sample zeitlich ändert. Die Verwendung dieses Signales ist
Voraussetzung für die Chirp Based Messung
auf Seite 587).
Bedienhandbuch 1146.2084.31 ─ 13
auf Seite 894
auf Seite 896
auf Seite 897
auf Seite 897
(Kapitel 5.34, "Chirp Based
Gerätefunktionen
Generatorsignale
Messung",
351
