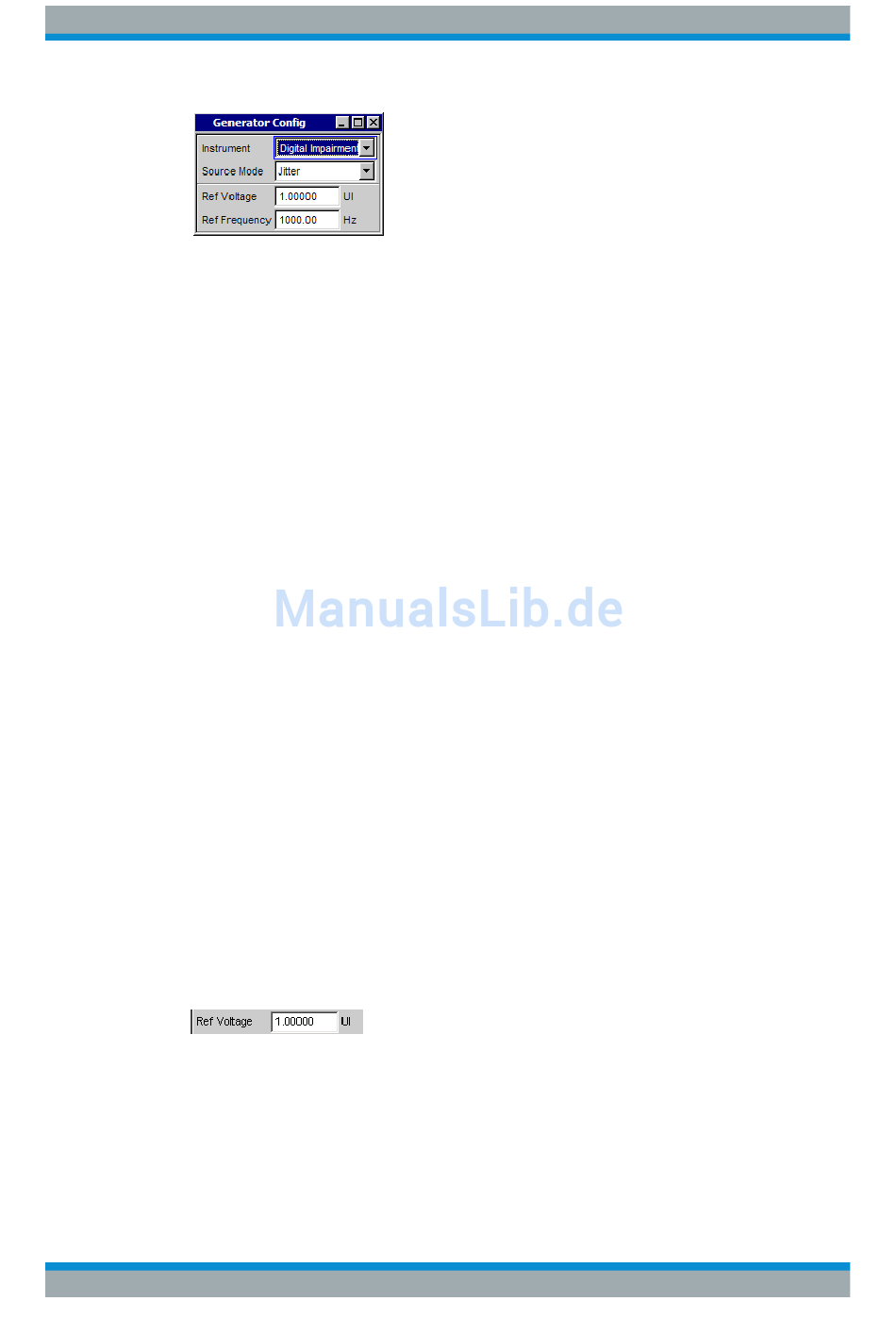

Dieses Panel dient dazu, das digitale Impairmentsignal - Jitter oder Common-Mode -
auszuwählen, das dem Ausgangssignal des Digital-Audio-Generators hinzugefügt wer-
den kann. Die Parameter des Signals werden im Generator Function Panel eingestellt.
Die Impairments werden im Digital Audio Generator Config Panel ein- bzw. ausge-
schaltet.
Source Mode
Legt fest, ob Jitter oder ein Common-Mode Signal erzeugt wird.
"Jitter"
"Common"
Fernsteuerbefehl:
SOURce:SRCMode
Ref Voltage
Bezugswert für die relativen Amplitudeneinheiten.
Die Einheit des Referenzwertes entspricht dem gewählten Source Mode (z. B. UI im
Source Mode Jitter).
Bei Änderung dieses Referenzwertes ändern sich auch alle referenzwertbezogenen
Amplitudeneinstellungen.
Fernsteuerbefehl:
SOURce:VOLTage:REFerence
Ref Frequency
Bezugswert für die relativen Frequenzeinheiten.
Bedienhandbuch 1146.2084.31 ─ 13
Ein jitterbehaftetes Digital-Audio-Signal für Tests an Digital-Audio-
Receivern kann erzeugt werden.
Die Größe der Jitter- und Delay-Störung wird üblicherweise in UI
(Unit Intervall) angegeben. Ein UI ist definiert als die kleinste Puls-
weite des Digital-Audio-Signals (Augenweite) und ist unabhängig von
der gewählten Abtastrate. Ein UI entspricht der Taktperiode, mit der
das Digitalsignal getaktet wird (sog. Biphase clock). Bei digitalen
Audiosignalen entspricht ein UI dem 128. Teil der Abtastperiode; bei
48 kHz beträgt ein UI ca. 163 ns.
Ein Digital-Audio-Signal mit Überlagerung eines Common-Mode-Sig-
nals am BAL-Ausgang kann erzeugt werden.
Als Leitungen für die Digital-Audio-Signalverbindungen werden auch
symmetrisch ausgeführte Kabel verwendet. Eingekoppelte Störungen
z.B. von Masseschleifen treten dabei als Gleichtaktspannung an den
Schnittstellen auf.
