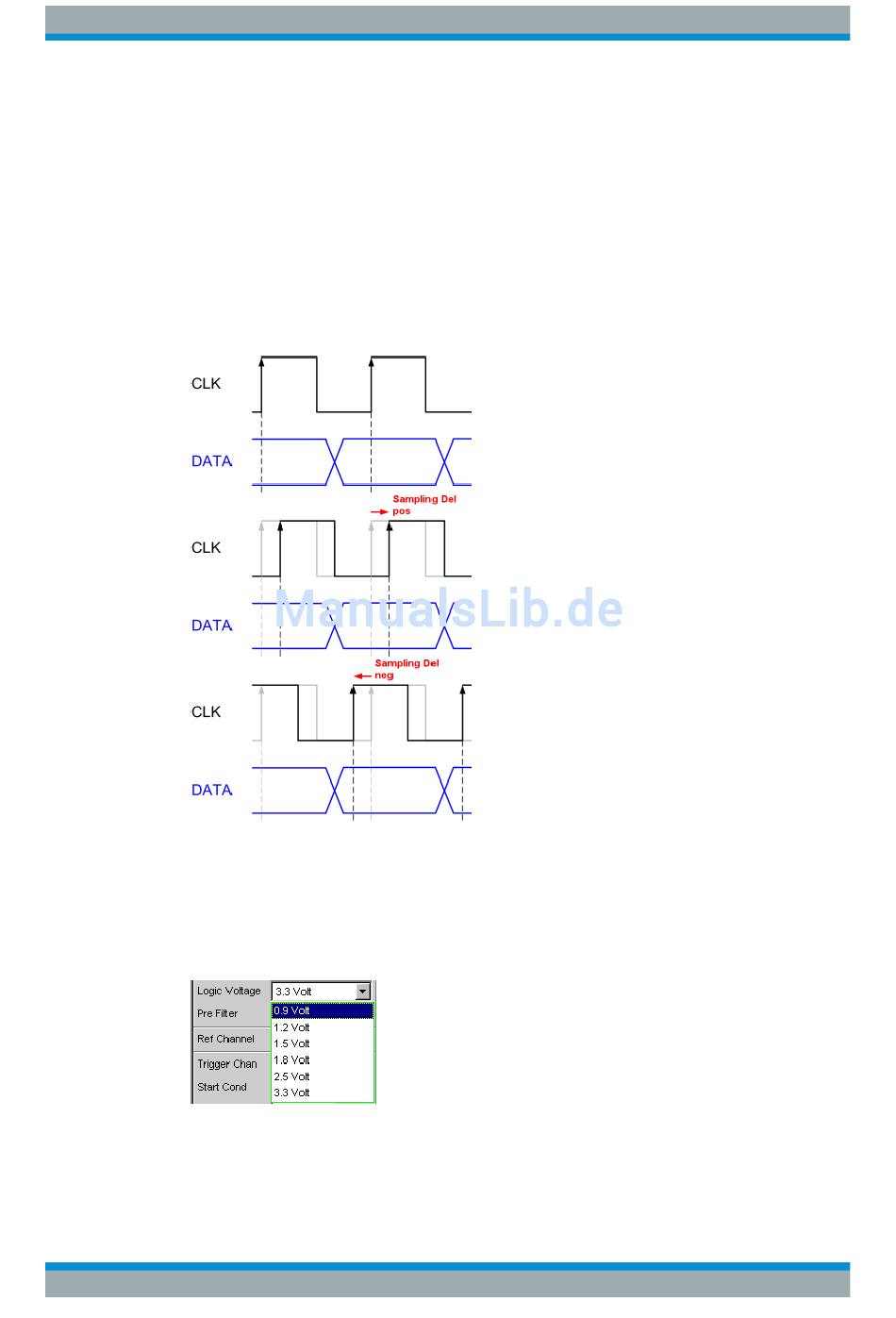

Sampling Del
Zum Ausgleich von Verzögerungen seitens des Messobjektes in Bezug auf die Lage
von Takt zu Daten verfügt der Bitstream Analyzer über einstellbare Delays.
Ein positiver Wert führt zu einer Verzögerung des Abtastzeitpunktes gegenüber dem
gewählten Alignment. Der TCO (Time Clock to Output) eines Messobjektes kann so
kompensiert werden. Die nacheilenden Daten werden später abgetastet.
Ein negativer Wert führt zum Voreilen des Abtastzeitpunktes gegenüber dem gewähl-
ten Alignment. Eine Verzögerung des Taktes gegenüber der Daten kann so kompen-
siert werden. Die voreilenden Daten werden früher abgetastet.
Wertebereich: -9.324 ... +9.324 ns
Fernsteuerbefehl:
INPut<n1>:SDELay
Logic Voltage
Einstellung der I/O-Spannung des Analyzers. Ein- oder Umstellen des Spannungspe-
gels veranlasst ein Neuladen der Probe.
"0.9 Volt"
"1.2 Volt"
"1.5 Volt"
Bedienhandbuch 1146.2084.31 ─ 13
auf Seite 927
I/O-Spannung 0.9 Volt CMOS
I/O-Spannung 1.2 Volt CMOS
I/O-Spannung 1.5 Volt CMOS
