R&S UPV

4.7.3 Wechsel von Funktionen

Für den Wechsel von Funktionen (z.B. von einer RMS-Messung zu einer THD-Mes-
sung oder von der Generierung eines Sinus- zu einem Multiton-Signal) gilt das gleiche
wie für den Wechsel eines Instruments:
Für jede Messfunktion bzw. Generatorfunktion existiert ein eigener Datensatz. Beim
Wechsel zu einer anderen Funktion wird dieser Datensatz gespeichert, bei der Rück-
kehr in eine andere Funktion stehen damit die vorherigen Einstellungen wieder zur
Verfügung.
Der Datensatz für jede Funktion ist unterschiedlich aufgebaut und unterscheidet sich in
folgenden Punkten:
●
Auswahl der Einstellzeilen / Parameter
Beispiel: Bei der RMS-Messung werden verschiedene Messzeiten angeboten, bei
der FFT-Analyse gibt es dies nicht.
●
Zulässiger Wertebereich von Parametern
Beispiel: Für Intermodulations-Testsignale sind andere Frequenzen einstellbar wie
für Sinus-Signale.
●
Verwendete Einheiten
Beispiel: THD-Messungen und Pegelmessungen werden in unterschiedlichen Ein-
heiten angegeben.
Generell gilt: Alle Einstellungen für die anderen Funktionen, wie z.B. Filtereinstellun-
gen, etc. bleiben mit den Funktionseinstellungen im Hintergrund erhalten und werden
bei erneutem Aufruf dieser Funktion wieder am Panel dargestellt und im Gerät einge-
stellt.

4.7.4 Ausblenden von Einstellzeilen

Grundsätzlich wird beim R&S UPV immer versucht, die Panels so kurz wie möglich zu
halten. Daher werden nicht benötigte Zeilen weggeblendet.

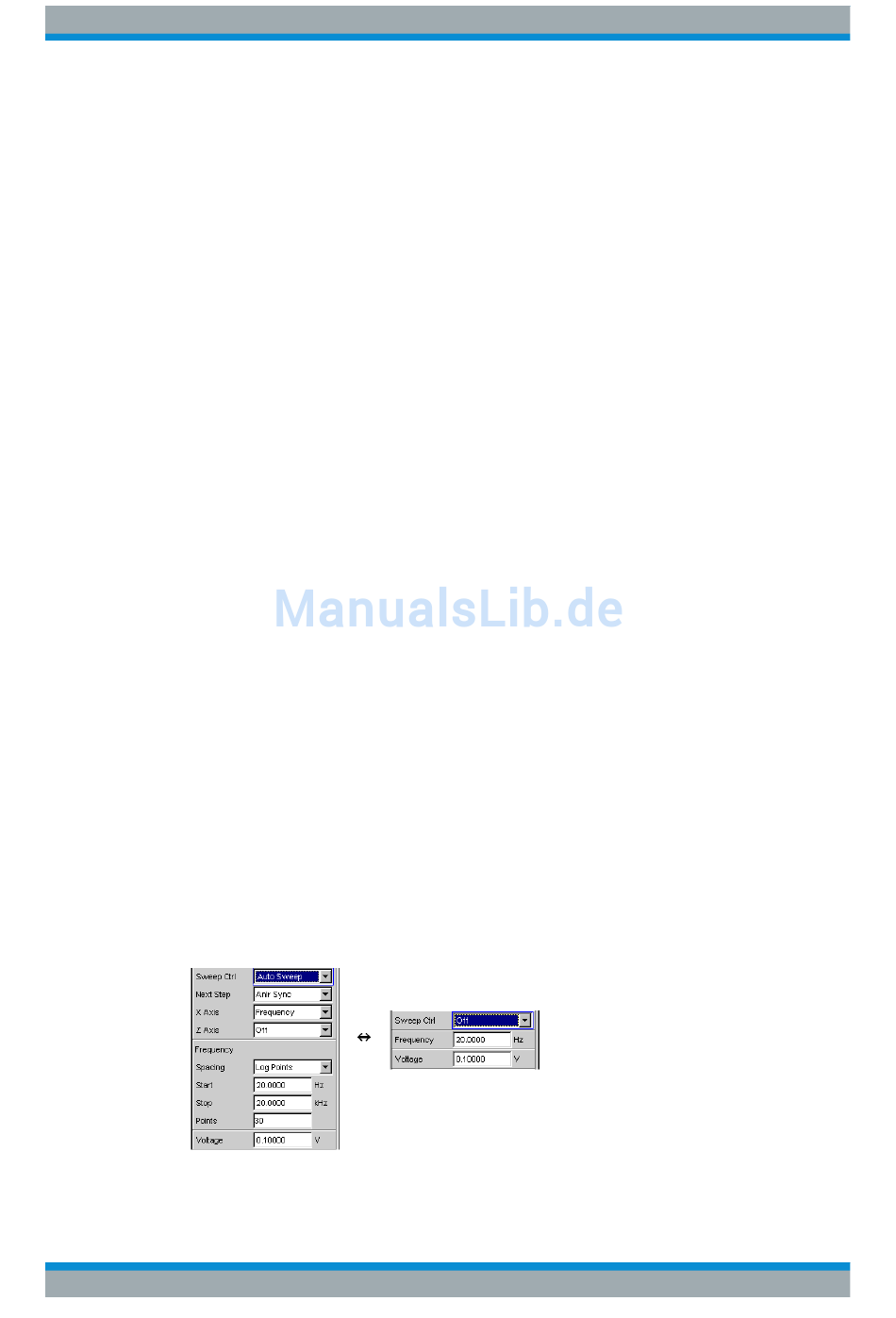

Das folgende Beispiel verdeutlicht dies: Sobald im Panel "Generator Function" im
Menüpunkt"Sweep Ctrl" ein "Auto Sweep" gewählt wird, werden alle zur Einstellung
des Sweeps notwendigen Zeilen am Panel angezeigt (mit den beim letzten Sweep ein-
gestellten Parametern). Wird der Sweep abgeschaltet, so werden auch alle Sweep-
Einstellzeilen weggeblendet. Der Anwender erhält ein kürzeres Panel und wird von
gerade nicht benötigten Einstellzeilen entlastet.
Bedienhandbuch 1146.2084.31 ─ 13
Manuelle Bedienung
Einstellungen in den Panels
170
