5.43.3 Generatorfilter

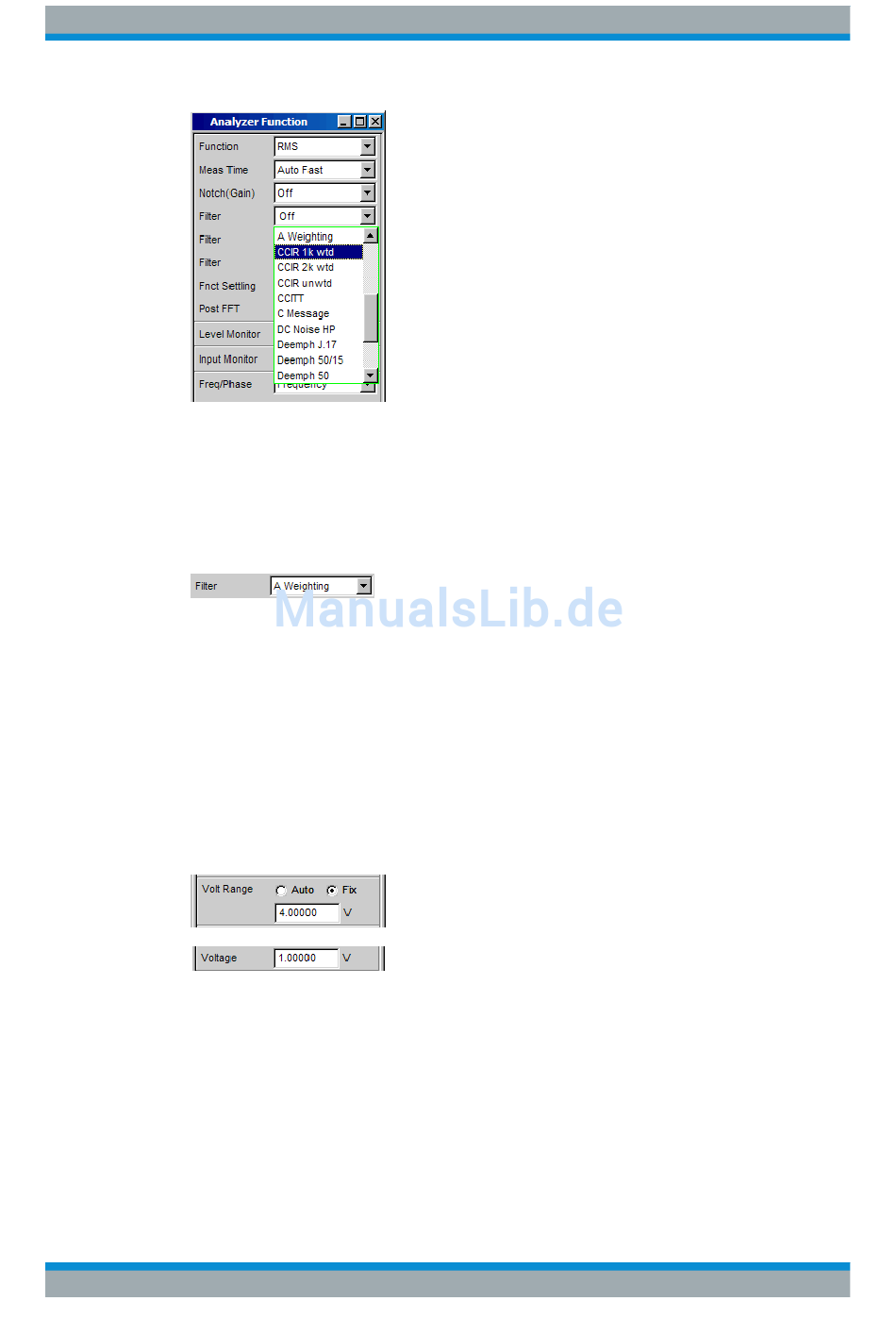

Die meisten der Generatorsignale können im Zeitbereich gefiltert werden. Im Function-
Panel des Generators kann eines der im Filterpanel frei definierbaren Filter, ein Bewer-
tungsfilter oder einer der Hoch- und Tiefpässe gewählt werden.
Fernsteuerbefehl:
Wenn ein Filter mit Verstärkung (z.B. das Bewertungsfilter CCIR 1k wtd) benutzt wird,
muss der Generatorpegel so gewählt werden, dass durch die maximale Verstärkung
des Filters keine Übersteuerung auftreten kann.
Im Analoggenerator:
Im Generator Config Panel den Voltage Range auf Fix stellen und im Generator Func-
tion Panel den Pegel so niedrig einstellen, dass der verstärkte Pegel immer kleiner als
der gewählte Voltage Range Fix bleibt.
Beispiel:
Hier ist eine maximale Verstärkung des Filters von 4 (12 dB) zulässig.
Im Digitalgenerator:
Den Pegel so klein wählen, dass der Pegel plus maximale Verstärkung des Filters klei-
ner als Full Scale bleibt.
Sowohl im Analog- als auch im Digitalgenerator ist ein eventuell eingestellter DC-Off-
set bei der Wahl des Pegels ebenfalls zu berücksichtigen.
