Das Grafik-Subsystem Bargraph hat eine nicht maßstäbliche X-Achse, die nicht ange-
zeigt wird und somit nicht beeinflussbar ist.

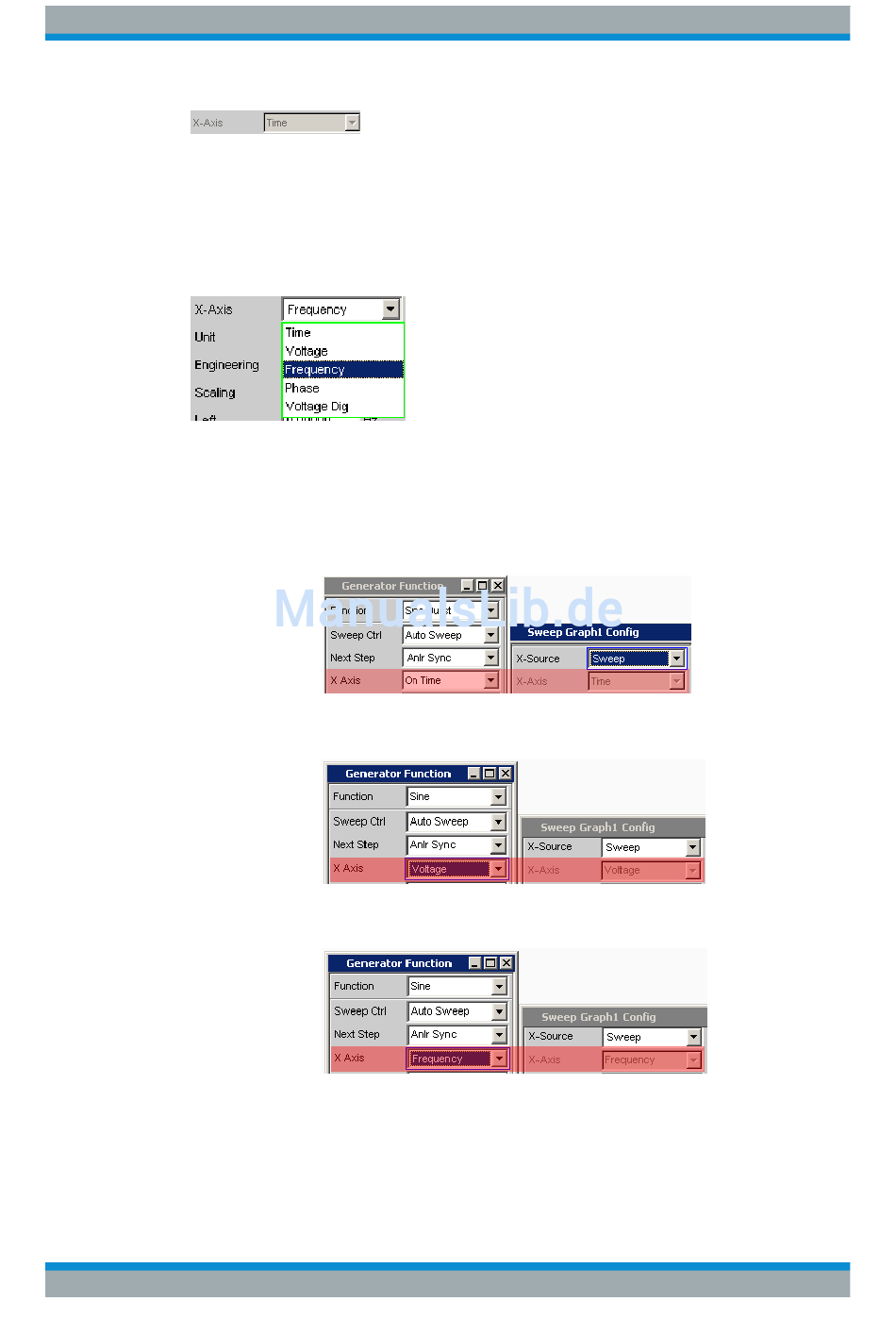

Anders hingegen für das Grafik-Subsystem Sweep Graph1 ... 4. Hier wird die Funktio-
nalität dieser Einstellzeile von der darüberliegeden Einstellzeile "X-Source" (siehe
dort), bestimmt, die ausschließlich im Display-Konfigurationspanel Sweep Graph1 ... 4
angeboten wird sowie der Sweepeinstellung des Generators.
Siehe
Verfügbar in den Grafik-Subsystemen
Sweep, FFT, Waveform, PESQ/POLQA, Impulse Response
"Time"
"Voltage"
"Frequency"
Bedienhandbuch 1146.2084.31 ─ 13
Kapitel 5.50.3, "Einstellzeilen des
Abhängig von der aktuellen Sweepeinstellung wird die Belegung der
X-Achse als Zeitachse angezeigt.
Abhängig von der aktuellen Sweepeinstellung wird die Belegung der
X-Achse als analoge Pegelachse angezeigt.
Abhängig von der aktuellen Sweepeinstellung wird die Belegung der
X-Achse als Frequenzachse angezeigt.
Kurven-, Spektrum- und Balkendarstellung
Bedienpanels", auf Seite 693.
