Beispiel:
Die Samplingrate der Eingangsdaten unterscheidet sich um Faktor 3. Das bedeutet,
dass innerhalb eines Frames stets 3 Samples des Kanals mit der höheren Abtastrate
sowie lediglich 1 Sample des Kanals mit der niedrigeren Samplingfrequenz enthalten
sind. Das Sample des Kanals mit der niedrigeren Datenrate befindet sich in Slot 1 auf
Leitung 1 während sich die Samples des Kanals mit der höheren in den Slots 2, 3 und
4 derselben Datenleitung befinden.
Fernsteuerbefehl:
INPut<n1>:RATio

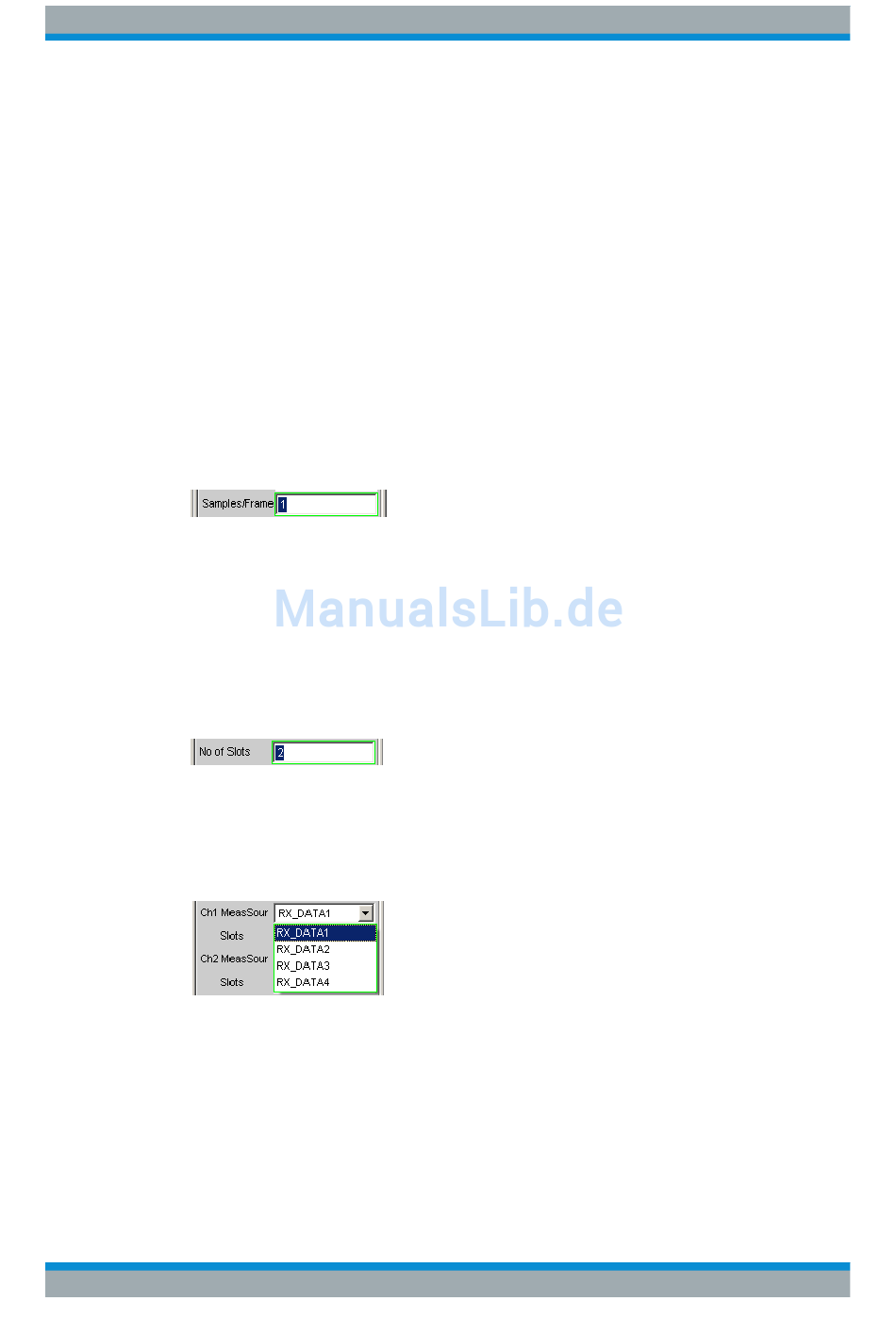

Samples/Frame
Legt die Anzahl der Samples pro Frame fest.
Der Parameter bestimmt gleichzeitig die minimal einstellbare Abtastrate gemäß der
Beziehung: fs_min = 843.75 Hz * Samples/Frame
Wertebereich: 1 ... 32
Fernsteuerbefehl:
INPut<n1>:SPFRame
No of Slots
Legt die Anzahl der Slots in einem Frame fest.
Wertebereich: 1 ... 256
No_of_Slots * Slot_Length <= 2048
Slot_Length * No_of_Slots * Sample_Freq <= 55.926 MHz
Fernsteuerbefehl:
INPut<n1>:NOSLots
Ch1 MeasSour
Auswahl der Eingangsdatenleitung für den Messkanal 1.
"RX_DATA1"
"RX_DATA2"
"RX_DATA3"
"RX_DATA4"
Fernsteuerbefehl:
INPut<n1>:MCHSource<n2>
Bedienhandbuch 1146.2084.31 ─ 13
auf Seite 927
auf Seite 928
auf Seite 927
Messkanal 1 wertet Datenleitung RX_DATA1 aus.
Messkanal 1 wertet Datenleitung RX_DATA2 aus.
Messkanal 1 wertet Datenleitung RX_DATA3 aus.
Messkanal 1 wertet Datenleitung RX_DATA4 aus.
auf Seite 926
USI Dual Channel Analyzer konfigurieren
