R&S UPV

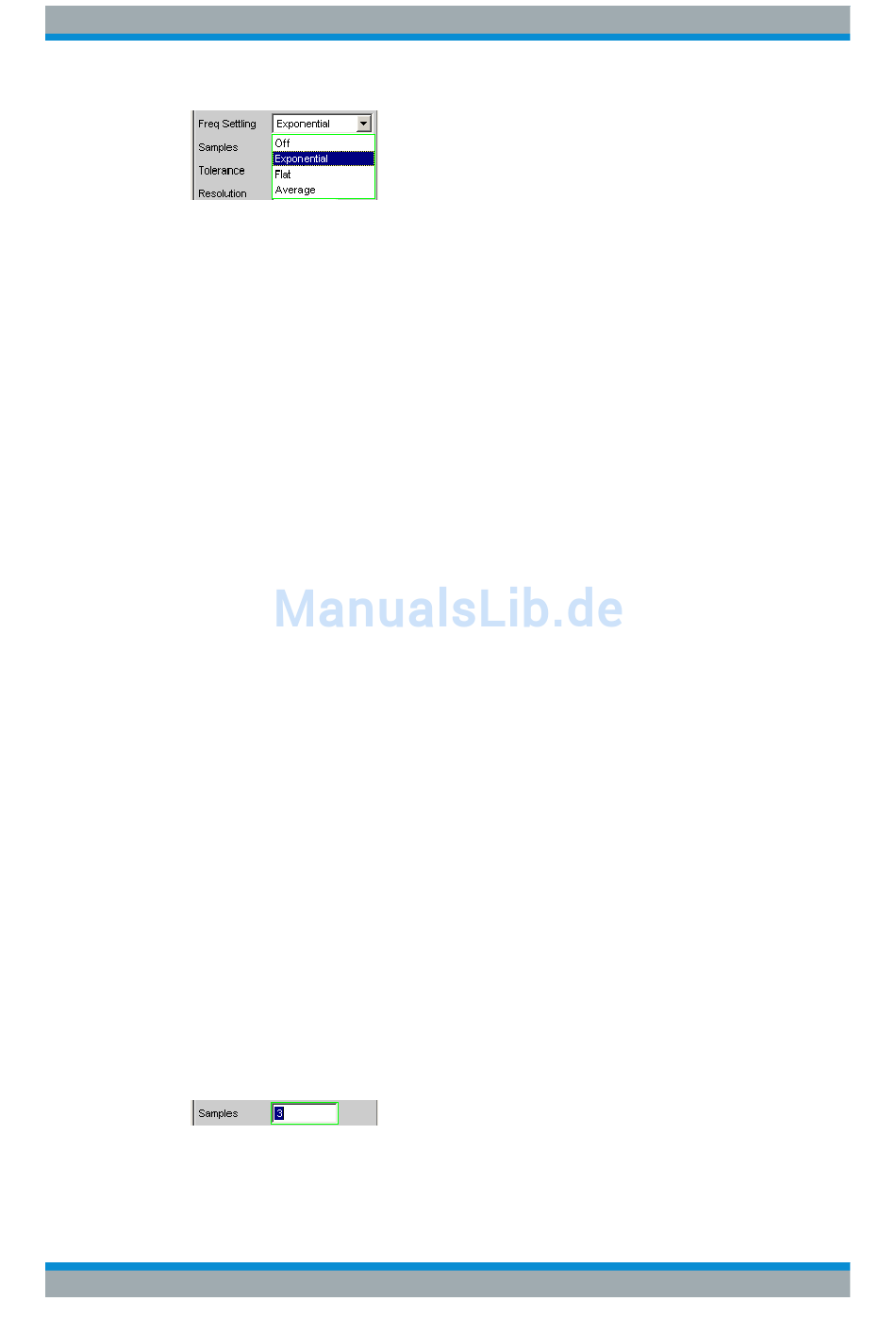

Das Frequenzergebnis wird erst dann, gültig, wenn die gewählte Settling-Bedingung
erfüllt ist.
Unabhängig von der gewählten Einheit wird für das Settlingverfahren immer Hz
zugrundegelegt
Hinweis: Ein Settling auf die Abtastrate (Digital-Analysatoren) wird nicht durchgeführt.
Auch wenn als Frequenzmessung Samplefreq gewählt ist, erfolgt das Frequenzsettling
auf die Signalfrequenz.
"Off"
"Exponential"
"Flat"
"Average"
Fernsteuerbefehl:
SENSe<n1>:FUNCtion:SETTling:MODE
Samples
Dieser Wert bezeichnet die Anzahl der vom Settling-Algorithmus erfassten Messwerte,
d.h. gibt an, wieviele Frequenzmesswerte zum Settling bzw. zur Mittelung herangezo-
gen werden.
Bedienhandbuch 1146.2084.31 ─ 13
Das Frequenz-Settling ist ausgeschaltet. Keine Verlängerung der
Gesamtmesszeit, da nur einmal gemessen wird.
Empfohlen, wenn die Signallaufzeit im "DUT"
●
vernachlässigt werden kann,
●
bekannt ist und über ein festes Delay berücksichtig wird.
Das Frequenz-Settling ist eingeschaltet und erfolgt nach dem Expo-
nentialverfahren. Da mehrere Messungen durchgeführt werden müs-
sen, verlängert sich die Gesamtmesszeit gegenüber dem ausge-
schalteten Settling.
Da die Frequenz eines DUT nicht exponentiell einschwingt, sondern
– bei Frequenzänderung – i.d.R. nur maximal einen ungültigen Zwi-
schenwert liefert, ist dieser Settling-Modus meist nicht praxisgerecht.
Stattdessen sollte mit dem Flat-Algorithmus und verringerter Sample-
Zahl gearbeitet werden.
Das Frequenz-Settling ist eingeschaltet und erfolgt nach dem Flat-
Verfahren.
Empfohlen, wenn sichergestellt werden soll, dass mehrere aufeinan-
derfolgende Messungen eingeschwungen sind.
Es erfolgt eine arithmetische Mittelwertbildung über eine wählbare
Anzahl aufeinanderfolgender Frequenzmesswerte.
Empfohlen, um Messwertschwankungen auszugleichen. Zusätzlich
sollte – wenn möglich – die Signallaufzeit des DUT über das Start
Condition-Delay berücksichtigt werden.
auf Seite 982
Gerätefunktionen
Settling-Verfahren
