R&S UPV

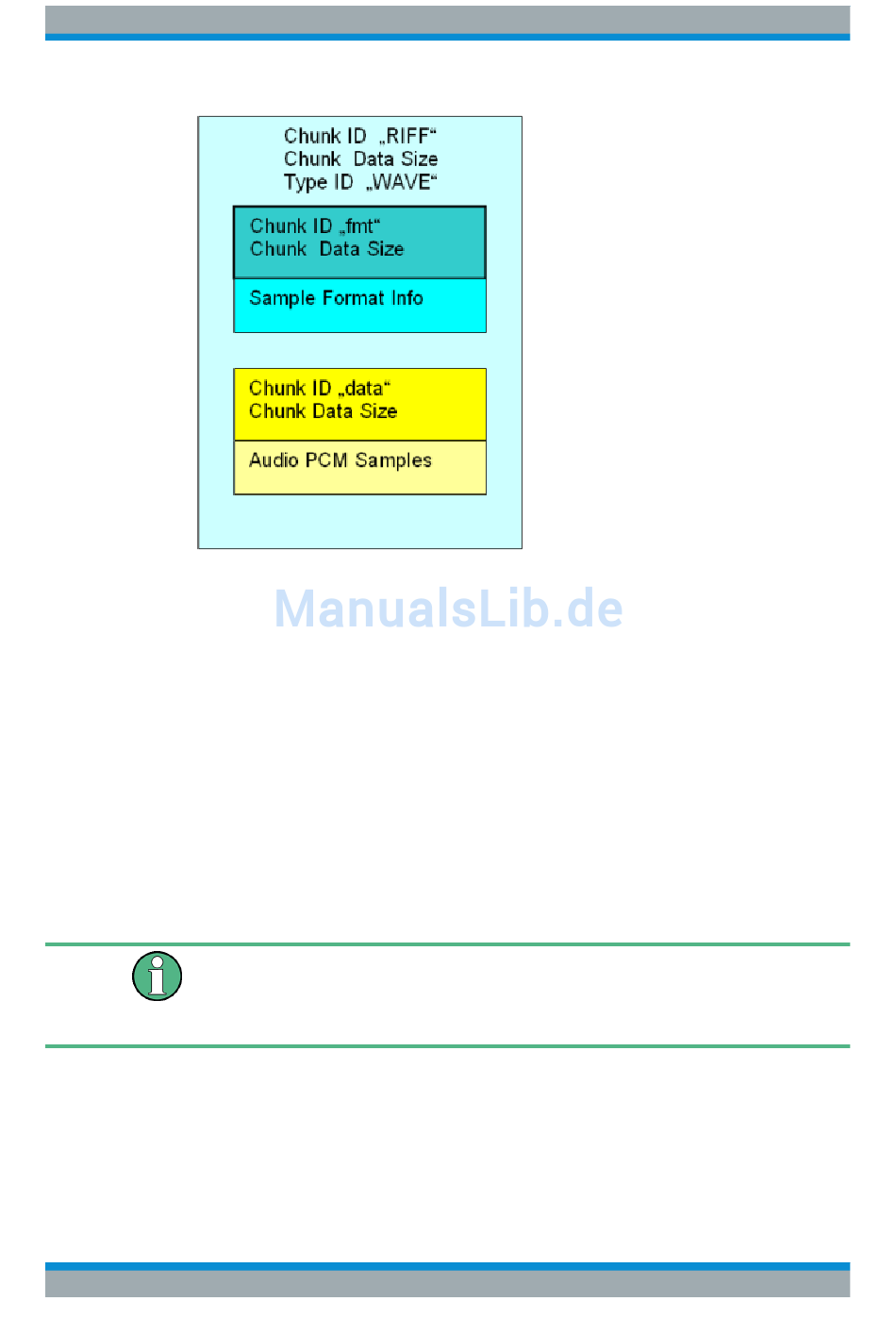

Die Aufzeichnung erfolgt abhängig von der Wortbreite im Standard- oder Extended-
WAV-Format. Das Extended-Fomat (mit 32-Bit-Integer) ist erforderlich bei Analogsig-
nalen sowie bei mehr als 16 Audiobits im Digital-Analysator. Der R&S UPV ermittelt
automatisch das kleinstmögliche Format sowie sämtliche Header-Einträge auf Grund
von Abtastrate bzw. Bandbreite, Anzahl der Kanäle (Mono oder Stereo) und Wortbreite
(Anzahl der Audiobits).
Eine zweikanalige Aufnahme erfolgt im Stereo-Format; ist nur ein Kanal eingeschaltet,
wird automatisch auf ein passendes Monoformat umgeschaltet.
Die Wiedergabe und Offline-Messung kann unabhängig von der Aufnahme mit jeder
Wortbreite erfolgen. Bei größerer Wortbreite werden nicht vorhandene Audiobits mit 0
gefüllt, bei kleinerer Wortbreite nicht verwendete Audiobits gerundet. So können aufge-
zeichnete (Analog- oder Digital-) Signale über eine der optionalen Digitalschnittstellen
(z.B. I²S) mit geringerer Wortbreite abgespielt und gemessen werden, um den Einfluss
unterschiedlicher Wortbreiten zu untersuchen. Bei Stereo-Aufnahmen können die bei-
den Kanäle auch einzeln (Mono) wiedergegeben und untersucht werden.
Um zweikanalig aufgenommene Analogsignale als Stereo-Signal wiederzugeben,
muss entweder die Option R&S UPV-B3 oder eine Digital-Option installiert sein.
Ansonsten müssen die beiden Kanäle sequentiell wiedergegeben und untersucht wer-
den.
Die bei der Aufnahme eingestellte Abtastrate sollte auch bei der Wiedergabe verwen-
det werden. Im Analog-Analysator und –Generator bestimmt die eingestellte Band-
breite implizit die Abtastrate:
●
Bandbreite 22 kHz: Aufzeichnung / Wiedergabe mit 48 kHz Abtastrate
●
Bandbreite 40 kHz: Aufzeichnung / Wiedergabe mit 96 kHz Abtastrate
