R&S UPV
"aktiviert"
Fernsteuerbefehl:
SENSe<n1>:FUNCtion:FFT:USAMple
Bedienhandbuch 1146.2084.31 ─ 13
Unterabtastung eingeschaltet; FFT-Analyse erfolgt mit reduzierter
Bandbreite, aber höherer Frequenzauflösung.

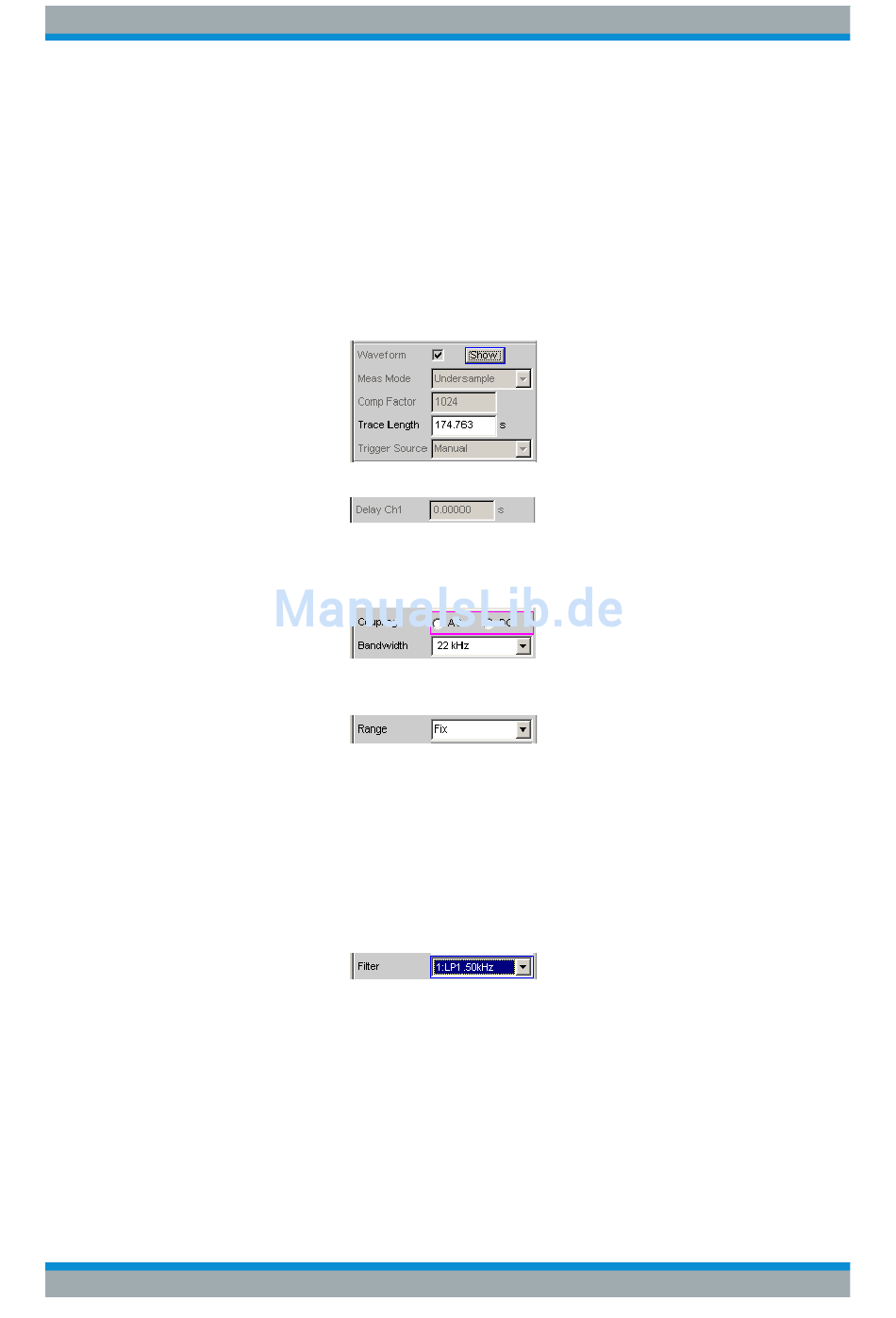

Es erscheinen die oben dargestellten Einstellzeilen.
Bei eingeschalteter Undersample-FFT sind einige Geräteeinstellun-
gen fest vorgegeben und können vom Benutzer nicht geändert wer-
den:
●
Der Waveform-Monitor wird aktiviert und fest eingestellt. Der FFT-
Kompressionsfaktor wird in den Waveform-Kompressionsfaktor
kopiert. Die Trace Length kann zwar vom Benutzer eingegeben
werden, wird aber nach unten auf die FFT-Messzeit begrenzt.
●
Die FFT-Laufzeit-Kompensation wird deaktiviert
Darüber hinaus gelten folgende "Empfehlungen":
●
Der Analog-Analysator sollte auf DC-Kopplung und kleinste Band-
breite gestellt werden
●
Der Autoranger im Analog-Analysator sollte (für beide Kanäle)
deaktiviert werden.
●
Ist mit Signalanteilen außerhalb der gewählten FFT-Bandbreite zu
rechnen, dann müssen diese mit Hilfe eines digitalen Tiefpassfil-
ters ausgeblendet werden, um die Messung nicht zu verfälschen.
Dieses Filter kann als Funktions- oder Pre-Filter eingeschaltet
werden. Seine Grenzfrequenz sollte kleiner oder gleich der
gewählten FFT-Bandbreite sein.
Wird der Undersampling-Faktor "Comp Factor" oder der "Span"
verändert, wird mit einer Warnung auf die Notwendigkeit dieses
Tiefpassfilters hingewiesen.
Hinweis: Eine lückenlose Messwertverarbeitung über einen längeren
Zeitraum ist nur bis 96 kHz Abtastrate bzw. 40 kHz analoger Band-
breite garantiert. Ist die Abtastrate bzw. Bandbreite zu hoch, dann
wird die Messung mit einer entsprechenden Fehlermeldung abgebro-
chen. In diesem Fall muss ggf. die Anzahl der verwendeten Analysa-
tor-Filter reduziert werden.
auf Seite 968
Gerätefunktionen
FFT-Analyse
557
