R&S UPV Bedienungsanleitung Seite 302

®
R&S UPV
Fernsteuerbefehl:
OUTPut:MCLock:JITFrequency

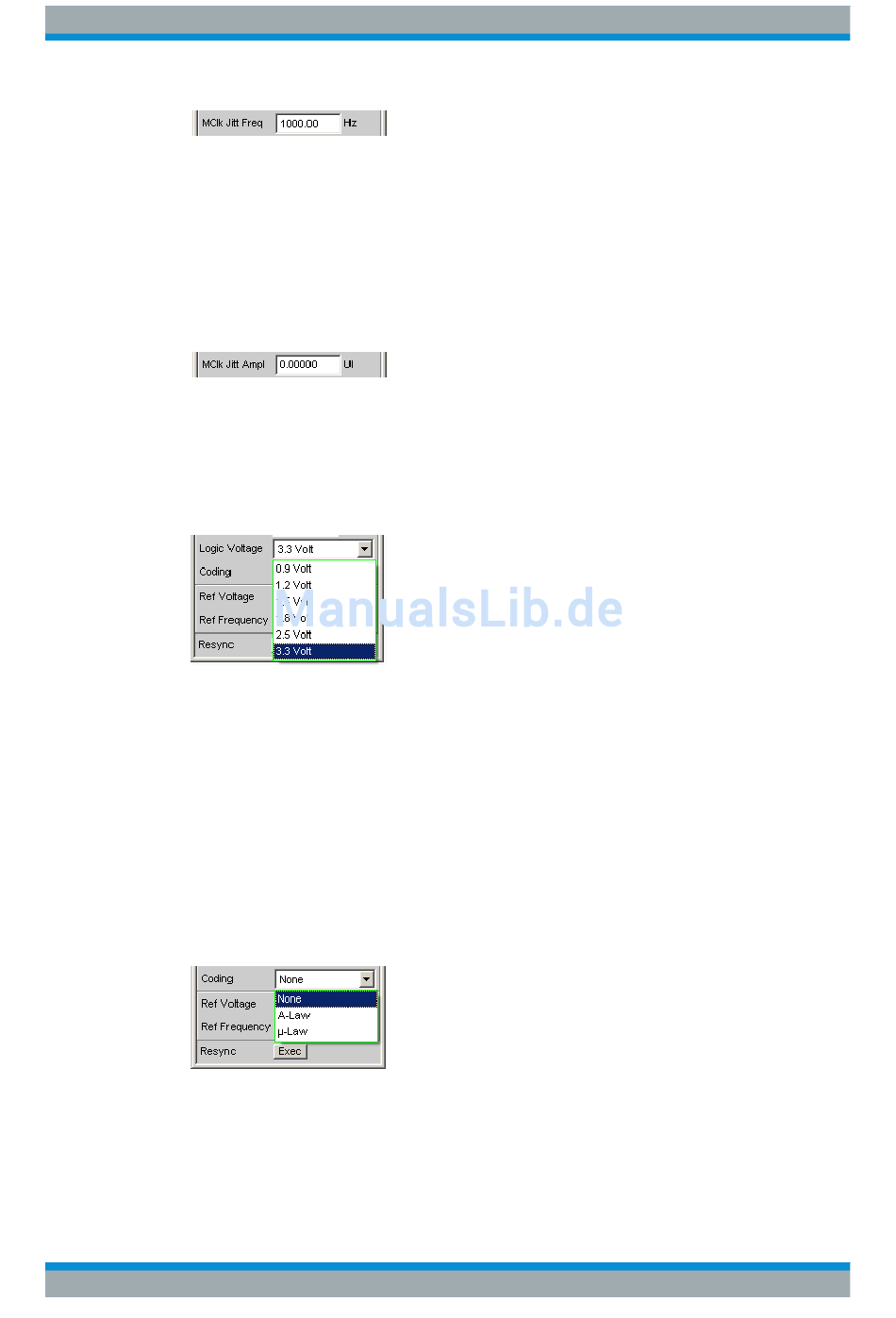

MClk Jitt Ampl
Das Generatorsignal TX_MCLK_OUT kann sinusförmig verjittert werden. Dieser Para-
meter bestimmt die Peak-Amplitude des Jitteroszillators.
Wertebereich: 0 ... 2,5 UI max (je nach eingesteller Frequenz).
Ein UI entspricht der Taktperiode des Masterclocks (MCLK).
Fernsteuerbefehl:
OUTPut:MCLock:JITAmplitude
Logic Voltage
Einstellung der I/O-Spannung des Generators. Umstellen des Spannungspegels ver-
anlasst ein Neuladen der Probe.
"0.9 Volt"
"1.2 Volt"
"1.8 Volt"
"2.5 Volt"
"3.3 Volt"
Fernsteuerbefehl:
OUTPut:LOGVoltage
Coding
Codierungsvorschrift der Generatordaten. Für Telefonieanwendungen stehen Quanti-
sierungskennlinien von A-Law und µ-Law zur Verfügung.
"None"
"A-Law"
Bedienhandbuch 1146.2084.31 ─ 13
auf Seite 892
auf Seite 892
I/O Spannung 0.9 Volt CMOS
I/O Spannung 1.2 Volt CMOS
I/O Spannung 1.8 Volt CMOS
I/O Spannung 2.5 Volt CMOS
I/O Spannung 3.3 Volt LVTTL
auf Seite 891
Generatordaten linear PCM codiert ausgegeben.
Generatordaten werden nach A-Law quantisiert.
USI Dual Channel Generator konfigurieren
Gerätefunktionen
292
