benötigt, sollten im Fernsteuerbetrieb Einstellungen nur bei stehender Messung
erfolgen.

5.19.2 Ein- und Ausschalten von Messarten

Mit dem R&S UPV können gleichzeitig bis zu 64 verschiedene Messwerte erfasst und
numerisch und/oder graphisch dargestellt werden.
Diese Messwerte sind
●
gewählte Messfunktion aller Kanäle,
●
Level-Monitor (RMS oder DC hinter dem Prefilter) aller Kanäle,
●
Input-Monitor (Peak-Messung vor dem Prefilter) aller Kanäle,
●
Frequenz auf Kanal 1, Frequenz, Phase oder Gruppenlaufzeit auf allen anderen
Kanälen.
Daneben können zahlreiche Datensätze aufgenommen und ebenfalls numerisch und/
oder graphisch dargestellt werden:
●
Post-FFT und/oder Bargraph von allen Kanälen bei Verzerrungsmessungen; und
Frequenzbandanalyse; FFT als Messfunktion,
●
Waveform (Darstellung des Messsignals im Zeitbereich) von allen Kanälen.
Obwohl die aufgeführten Messarten parallel durchgeführt werden und sich daher zeit-
lich nur wenig beeinflussen, kann die Darstellung nur sequentiell erfolgen.
Daher ist es sinnvoll, nicht benötigte Messarten abzuschalten, um so die Gesamtmess-
zeit zu verkürzen:
●
Durch Abschalten von unbenutzten Kanälen werden überflüssige Messzeiten ver-
mieden.
●

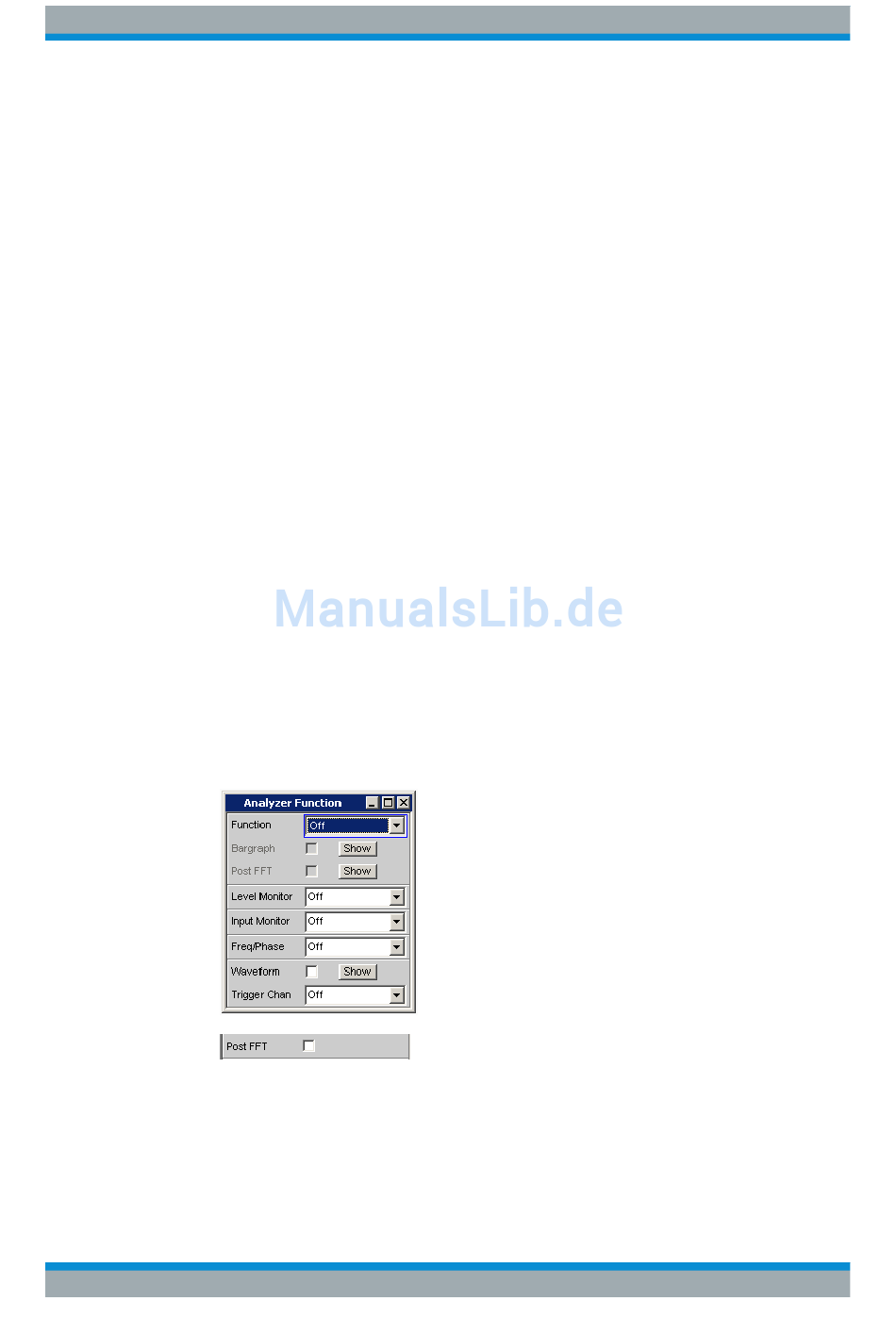

Durch individuelle Abschaltung der einzelnen Messarten (im Analyzer Function-
Panel) werden nicht benötigte Messergebnisse nicht erfasst und dargestellt.
Bei jeder (Einzel-) Messung werden alle eingeschalteten Messarten gemessen.
Erst wenn alle gewünschten Ergebnisse (evtl. mit Settling) vorliegen, wird die Mes-
sung als beendet angesehen. Jetzt erst kann der Sweep fortgeschaltet oder von
der Fernsteuerung ein getriggertes Messergebnis abgeholt werden. Somit
bestimmt die langsamste Messart die Messgeschwindigkeit des Gesamtgerätes.
