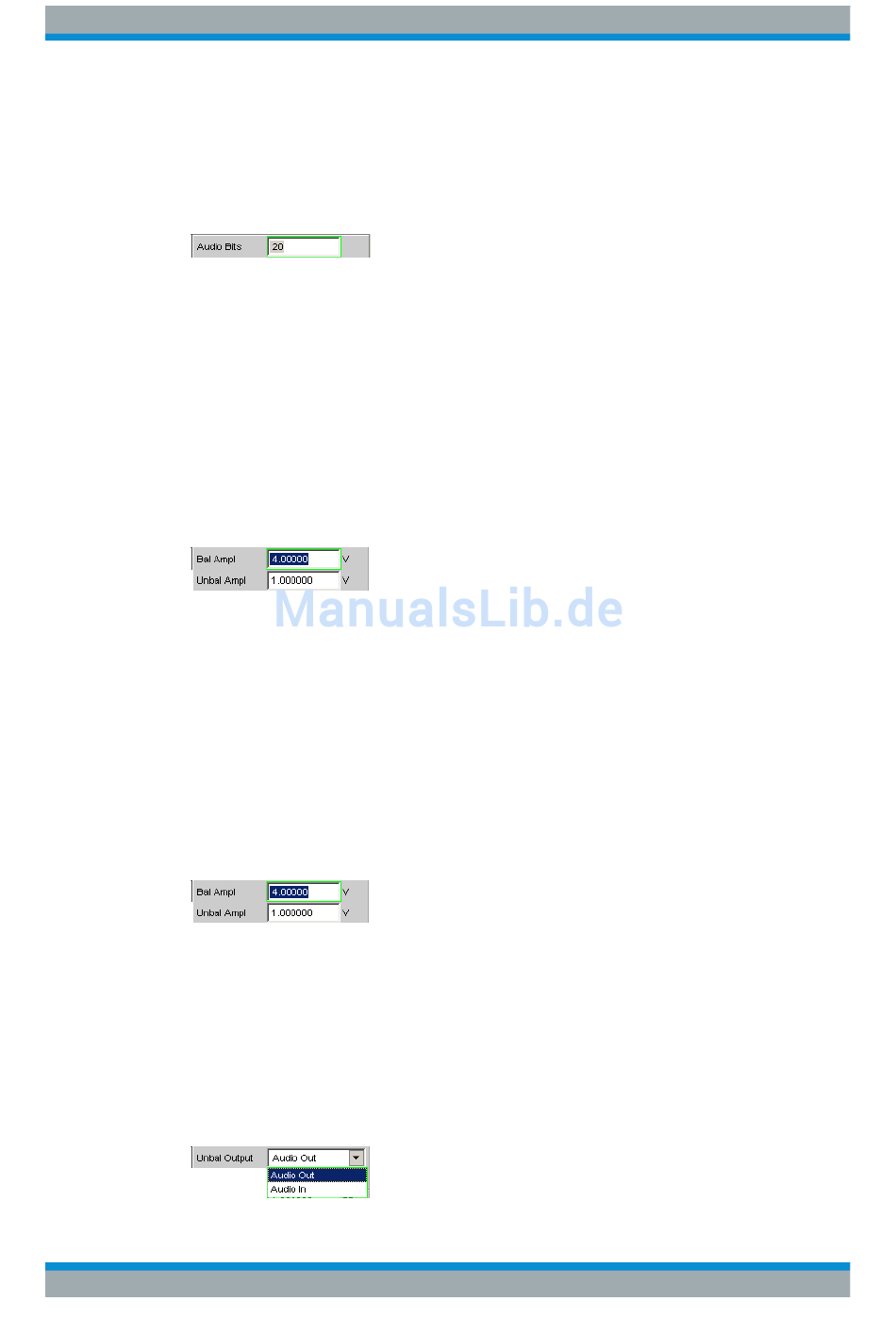

Audio Bits
Wird die Wortbreite verringert, werden die Werte der Audio-Samples auf die angege-
bene Wortbreite gerundet. Nicht benutzte Datenbits werden als Nullen im Digital
Audio-Signal codiert.
Wertebereich: 8 ... 24
Fernsteuerbefehl:
OUTPut:AUDiobits
Bal Ampl
Einstellung der Pulsamplitude des Digital Audio Signals am BAL-Ausgang. Die einge-
stellte Spannung entspricht dem Spitze-Spitze Wert der Pulsamplitude bei Abschluss
des Ausgangs mit der Nennimpedanz (110 Ohm).
Normspannung ist 4 V
Einstellbereich: 0 V ... 8,5 V
Diese Spannung ist gekoppelt an die Einstellung der UNBAL Amplitude und immer 4
Mal so groß wie diese.
Fernsteuerbefehl:
OUTPut:SIGNal:BALanced:LEVel
Unbal Ampl
Einstellung der Pulsamplitude des Digital Audio Signals am UNBAL (BNC)-Ausgang.
Die eingestellte Spannung entspricht dem Spitze-Spitze Wert der Pulsamplitude bei
Abschluss des Ausgangs mit der Nennimpedanz (75 Ohm).
Normspannung ist 1 V
Einstellbereich: 0 V ... 2,125 V
Diese Spannung ist gekoppelt an die Einstellung der BAL Amplitude und immer der 4te
Teil davon.
Fernsteuerbefehl:
OUTPut:SIGNal:LEVel
Unbal Output
Der Unbal Ausgang lässt sich so schalten, dass das Digital Audio Signal des gewähl-
ten BAL oder UNBAL Eingangs ausgegeben wird. Dazu erfolgt beim BAL Eingang eine
Umformung des symmetrischen in ein unsymmetrisches Signal. Damit lässt sich z. B.
an einem angeschlossenen Oszilloskop bequem das Signal am BAL Eingang betrach-
ten.
