R&S UPV
Filter:
Normen:
Anwendung:
5.46 Hoch- und Tiefpässe
Neben den frei definierbaren Filtern und den Bewertungsfiltern bietet der R&S UPV
eine Auswahl fest eingestellter Hoch- und Tiefpässe an.
Die Bewertungsfilter sowie die festen Hoch- und Tiefpässe werden nicht im Filterpanel
ausgewählt, sondern zusammen mit den frei konfigurierbaren Filtern in den Auswahl-
feldern von Analyzer und Generator.

Fernsteuerbefehl:

HighPass 22 Hz
HighPass
400 Hz
LowPass 22 kHz Tiefpass (Butterworth, 4. Ordung) mit 3 dB Eckfrequenz bei 22,4 kHz
LowPass 30 kHz Tiefpass (Butterworth, 3. Ordung) mit 3 dB Eckfrequenz bei 30 kHz
LowPass 80 kHz Tiefpass (Butterworth, 3. Ordung) mit 3 dB Eckfrequenz bei 80 kHz
AES 17
Bedienhandbuch 1146.2084.31 ─ 13

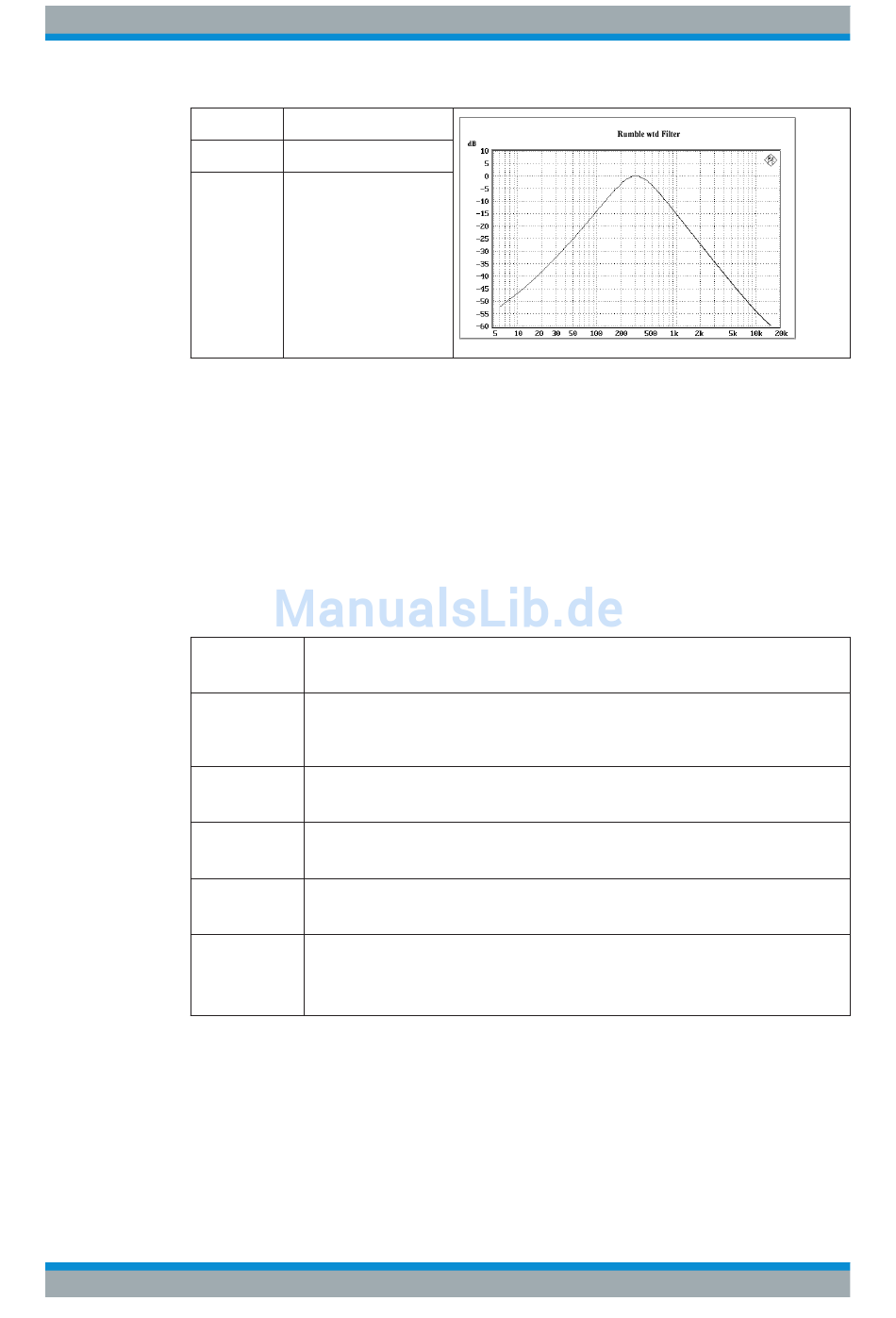

Rumble wtd
DIN 45539
Bewertete Störspan-
nungsmessung
INPut<n1>:FILTer
Hochpass (Butterworth, 3. Ordung) mit 3 dB Eckfrequenz bei 22,4 Hz
Hochpass (Butterworth, 3. Ordung) mit 3 dB Eckfrequenz bei 400 Hz
20 kHz-Tiefpass (elliptisch, 8. Ordnung) gemäß AES 17-Standard.
Durchlassbereich: Welligkeit max +/- 0,1 dB bis 20 kHz
Sperrbereich: Dämpfung > 60 dB ab 24 kHz
auf Seite 984
Gerätefunktionen
Hoch- und Tiefpässe
661
