2.2.8 Netzspannungsanschluss

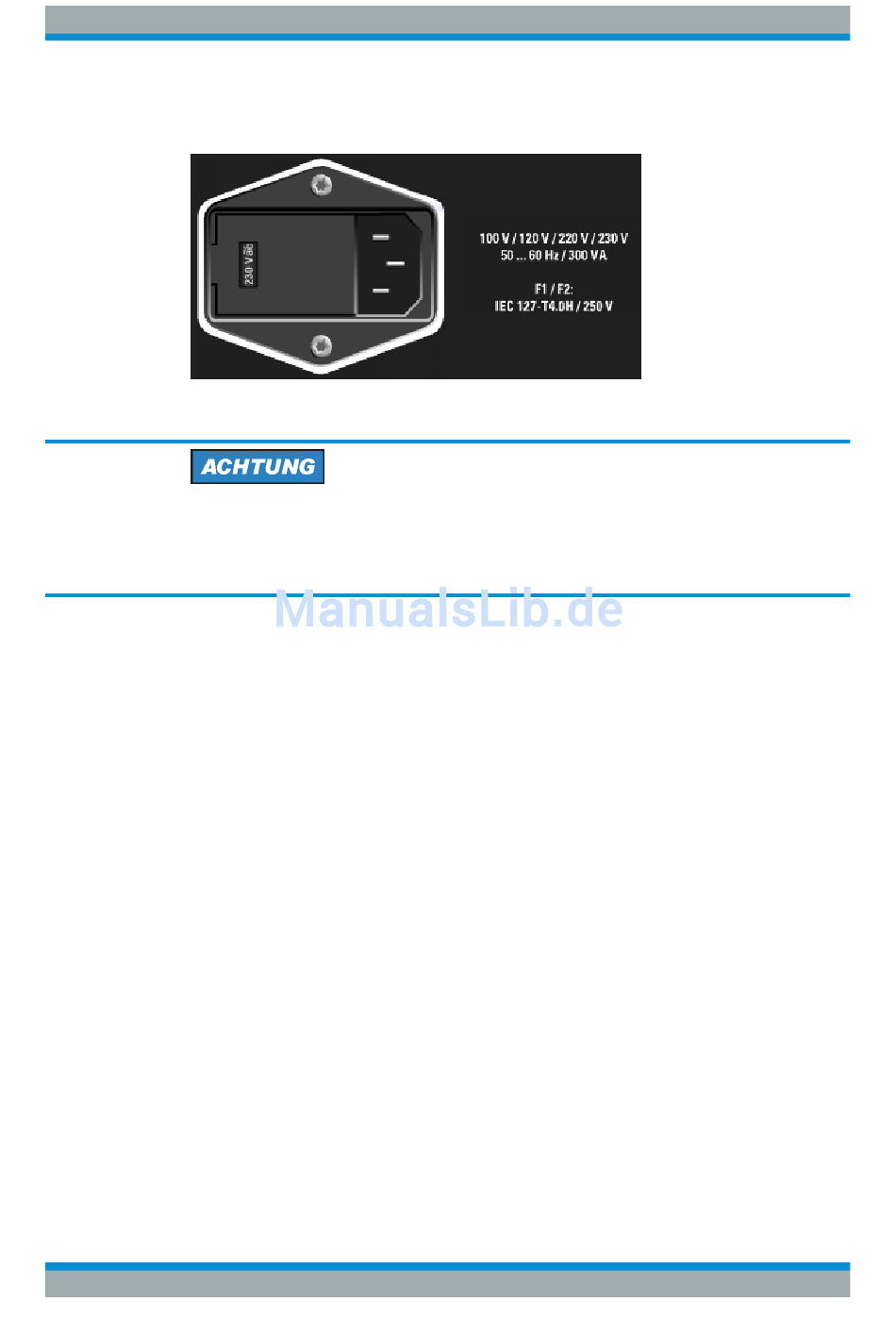

Netzspannungsanschluss mit Anzeige der eingestellten Netznennspannung
Achtung
Der R&S UPV muss auf die Nennspannung des jeweiligen Wechselstromnetzes ein-
gestellt werden! Vor dem ersten Einschalten ist zu prüfen, ob die richtige Netzspan-
nung eingestellt ist!
2.2.9 Schächte für Erweiterungseinschübe
An der Rückwand des R&S UPV sind zwei Schächte vorgesehen, in die Erweiterungs-
einschübe eingesteckt werden können (s. Kap. 4 und Datenblatt). Hier können zusätz-
lich oder alternativ zu der an der Frontseite optional vorhandenen UPV-B2 (Digitale
Audioschnittstellen AES/EBU, S/P DIF )
●
1 x UPV-B41 (I²S Schnittstellen)
●
1 x UPV-B42 (Universelle serielle Schnittstelle)
●
2 x UPV-B48 (Acht-Kanal Analog-Eingänge) .
eingebaut werden.
Werden beide Einschubschächte mit der UPV-B48 belegt, stehen 16 analoge Ein-
gangskanäle zur Verfügung.
Der von hinten gesehene linke Einschubschacht wird als Slot 1 bezeichnet, der rechte
als Slot 2. Auf diese Bezeichnung wird in der Installationsanleitung, die der Option bei-
liegt, Bezug genommen.

2.2.10 I2S-Schnittstelle

Als Beispiel ist hier die Option R&S UPV-B41 gezeigt, ein I²S-Interface, das zusätzlich
oder alternativ zu der UPV-B2 (Digitale Audioschnittstellen AES/EBU, S/P DIF ) einge-
baut werden kann.
