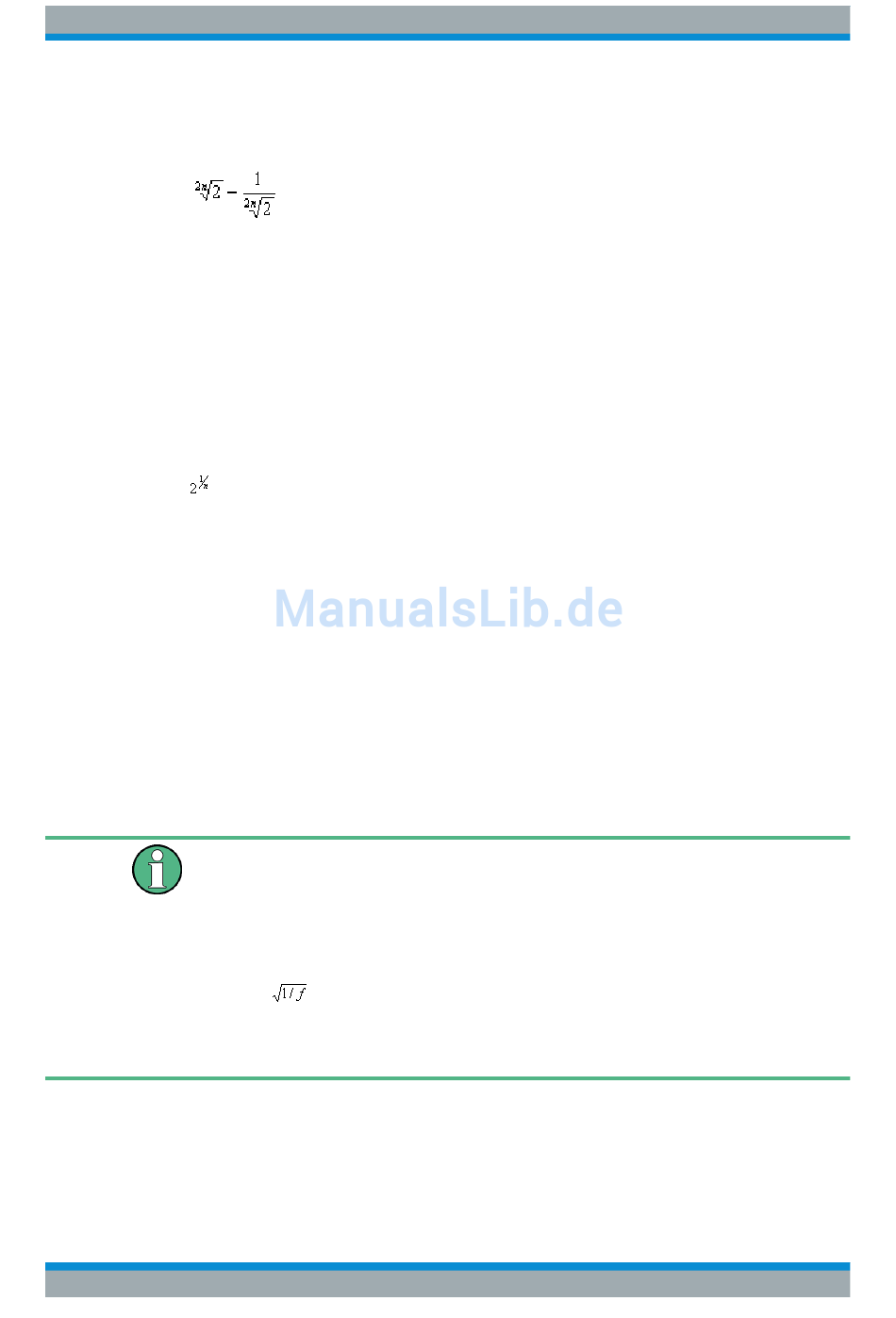

Jedes Teilband hat die relative Bandbreite von oberer Bandgrenze minus unterer
Bandgrenze:
Das ergibt (bezogen auf die Bandmitte) bei
●
Oktavanalyse 70.71 %,
●
3-tel-Oktavanalyse (Terzanalyse) 23.16 %,
●
6-tel-Oktavanalyse 11.56 %,
●
12-tel-Oktavanalyse 5.78 %,
●
24-tel-Oktavanalyse 2.89 %,
Die Referenzfrequenz beträgt 1 kHz; von dieser Frequenz ausgehend werden alle
anderen Bandmittenfrequenzen errechnet durch Multiplikation mit bzw. Division durch
.
Die Auswahl der zu messenden Frequenzbänder geschieht durch Angabe einer unte-
ren und oberen Grenzfrequenz. Für jedes gewählte Frequenzband wird ein separater
Effektivwert ermittelt durch Integration aller in dieses Band fallenden FFT-Bins sowie
der gedämpften Bins des Nachbarbandes. Der Gesamteffektivwert aller ausgewählten
Frequenzbänder wird als Funktionsmessergebnis zur Anzeige gebracht.
Der Messbereich der n-tel-Okatavanalyse beginnt bei einer Nenn-Bandmittenfrequenz
von 16 Hz und endet bei der halben Abtastrate bzw. der Bandbreite des analogen Ana-
lysators.
Bei der Messung und numerischen Darstellung (z.B. als X-Wert der Grafik-Cursor oder
in der Data List) werden grundsätzlich die rechnerisch exakten Frequenzbänder
zugrunde gelegt. Nur für die numerische Darstellung der Terzen und 12-tel-Oktaven
werden die Nenn-Bandmittenfrequenzen (gemäß DIN 323) angegeben. In der grafi-
schen Darstellung werden aus Platzgründen nur die Oktav-Frequenzen beschriftet.
Da n-tel-Oktavanalysen üblicherweise nur im Audio-Bereich durchgeführt werden,
sollte im Analog-Analysator die Bandbreite auf 22 kHz gestellt werden. Dadurch wer-
den unnötig große FFTs – und somit lange Rechenzeiten – vermieden.
Als Anregungssignal für die n-tel-Okatavanalyse empfiehlt sich das mit dem R&S UPV-
Generator erzeugbare frequenzdefinierte Rosa Rauschen (siehe
"Random",
labfall von
die nach oben größer werdende absolute Bandbreite entsteht. Wenn möglich sollte der
Abstand der Frequenzlinien auf die FFT-Size synchronisiert werden (Spacing Anlr
Track).
Function
Wahl der FFT-basierten N-tel-Oktav-Analyse.
Als Funktions-Messergebnis wird der Effektivwert des Signals im Bereich von Frq Lim
Low bis Frq Lim Upp angezeigt.
Bedienhandbuch 1146.2084.31 ─ 13
auf Seite 323). Gegenüber weißem Rauschen gleicht es mit seinem Pege-
die scheinbare Pegelanhebung der n-tel-Okatavanalyse aus, die durch
Gerätefunktionen
Frequenzbandanalyse
Relative Bandbreite (5 - 4)
Kapitel 5.6.9,
538
