R&S UPV

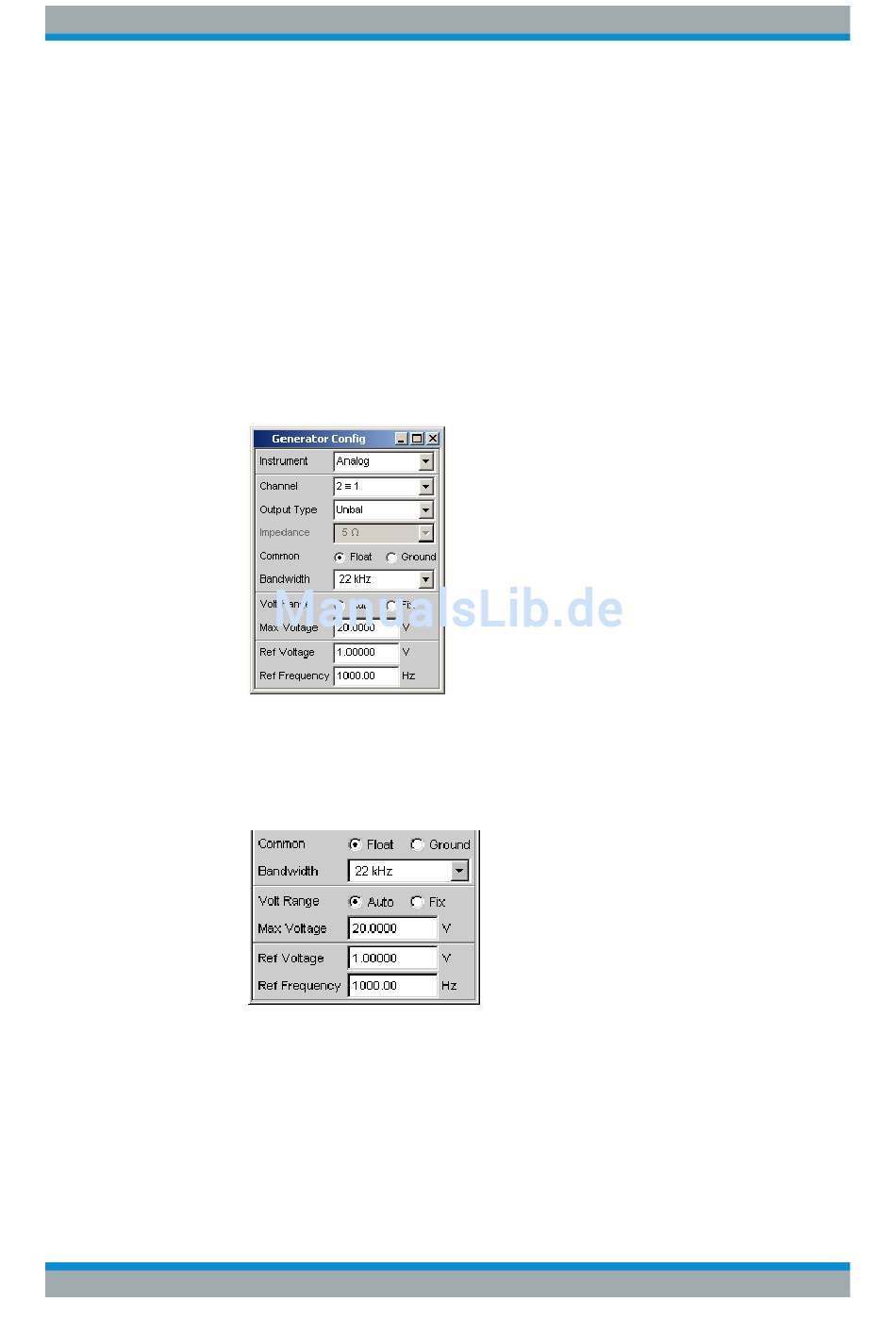

a) Im Panel "Generator Config" werden die Grundeinstellungen zur Konfiguration
b) Die floatende Ausgangsbeschaltung des Generators (siehe
Bedienhandbuch 1146.2084.31 ─ 13
des Generators vorgenommen.
Um das Panel bedienen zu können, muss es den Fokus erhalten. Vom Default-
Setup ist dies bereits der Fall, ansonsten drückt man die Tasten WINDOW </>
bis im gewünschten Panel die Titelleiste blau markiert wird.
Üblicherweise wird der Frequenzgang auf beiden Kanälen gemessen, die Zeile
"Channel" ist hierfür bereits eingestellt.
Je nach Prüfling kann in der Zeile "Output Type" auf symmetrische Beschal-
tung umgeschaltet werden, wobei dann in der folgenden Zeile verschiedene
Ausgangsimpedanzen gewählt werden können.
Im Bedarfsfall wird die entsprechende Einstellzeile mit dem Drehrad markiert,
was durch einen Auswahlrahmen angezeigt wird (siehe Bild unten). Ein Dreh-
radklick schaltet zwischen den beiden Radio Buttons um.
meidung von Brumm-Schleifen",
quenz von 22 kHz sind in aller Regel hier die richtigen Einstellungen.
Auch die folgenden Einstellungen passen bereits für die meisten Anwendungen
und müssen nur im Bedarfsfall angepasst werden.
Die Einstellungen im Panel "Generator Config" sind damit abgeschlossen.
Einführung in die Bedienung anhand von Beispielen
auf Seite 99) sowie eine maximale Signalfre-
Getting Started
Kapitel 3.2.3, "Ver-
