"Com Mode
Test"
Fernsteuerbefehl:
OUTPut:TYPE
Impedance
Diese Zeile ist nur bedienbar, wenn darüber als "Output Type Bal" gewählt wurde. Bei
Wahl von Unbal erscheint lediglich eine Zeile, die die in diesem Fall gültige und unver-
änderbare Impedanz von 5 Ω anzeigt.
"10 Ω"
"200 Ω"
"600 Ω"
Fernsteuerbefehl:
OUTPut:IMPedance
OUTPut:IMPedance:UNBalanced?
Common
Die Generatormasse kann wahlweise schwebend oder mit Verbindung zur Geräte-
masse eingestellt werden.
Der XLR-Pin 1 ist unabhängig von der gewählten Konfiguration immer unbeschaltet.
Bedienhandbuch 1146.2084.31 ─ 13
An den Pins 2 und 3 der XLR-Stecker liegt das selbe Ausgangssig-
nal. Bezug ist die Generatormasse. Die Ausgangsimpedanz besteht
aus zwei gleichen Widerständen in beiden Signalleitungen.
Diese Konfiguration des Generator-Ausgangs eignet sich zum Test
der Gleichtaktunterdrückung symmetrischer Messobjekte.
Für eine korrekte Ansteuerung des Messobjekts ist es nötig, die
Generatormasse (Common) auf "Ground" zu stellen, weil andernfalls
das eingespeiste Signal keinen Massebezug hat und vom Messobjekt
nicht detektiert wird.

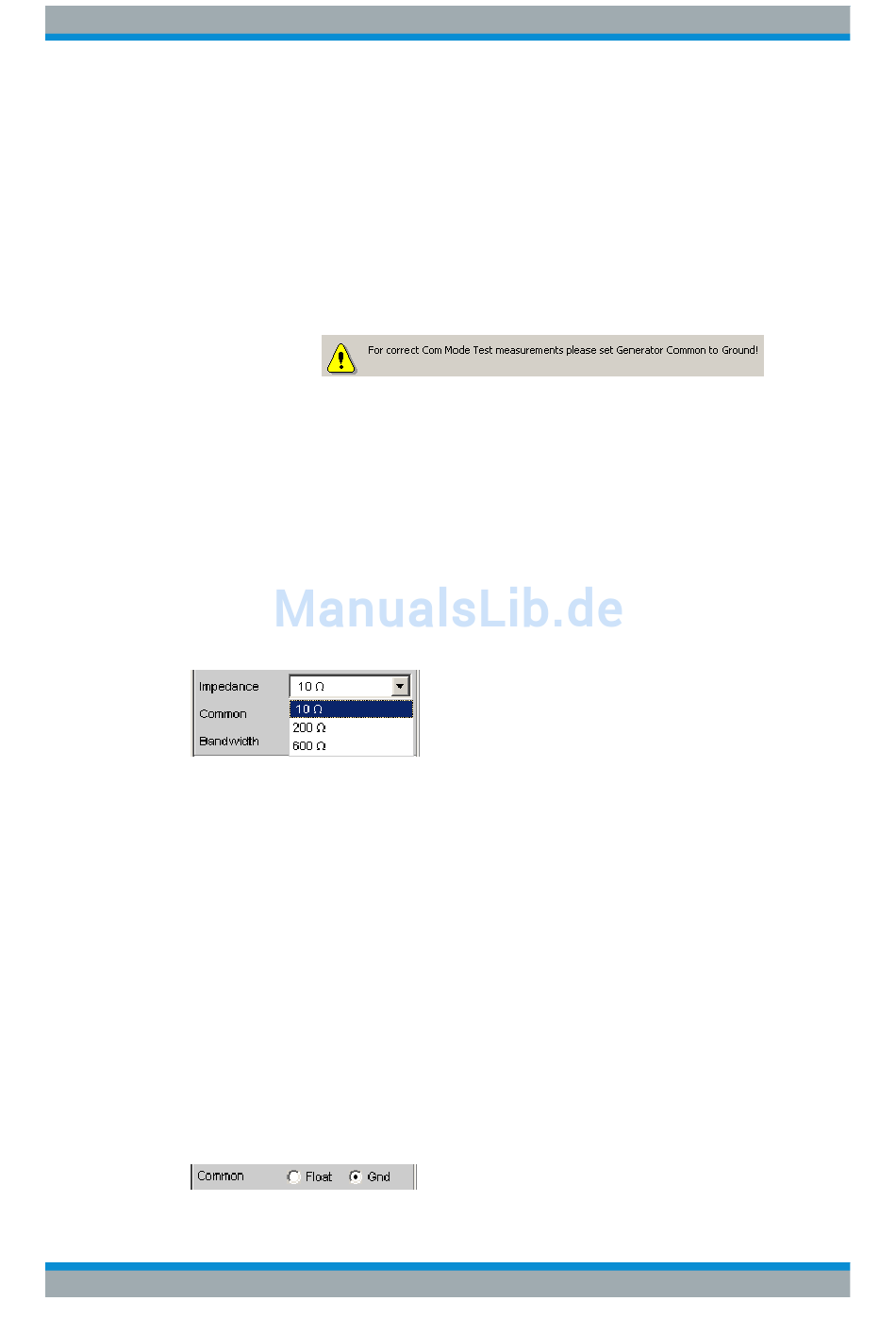

Steht "Common" auf "Float", erscheint folgende Warnung:
Diese Funktion steht erst ab der FW-Version 1.4.0.206 zur Verfü-
gung. Sollte diese Bedienzeile trotz dieser oder einer neueren FW-
Version nicht erscheinen, ist der R&S UPV mit einem älteren Analog
Audio Board (AAB) ausgestattet, welches diese Funktion noch nicht
unterstützt.
auf Seite 884
Die Ausgangsimpedanz beträgt 10 Ω.
Die Ausgangsimpedanz beträgt 200 Ω. Ist die Option R&S UPV-U1
eingebaut, so beträgt die Ausgangsimpedanz stattdessen 150 Ω.
Damit nach Einbau der Option R&S UPV-U1 in der Auswahlbox der
Schriftzug 150 Ω erscheint, muss der R&S UPV über das Diagnose-
panel davon unterrichtet werden. Welche Eingaben dafür nötig sind,
ist der der Option beigefügten Einbau-Anweisung zu entnehmen.
Die Ausgangsimpedanz beträgt 600 Ω.
auf Seite 883
Analog Generator konfigurieren
auf Seite 885
