R&S UPV Bedienungsanleitung Seite 145

®
R&S UPV

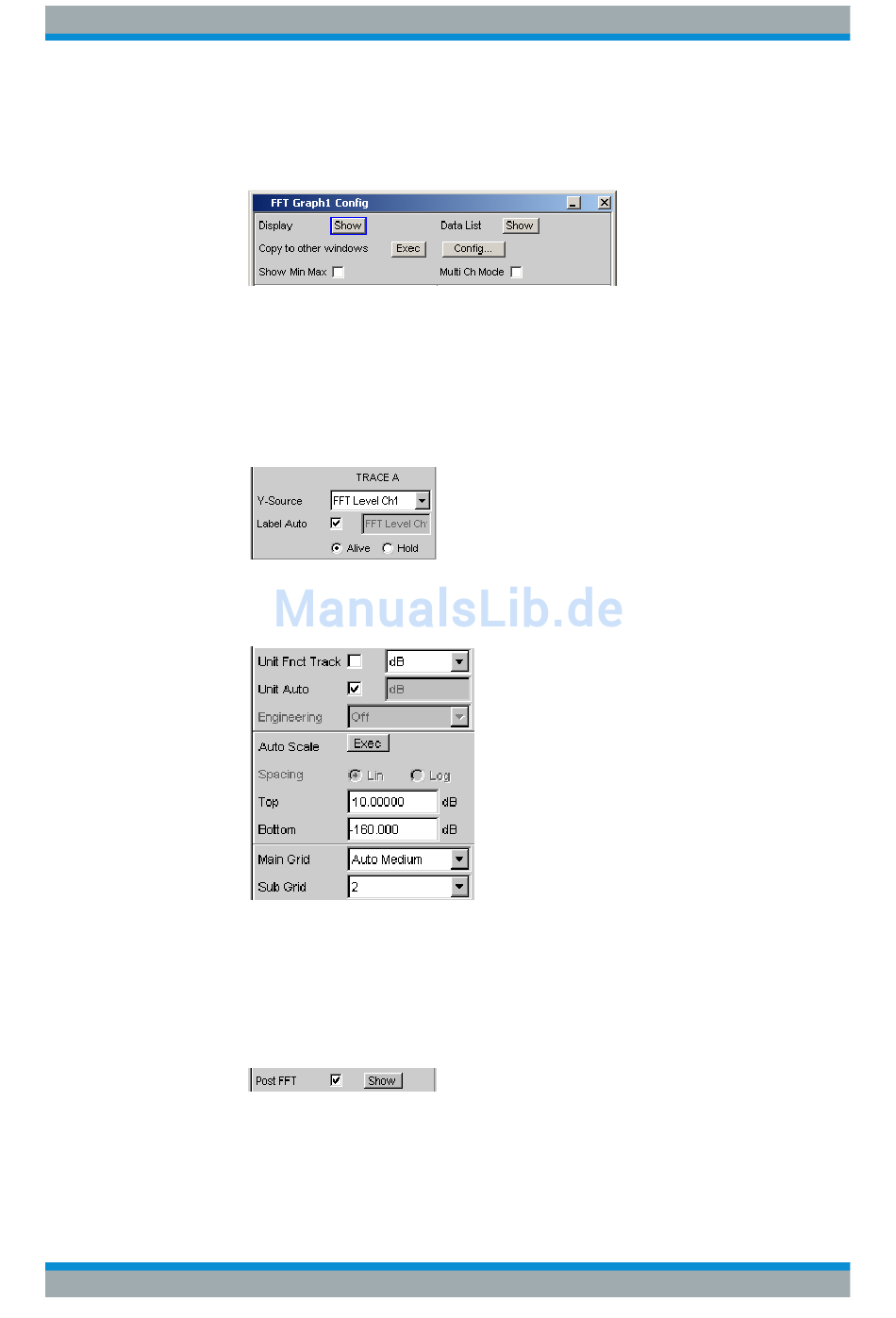

d) Mit dem Button "Show" in der Zeile "Display" kann das zugehörige Grafikfens-
e) In jedem FFT-Fenster können ein oder zwei Messkurven (Trace A bzw. Trace
f)
g) Auch im Panel "Analyzer Function" gibt es die Möglichkeit den Button "Show"
Bedienhandbuch 1146.2084.31 ─ 13
ter geöffnet werden. Es erscheint im gleichen Screen, damit kann die Auswir-
kung der folgenden Einstellungen direkt beobachtet werden.
B) über der Frequenz-Achse aufgetragen werden.
Hier sollen die Pegelmessergebnisse der FFT-Analyse grafisch dargestellt wer-
den. Die Zeile "Source" wird also für Trace A auf "FFT Level Ch1" eingestellt,
wie dies bereits durch das Default-Setup vorgegeben ist.
Die Einstellung "Alive" stellt die Ergebnisse ständig dar, mit "Hold" können Kur-
ven eingefroren werden.
Die Einstellungen für die Einheit, für die Skalierung der Y-Achse und für das
Gitternetz sind im Default-Setup bereits so eingestellt, dass ein Ergebnis sicht-
bar sein sollte. Im Bedarfsfall müssen diese Einstellungen angepasst werden.
Die Einstellungen für die X-Achse sind ebenfalls bereits weitgehend für dieses
Beispiel passend, sie wurden im vorherigen Beispiel erläutert.
zum Öffnen des Grafikfensters für die Post FFT zu verwenden. Es erscheint
dann aber im gleichen Screen, ohne dass das zugehörige Konfigurationspanel
geöffnet wird.
Einführung in die Bedienung anhand von Beispielen
Getting Started
135
