R&S UPV
Mögliche Geräteschäden durch falsche Eingangsspannungen
Das Gerät entspricht der Messkategorie I; die Eingangsspannung an den Buchsen der
analogen Analysatoren darf 110 V (effektiv, Sinus) bzw. 160 V (Spitzenwert) nicht
überschreiten.
Das Gerät darf nicht in den Messkategorien II, III und IV verwendet werden.
Erläuterung: Messstromkreise entsprechend Punkt 6.7.4 EN61010-1: Die Messkatego-
rie I ist für Messungen an Stromkreisen, die nicht mit dem Starkstromnetz verbunden
sind, vorgesehen.

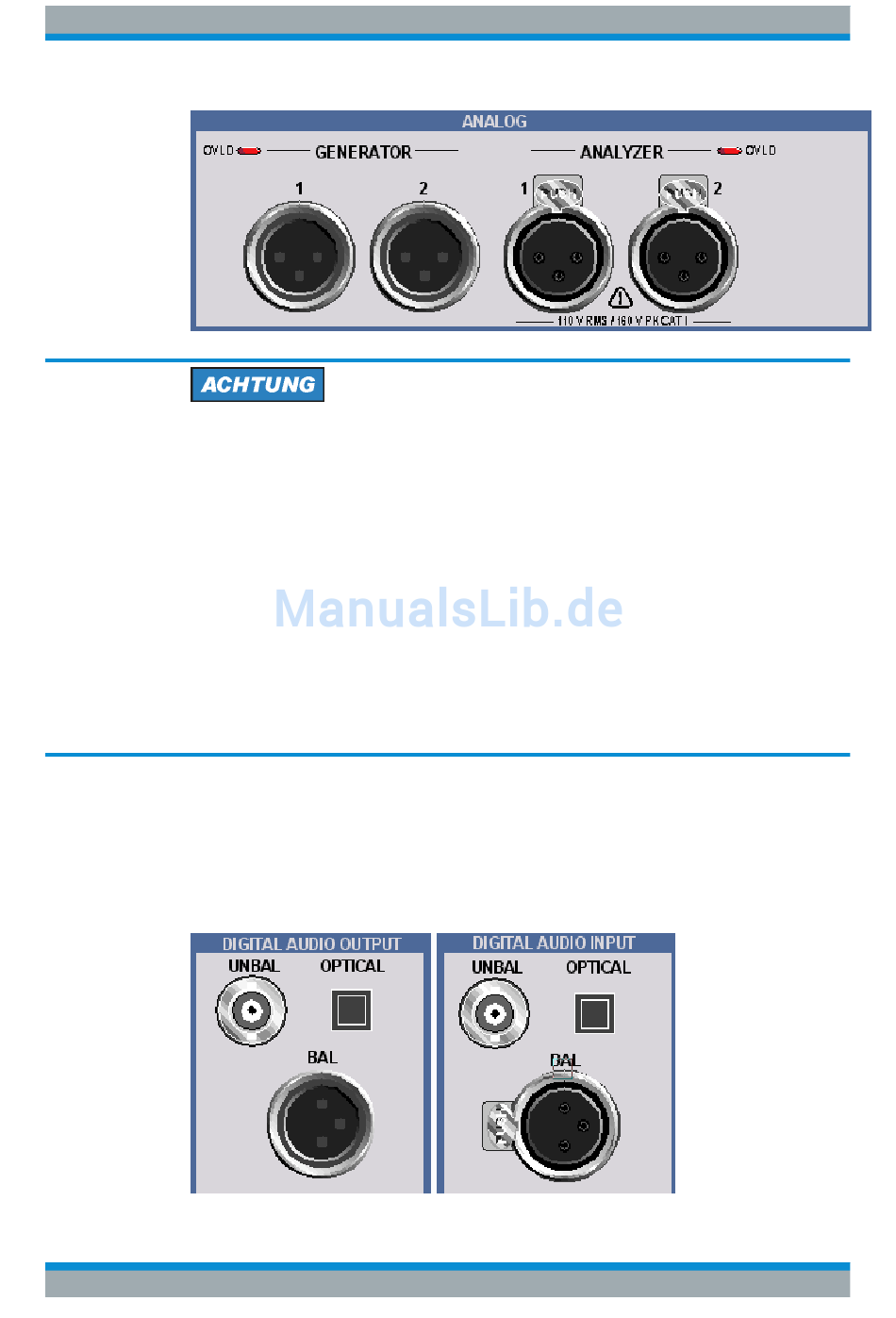

Bedeutung der LEDs: Generator OVLD: Der Generator ist überlastet. Analyzer OVLD:
Die niederohmigen Eingangswiderstände (300 Ohm oder 600 Ohm) sind überlastet
und wurden abgeschaltet.
Bei unzulässig hoher Fremdeinspeinung in den Generator kann die Endstufe beschä-
digt werden. Bei unzulässig hoher Eingangsspannung aus einer niederohmiger Quelle
in den Analysator kann die Eingangsstufe beschädigt werden.

2.1.12 Digitale Audio-Schnittstellen

Ein- und Ausgänge für den Anschluss von digitalen Consumergeräten und professio-
nellem Studioequipment.
Erfordert die Option R&S UPV-B2 (Digitale Audioschnittstellen)
Bedienhandbuch 1146.2084.31 ─ 13
Inbetriebnahme
Erklärung der Frontansicht
32
