R&S UPV Bedienungsanleitung Seite 562

®
R&S UPV

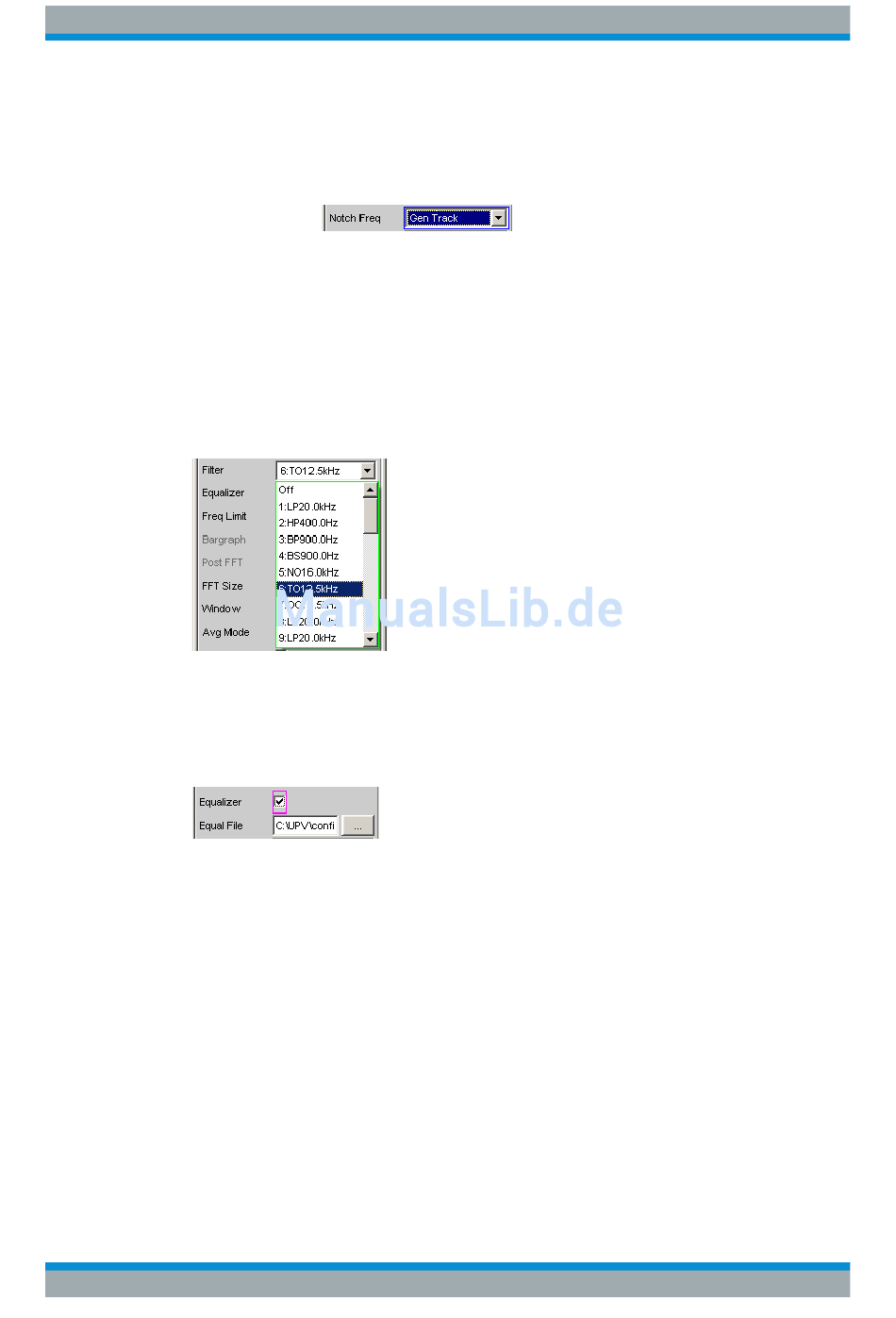

"Gen Track"
Fernsteuerbefehl:
SENSe<n1>:NOTCh:FREQuency:MODE
SENSe<n1>:NOTCh:FREQuency
Filter
Es können 3 unabhängige Filter in den Messzweig eingeschleift werden. Neben den im
Filterpanel frei definierbaren Filtern kann auch aus einem Satz von mitgelieferten
Bewertungsfiltern gewählt werden.
Die Auswahl OFF deaktiviert das jeweilige Filter.
Fernsteuerbefehl:
SENSe<n1>:FILTer<n2>
Equalizer
Aktivierung / Deaktivierung einer Entzerrer-Tabelle für die FFT-Bins.
Damit kann beispielsweise der Frequenzgang einer Übertragungsstrecke entzerrt, und
somit der Messpunkt auf einen anderen Referenzpunkt transformiert werden.
Bei eingeschalteter Entzerrung werden die errechneten FFT-Bins mit einem frequen-
zabhängigen Faktor multipliziert, bevor sie zur Berechnung des Gesamt-RMS-Wertes
verwendet und zur Anzeige gebracht werden.
Der Faktor wird durch Interpolation zwischen den beiden benachbarten Frequenz-
Stützstellen der Entzerrer-Tabelle ermittelt.
Die Entzerrung des FFT-Spektrums ist eine interessante Alternative zur Filterung des
Eingangssignals, da die Entzerrerdatei einfach aus dem zu entzerrenden Frequenz-
gang erzeugt werden kann und nicht als Koeffizienten- oder Pol-/Nullstellen-Datei vor-
liegen muss.
Anwendung:
Bedienhandbuch 1146.2084.31 ─ 13
Die Notchfilter-Mittenfrequenz wird (wenn möglich) aus dem Genera-
tor-Panel übernommen. Bei ungeeigneten Generator-Signalen (z.B.
Rauschen) erfolgt eine Fehlermeldung und die zuletzt gültige Mitten-
frequenz bleibt unverändert bestehen.
auf Seite 969
auf Seite 984
auf Seite 969
Gerätefunktionen
FFT-Analyse
552
