R&S UPV

5.14 Digital Analyzer konfigurieren

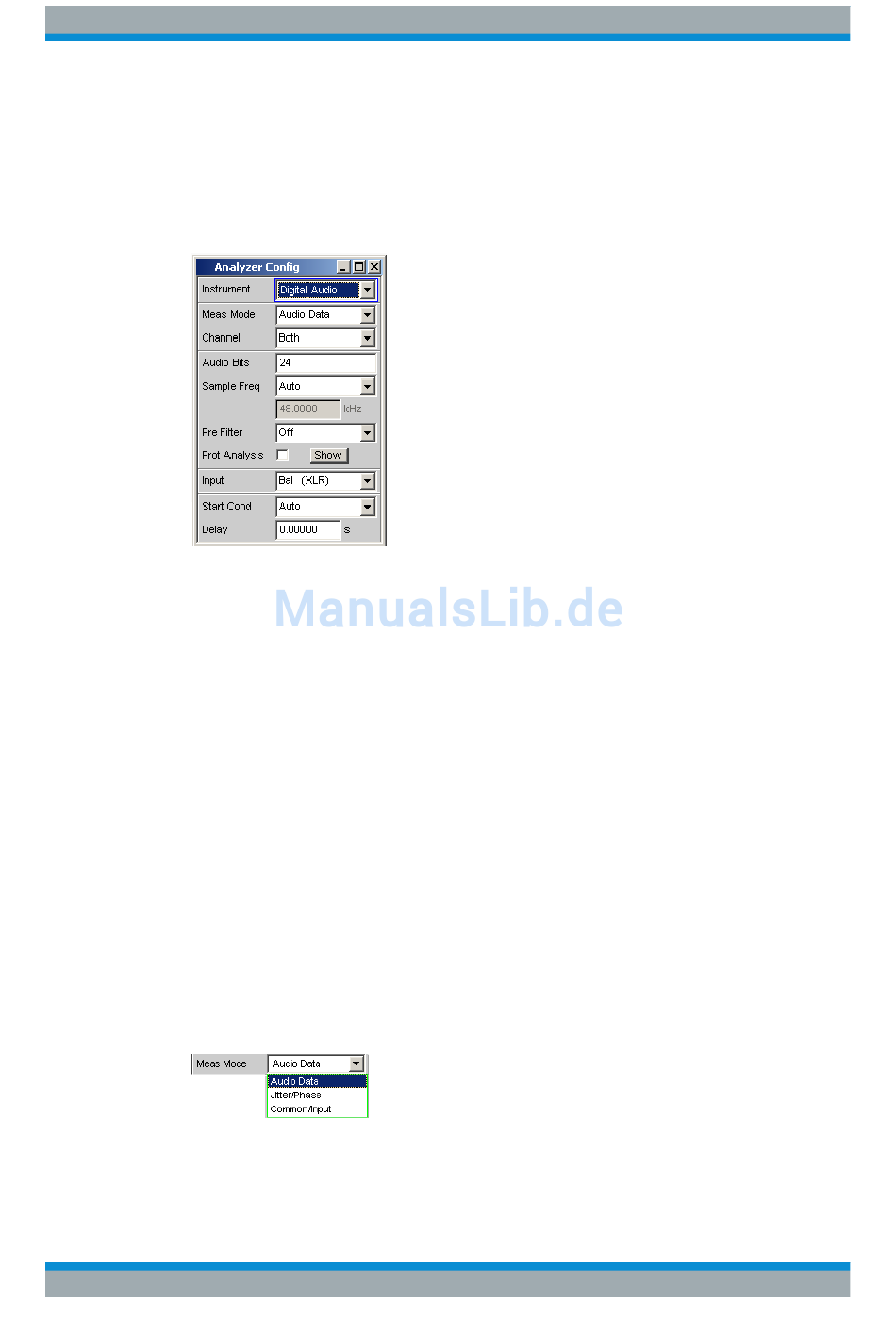

5.14.1 Digital Analyzer Configuration Panel

Das Config-Panel ermöglicht die Einstellungen für den analogen und den digitalen
Analyzer. Im Nachfolgenden werden die Konfigurationsmöglichkeiten für den digitalen
Audio Analyzer beschrieben. Der digitale Audio Analyzer ist nur mit der Option
R&S UPV-B2 (Digitale Audioschnittstellen) oder R&S UPV-B20 (Digitale Audioschnitt-
stellen, 48 kHz) verfügbar.
Bei digitalen Audio-Schnittstellen gibt es prinzipiell zwei Signaltypen, nämlich das phy-
sikalische Schnittstellensignal und das codierte Audiosignal selbst.
Der R&S UPV misst das physikalischen Schnittstellensignal und das codierte Audiosig-
nal. Der Dateninhalt des gewählten Digital Audio Eingangs wird aus dem Digital Audio
Signal extrahiert und ausgewertet.
Meas Mode
Der Meas Mode gibt an, was an den digitalen Schnittstellen gemessen werden soll.
Bei digitalen Audio-Schnittstellen gibt es prinzipiell zwei Signaltypen, die gemessen
werden müssen, nämlich das Schnittstellensignal und das codierte Audiosignal selbst.
Der R&S UPV kann neben dem codierten Audiosignal (Audio Data) auch verschiedene
Störsignale (Impairments) an der Schnittstelle messen:
Die Verschiebung der Signalflanken (Jitter) oder die Überlagerung einer Gleichtakt-
spannung auf den symmetrischen Digital-Leitungen (Common Mode). Für die Mes-
sung dieser Signale wird der interne Analog-Analyzer verwendet.
Bedienhandbuch 1146.2084.31 ─ 13
