R&S UPV

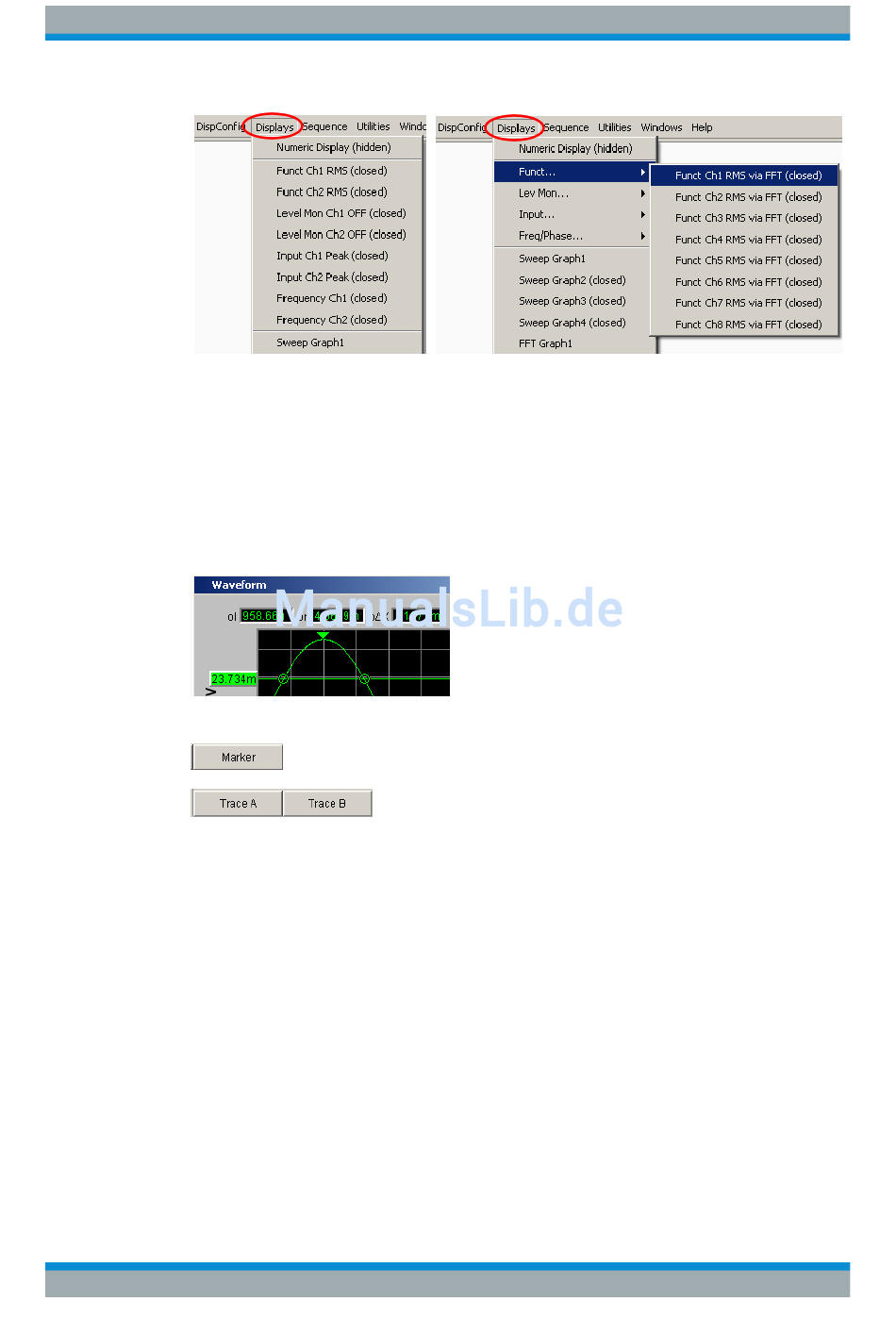

Bild 5-39: Display-Menü für zwei- und mehrkanalige Instrumente
21: Marker
Markierung, von deren Wert auf der X-Achse aus der linke und rechte Schnittpunkte
eines Horizontalcursors mit der Kurve dargestellt wird.
Zusätzlich für die Grafiksysteme FFT Graph1 | 2:
Markierung, von deren Wert auf der X-Achse aus die Harmonischen berechnet wer-
den.
Der Marker wird mittels Softkeybedienung gesetzt:
Verfügbar in den Grafik-Subsystemen
Sweep, FFT, Waveform, PESQ/POLQA, Impulse Responsse
23: Cursor-Schnittpunkte
Die Schnittpunkte O oder X der Cursorlinie mit der Kurve / den Linien kennzeichnen
den Cursor, so dass ein Bezug zu den Bezeichnungen in der Softkeyleiste wie z.B. O
Vert A oder X Hor A zu erkennen ist.
24: Copy / Config / Preview
Ein rechter Mausklick an beliebiger Stelle in der grafischen Darstellung öffnet ein Kon-
text-Menü, ein linker Mausklick auf einen der Einträge führt die entsprechende Funk-
tion aus.
Copy:
